Paso 1: Filtros de paso alto
Estos circuitos permiten "pasar", eliminando así las señales de baja frecuencia de alta frecuencia.

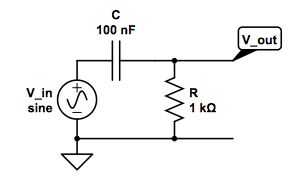

Establecer el circuito como se muestra arriba. La señal de entrada pasa por el condensador primero, luego la resistencia. Su señal de salida se debe leer entre el condensador y la resistencia.
En mi circuito, me enganchado Vout hasta un osciloscopio. Leyendo el osciloscopio, se puede ver como aumenta la frecuencia, la señal de salida es más grande hasta la salida y entrada de las frecuencias son las mismas. Tenga en cuenta que aunque las amplitudes de frecuencia pueden llegar a ser igual, todavía puede haber un desplazamiento de fase entre la entrada y la salida.

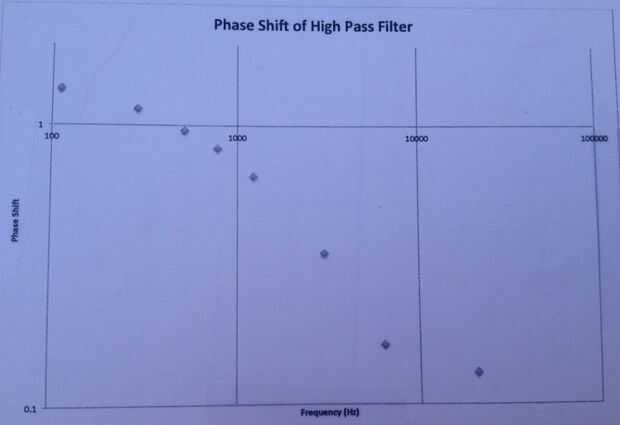

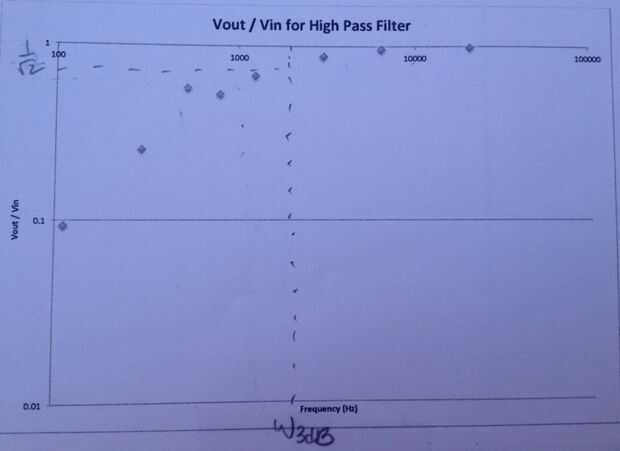

Tomar medidas de datos del circuito de Vin y Vout, puede representar la ganancia versus frecuencia (llamado un diagrama de Bode). I trazar los datos en un diagrama log-log y había marcado donde es el punto de 3dB. El punto 3 dB si el que la amplitud ha disminuido por √2, o a "dB 6 por octava", o más simplemente el punto de "corte". El punto 3 dB debe ser igual a 1/RC. También mide el desplazamiento de fase de la misma gama de frecuencias y así les traza.
