Paso 2: Filtros de paso bajo
Estos circuitos hacen justo lo contrario. Quitar señales de alta frecuencia y permitir que las señales de baja frecuencia pasar.

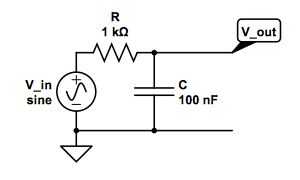

Establecer el circuito como se muestra arriba. Fácilmente puede hacerlo cambiando sólo el resistor y el condensador. Esta sección es muy similar a la sección de filtros de paso alto, pero los resultados serán diferentes. Repetir todo, desde la sección anterior. Este tiempo a la lectura del osciloscopio, puede ver que a bajas frecuencias nuestra salida es prácticamente la misma que nuestra señal de entrada. La señal luego es filtrada a medida que aumenta la señal de entrada.

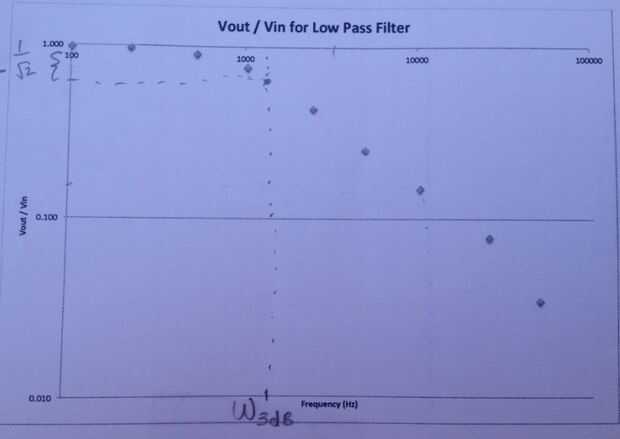

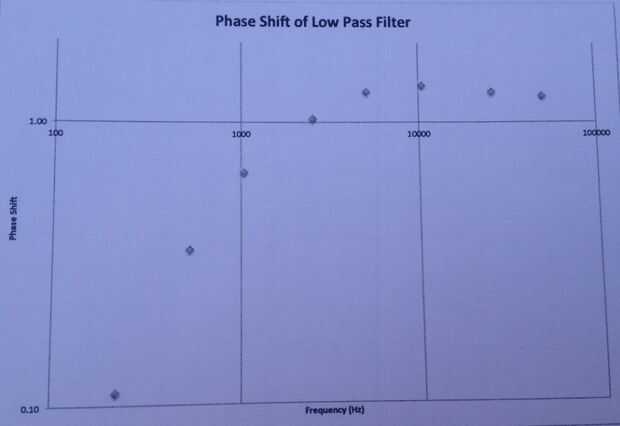

Una vez más, tomar las mediciones de los datos del Vin y Vout, puede trazar el diagrama de Bode. A continuación, se muestra mi parcela con el punto 3 dB.
