Paso 2: Resolver el problema para GRBL/Shapeoko
Para Grbl/Shapeoko sistemas, puede utilizar un protoshield como el uno aquí o uno de muchos otros en línea.
Esto se resbale bien entre el arduino y el controlador ya que es un gshield o mi favorito CNCshield.

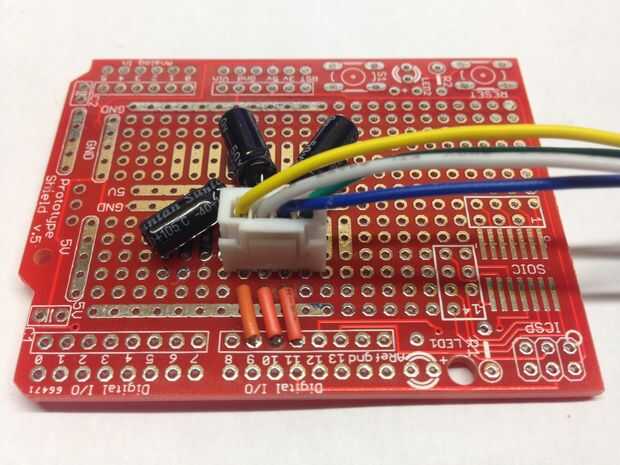

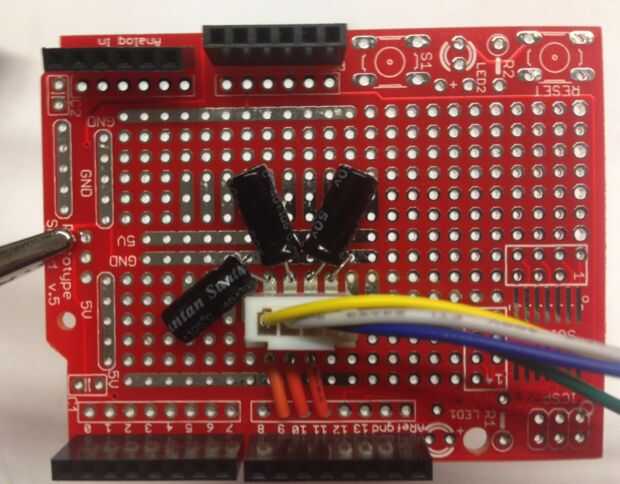

Ver fotos 1-3 para el diseño del componente.
- Cuidado estos condensadores electrolíticos .47uf son polarizados, positivo a la patilla de cable y arduino de límite y negativo a tierra

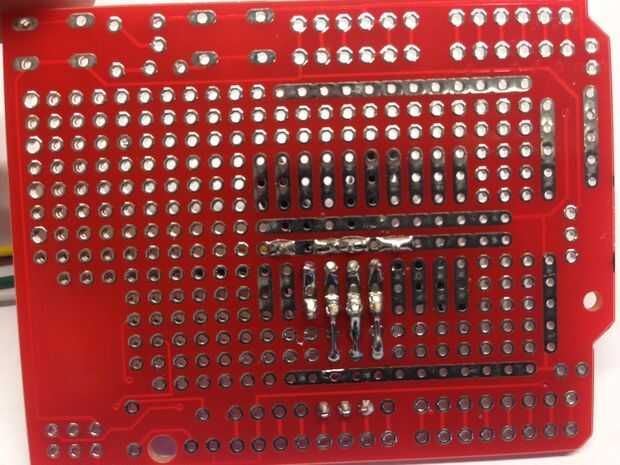

Fotos 4-6 ver la soldadura en la parte posterior,
- Observe que los pines de los cables naranja 3 están doblados sobre satisfacer las clavijas de los dos agujeros de la conector sobre.

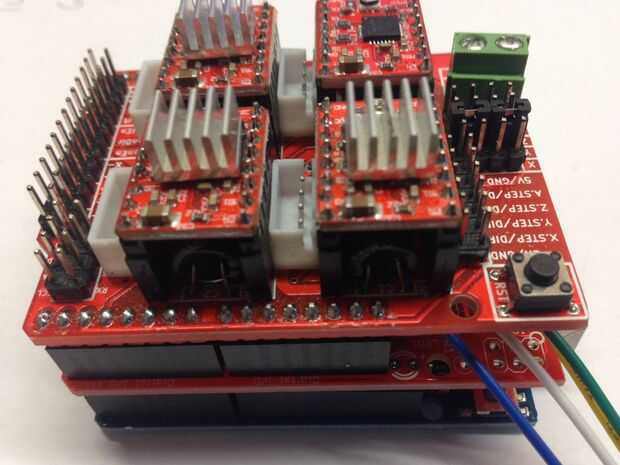

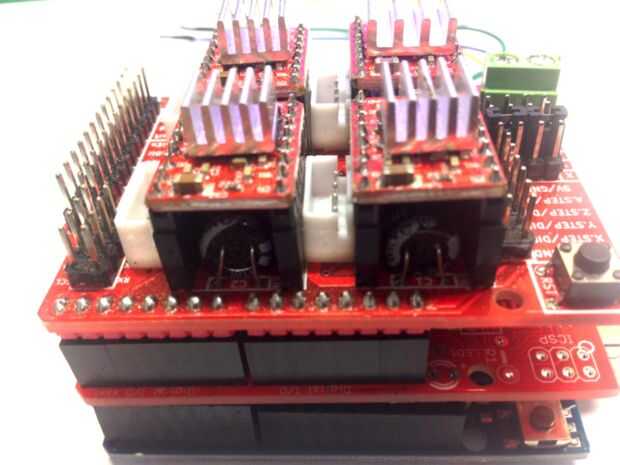

Fotos 7-9 muestran la Junta filtro terminado entre el controlador y arduino uno.
- Si desea que el resultado final en vez de hacer su propio, tienen un número limitado disponible ya: aquí.
Entonces te queda 4 cables.
1 es la tierra, su verde en mis fotos. Los otros 3 son XY y Z límites.
Éstos están conectados a un lado del interruptor de límite normalmente abierto. La otra terminal del interruptor de límite esté conectada a tierra. Así que cuando se presiona el interruptor de límite, corta el circuito a tierra y el controlador sabrá su en el... límite.
Tenga en cuenta que puede grbl v.09??? han trasladado uno de los pines del interruptor de límite!!!! https://github.com/GRBL/GRBL/wiki/Connecting-GRBL
También tenga en cuenta: he levantado en mi resistencia a la adición de resistencias: http://www.shapeoko.com/forum/viewtopic.php?f=4&t=...
