Paso 7: Frente - cableado y construcción:

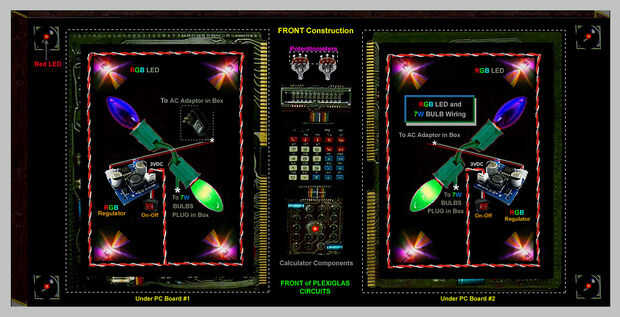

Imagen #7 nos da un vistazo debajo de los tableros de PC del RGB LED del circuito y de Colores bombillas de 7W .
Para el circuito de LED RGB - hay un adaptador 9VDC "dentro de la caja" suministro de 9VDC salida a la entrada de los dos reguladores de 3VDC debajo de cada uno de los tableros de PC.
Estos reguladores son super pegados al Panel de plexiglás bajo los dos tableros.
Preparar los pares de cable trenzado para RGB LED en la parte delantera haciendo 4 pares largos y 4 cortos.
Soldar un LED RGB que destella al final de cada uno.
Únete a los pares de largos y cortos junto con un par extra corto conectado a la salida del regulador de 3VDC.
Enrolle la cuerda de alambre alrededor de la placa PC y del pegamento estupendo de los LEDs RGB de plexiglás por debajo de las esquinas del tablero.
Repita para la otra tabla de la PC.
En efecto - dos circuitos de salida de 3VDC tienen 4 LEDs RGB (con circuito integrado) conectadas en paralelo alrededor del perímetro de cada placa de PC – con cada LED RGB recibir exactamente 3VDC.
Un interruptor ON-OFF es super pegado al lado de cada regulador de 3VDC para encender los LEDs RGB y apagar cuando se desee.
Hay un azul de 7W y 7W bombilla verde conectados en paralelo en cada tablero de PC en la parte superior del Panel de Plexiglas.
El cable de CA de las bombillas de 7W pasa por el centro de agujeros de plexiglás por debajo de los tableros y se conecta a un enchufe en la caja que a su vez está conectado a la barra de energía de CA.
Un interruptor de potencia corriente alterna montada a un lado de la caja de las luces de 7W enciende y apaga cuando se desee.
SUPER PEGADO:
En las 4 esquinas del Panel de plexiglás, los 4 LEDs rojo, así como las 2 pantallas de LED rojo y el LED rojo "Intermitente" son super pegados en sus respectivos orificios.
Las piezas canibalizadas de la calculadora son entonces trazadas y súper pegadas al Panel de Plexiglas.
Se realiza un orificio en el centro de la sección de botón de burbuja para el LED rojo parpadea.
Ambos potenciómetros se sujetan con tuercas en la parte frontal del Panel de plexiglás y mandos conectados.
Cuadrado de plástico piezas super luego se pegan sobre cada uno de los LED rojos de esquina.
Completa la construcción de la parte delantera.
