Paso 4: Construir el sistema de distribución y los efectos de la llama

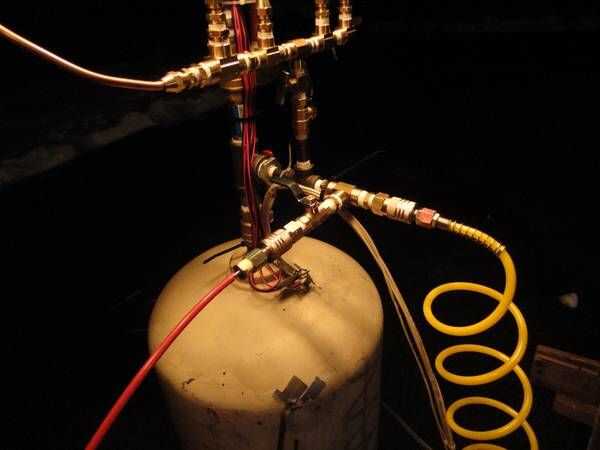

El propano entra en el tanque acumulador principal a través de un segundo accesorio de desconexión rápida. En las siguientes imágenes, hay una camiseta donde el gas se puede encaminar hacia la izquierda para encender el tubo de Ruben, un dispositivo separado de la llama de otro experimento. Puede ignorar estos accesorios al replicar esta estructura. La línea también se divide en el colector de luz piloto que tiene una válvula de bola por lo que se puede apagar totalmente y la válvula de aguja para el ajuste fino del tamaño del piloto. El piloto es regulable en cualquier tamaño de vela a una llama de 5 pies.

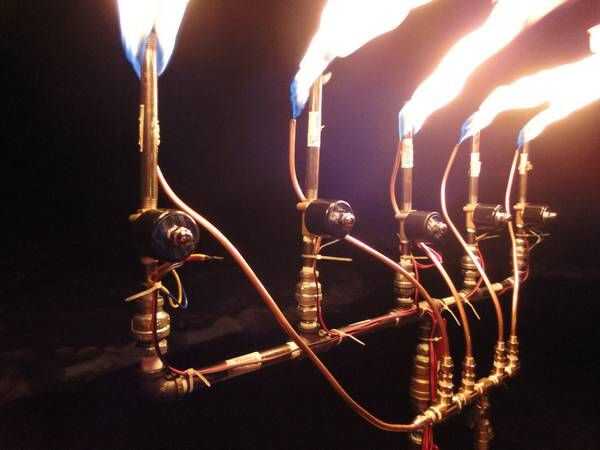

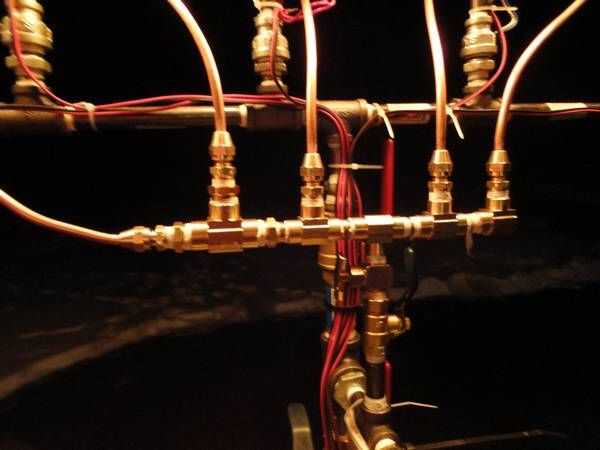

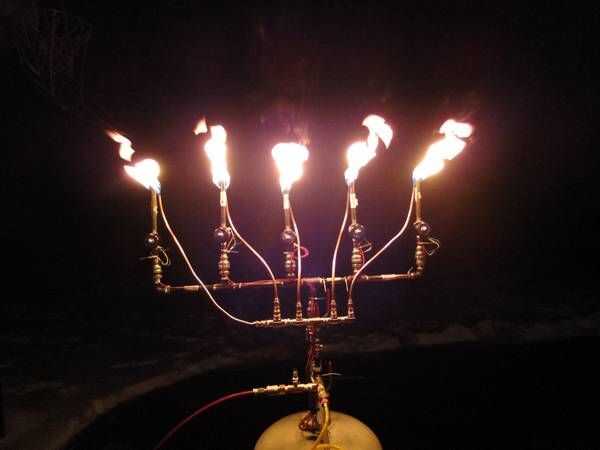

El gas entonces se divide apagado otra vez, haciendo su camino al tanque de almacenamiento # 100, a través de una válvula de bola 3/4, donde se almacena para ser liberado por las válvulas de solenoide. Esto también está conectado a través de una segunda válvula bola 3/4" a la Asamblea de grandes"menorah"que sirve para ruta gases a cada electroválvula individuales. El "menorah" sólo esté a derecha antes de que comience el espectáculo. Las fotos son muy explica por sí mismo.
Tenga en cuenta que muchos de los sistemas de tuberías se muestra son demasiado complicados y utilizan más accesorios de lo necesario, como una 3/8 "x 1/2" buje combinado con un reductor de 1/2 "x 1/4" para lograr lo mismo que un 3/8 "x 1/4" casquillo. Esto es porque yo realmente totalmente despojado los estantes de mi local Home Depot de la mayoría de los accesorios en las medidas que necesitaba, así que esto era mi solución rápida desesperado. Una manera fácil alrededor de esto es en coche a otro Home Depot tiendas para ellos saquear todos sus accesorios, o para ordenar todos tus accesorios en línea de un lugar como Grainger o McMaster-Carr.
