El costo de 4 estas baterías es alrededor $12,00 en mis CVS local en diciembre de 2013. Y estos productos a través de las pilas como locos, dado los motores, especialmente en los columpios cuna, son bastante de gran alcance y necesidad de un montón de jugo.
Cada tipo de batería de D es 1.2V DC. Así 4 x 1,2 = 4,8 v CC.
Un cable USB suministra la alimentación a 5V DC (Nominal).
Tenga en cuenta, las potencias son todos nominal, no precisa. Así que no necesita algo de fantasía como un regulador de potencia chip, y esta solución es para el usuario medio, sin la necesidad de soldadores, intercambiando sierras, V12 automotrices motores o turbinas de potencia nucleares ni nada. Solo conducto de cinta y una pequeña lámina / tijeras son suficientes para lograrlo.

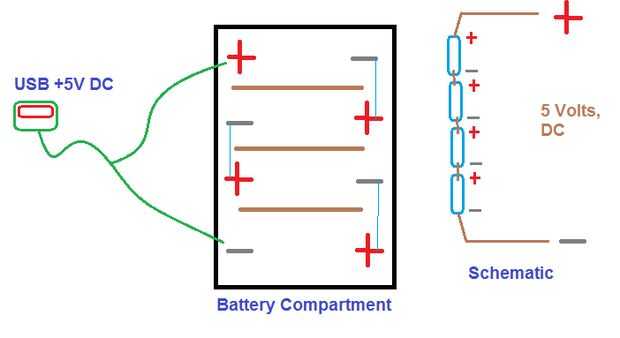

Por favor vea la imagen de abajo. Las 4 pilas están conectadas entre sí, en cierto sentido que apila uno encima del otro. Si ves el compartimento de las pilas con el espacio para las baterías de 4, verá los terminales interconectados como abajo.
+ 1-+2-+ 3 + - 4-, la + ve terminal 1 está abierta en un extremo, el - ve de 1 a la + ve de los 2, el - ve de 2 a la + ve de 3, el - ve de 3 a la + ve del 4 y el - ve de 4 está abierto.
Si desea reemplazar las pilas, todo lo que tienes que hacer es suministrar una potencia de 5V DC a la ve de terminal 1 y el - ve de la terminal 4.
Un cable USB cuando abre, muestra 4 cables. Rojo para + 5V DC, negro para tierra (GND) y verde y blanco para los datos. Un extremo del cable USB está conectado a un adaptador de pared. Consideremos el cargador del cable USB del iPhone 4. Hay un adaptador de pared y un Cable USB. Un extremo del cable es USB y el otro extremo el conector de estilo iPhone propia que va el iPhone.
Corte el cable cerca del conector propietario. Tira de unas pocas pulgadas, exponer los 4 cables de aproximadamente 2 pulgadas o tan cada uno. Corte y deseche los cables verdes y blanco expuestos. Tira de la pulgada superior o tan de los rojo (+ 5V DC) y negro (GND).
Conecte el cable rojo a la + ve terminal de batería terminal 1 en el producto de precio de fisher y el cable negro al terminal - ve de la batería terminal 4.
Uso del cautín o a conducto cinta para fijar los cables a los terminales de la batería. Entonces puso un nudo en el cable y pegarlo en el compartimiento y atornille la tapa de cierre el compartimiento de batería. Es importante poner el nudo como un mitigador de la tensión, en el caso de algunos sin darse cuenta tira el alambre demasiado. La fuerza del tirón se ser "comida" por el nudo que está dentro de la tapa del compartimiento, y así no sacar los cables propios de sus conexiones.
Conecte el conector USB al cargador de pared y ejecutar el producto Fisher Price!
Haya terminado y Felicidades en el ahorro de $12 a la semana!!!!
Nota: el compartimiento de la batería está suficientemente aislado por el material plástico que la cubre, y luego está cubierta de tela sobre el asiento en el que el bebé está sentado. Incluso que un derrame líquido no causará un corto circuito, a menos que por supuesto algunos es deliberadamente lanzar cubos de agua o sumergir la unidad en agua.
Pero incluso entonces no importará, porque + 5V DC es inofensivo. ¿Tocas el cable USB con sus manos todo el tiempo, no?
Por lo que es una solución segura para el bebé.
Sin embargo, tomar ninguna responsabilidad por accidentes o percances que ocurren como efecto de la utilización de este instructable.
Firmado:
Kaushik Lodh, MSEE,
