Paso 4: La barra de la torsión.

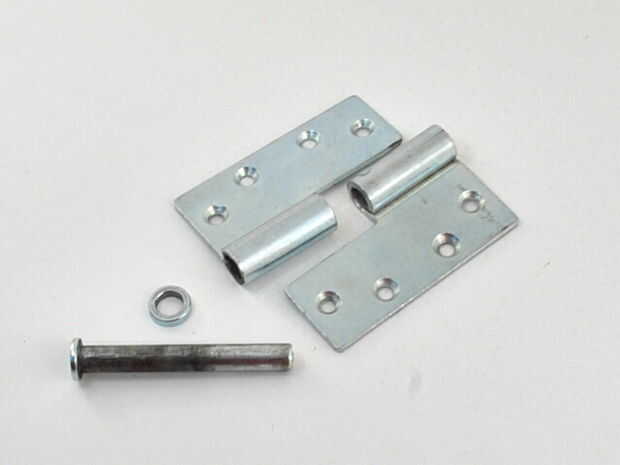

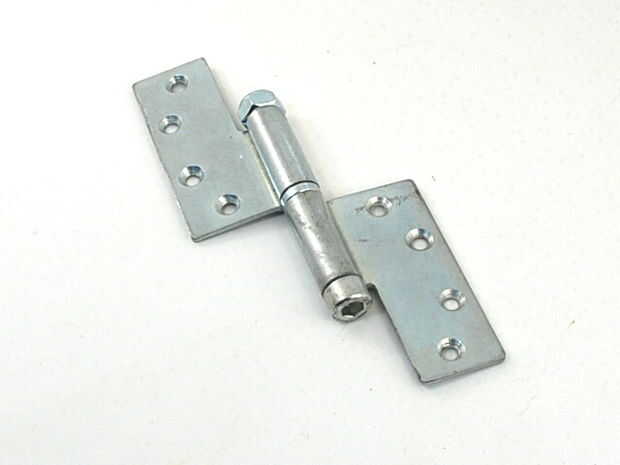

Foto 1 y 2: desmontar la bisagra y el pasador y casquillo del martillo (Comparar con la imagen en el paso 1). Invertir la bisagra e inserte la tuerca y el perno.

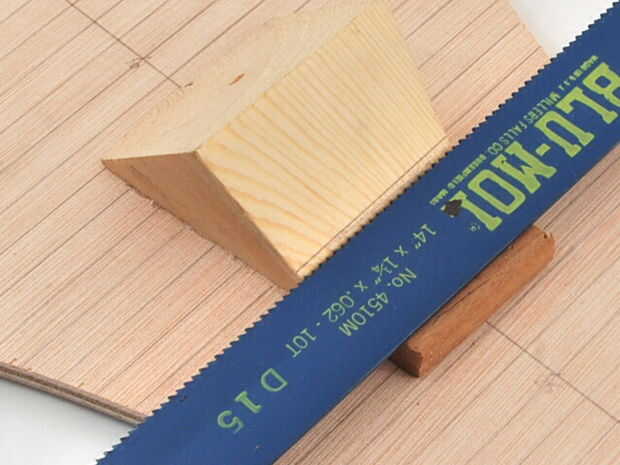

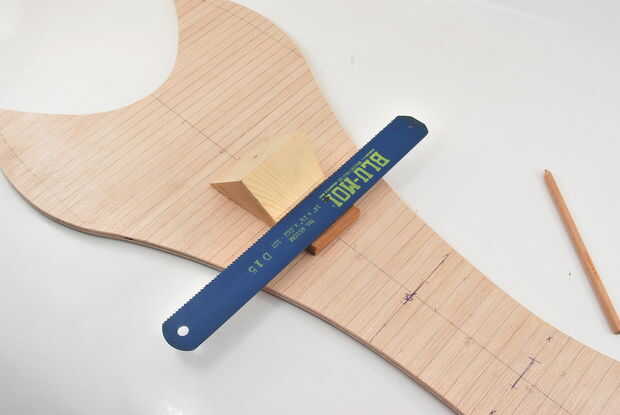

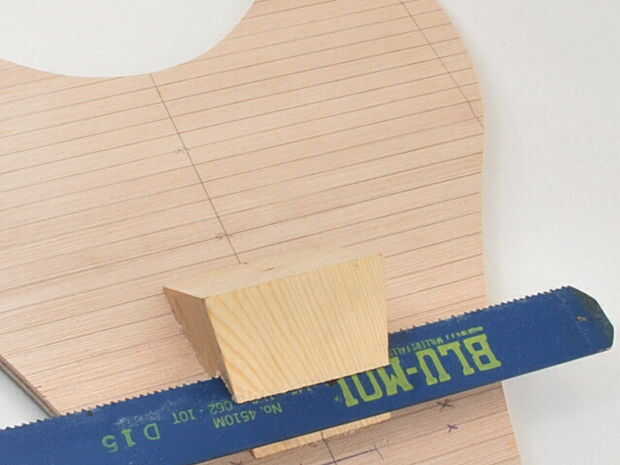

3, 4 y 5 del cuadro: La parte trasera de la hoja (que actúa como una barra de torsión) tiene que ser insertado en el bloque de atras. Coloque la hoja sobre el bloque pequeño que se utiliza más adelante y dibuje una línea horizontal. Corte paralelo a la Junta, aproximadamente 1 cm de profundidad. Trabajar con precisión.

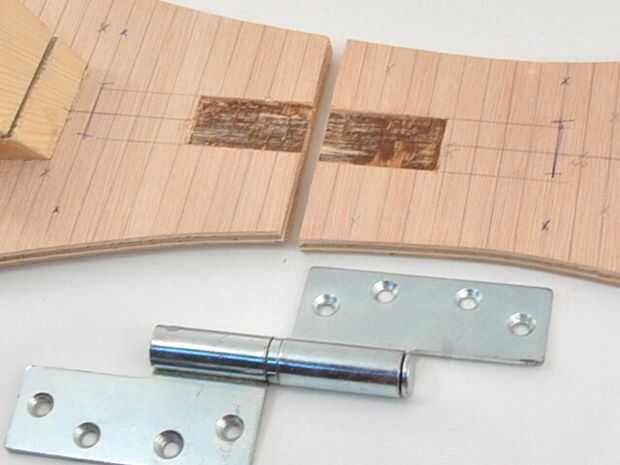

Cuadro 6: corte la tabla en dos (en forma de 45 cm la nariz) y póngala sobre una superficie plana grande. Use un cincel para cortar una zanja hasta que la bisagra se apoye plana sobre la cubierta cuando está montado.

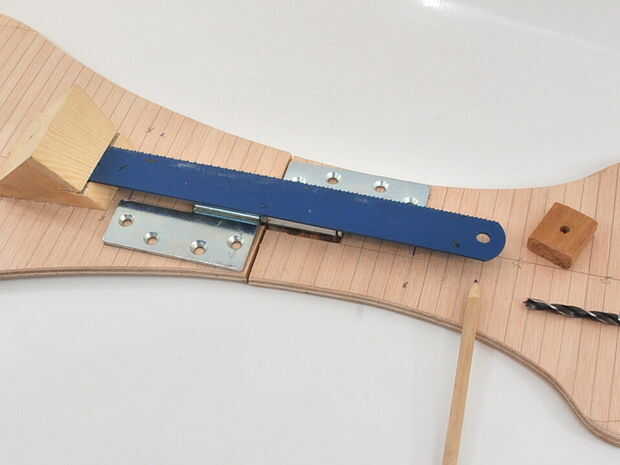

Cuadro 7: montaje del conjunto: hoja y bisagra. Marque el tablero donde está el ojo de la hoja. Perfore a través de la cubierta (6 mm).

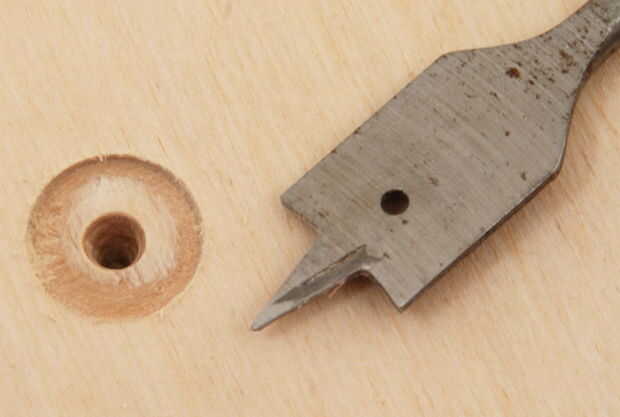

Cuadro 8 y 9: Gire la cubierta hacia el otro lado y perfore un agujero más grande para que la tuerca te descansa hasta la cubierta (aprox. 2 mm de profundidad). Instale la tuerca de salida.

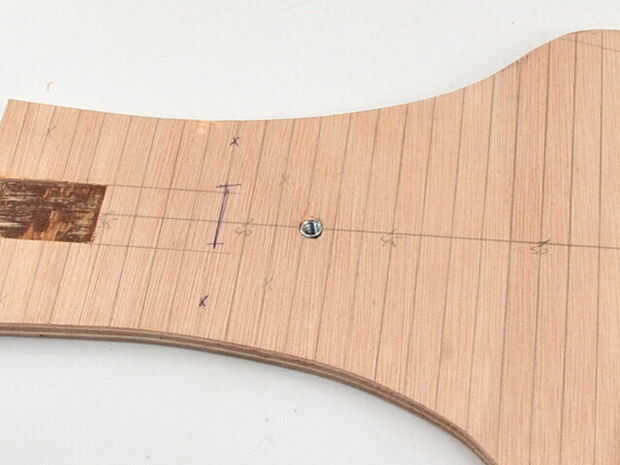

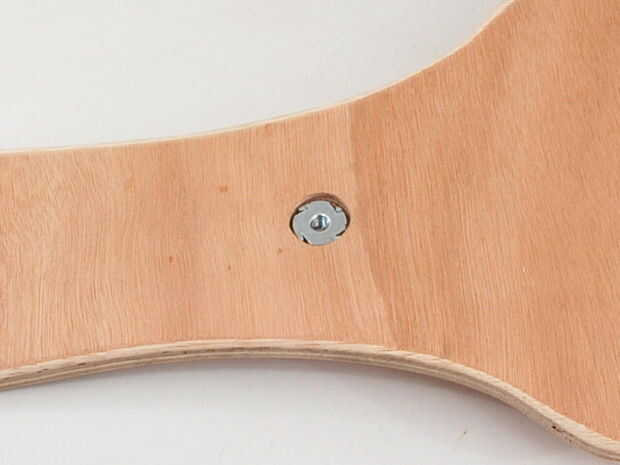

Cuadro 10: esto es cómo la tuerca en el otro lado.

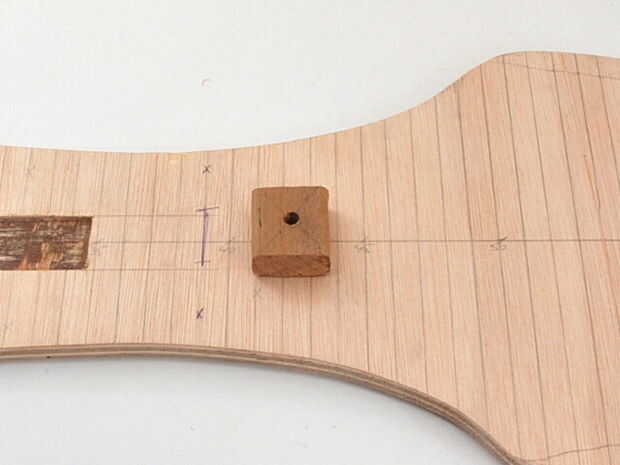

Cuadro 11: pegue el bloque en su lugar (Asegúrese de que ningún pegamento gotea en t tuerca.
