Física del ventilador carro (2 / 6 paso)

Paso 2: Diseño de PCB

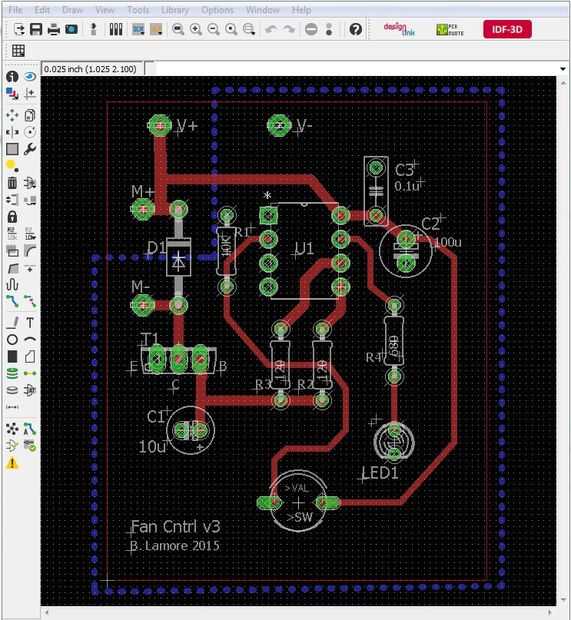

Yo Eagle CAD para diseñar el PCB, y se unen los archivos Gerber. Yo solía piedras preciosas fabricante los PCB, y hacen un trabajo muy bonito. Así que los archivos de reglas usé eran de piedras preciosas. Preparese para pagar ~ $12 por PCB. Mucho más baratos (alrededor de 10 veces!!!!) Fabricantes del PWB se pueden encontrar en China.
