Paso 3: 3D impresión el chasis

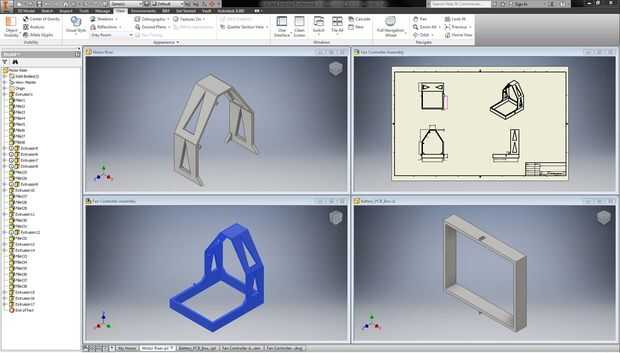

Diseñé el chasis usando Autocad Inventor y había producido el adjunto. Archivo STL. Cuidado con la configuración de unidades en Inventor. Por defecto es centímetros, por lo que si establece dimensiones en mm, el objeto aparecerá escaladas por un factor de 10. Aplicaciones de software de malla, como Escritorio de Makerbot, pueden escalar el objeto en la configuración de la impresora. Experimenté con el uso de soportes, pero soporta durante la impresión en 3D no es realmente necesarios y flacidez es mínima. Yo PLA, pero debería funcionar ya sea PLA o ABS. Resolución de impresión se estableció en 0,2 mm en el Makerbot Replicator (5ta Gen) impresora. Resoluciones inferiores eran peores por alguna razón, use el valor predeterminado de 0,2 mm. Cada chasis lleva un par de horas para imprimir.
También puede Agregar el adaptador del cubo de apoyo a la placa de la construcción en este momento para hacer su 3D impreso piezas al mismo tiempo. A pesar de establecer el eje adaptador el correcto 2mm de diámetro interno, todavía tenía que ejecutar una 5/64" broca a través de él para conseguir que montar en el eje del motor.

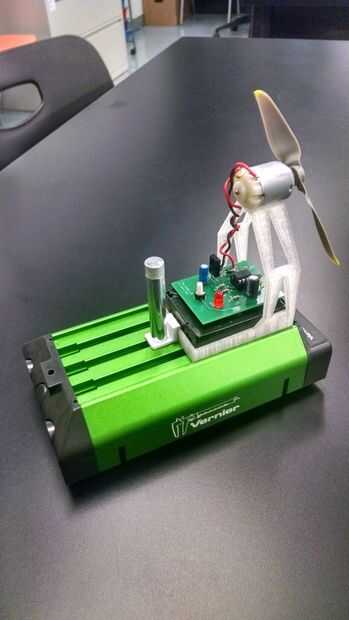

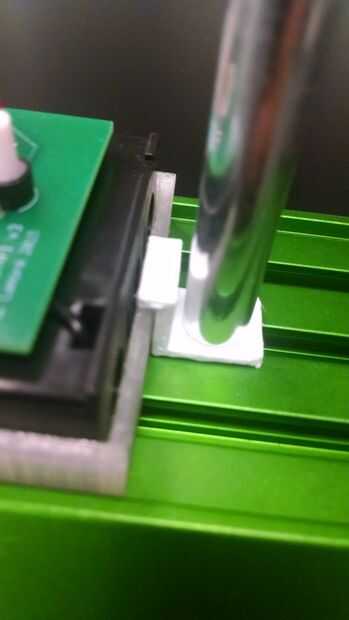

El chasis se ajusta en el PASCars (plástico) PASCO (ME-6950) o en el Carro estándar del Vernier. Si utiliza el carro Vernier, necesita utilizar la abrazadera del poste de aluminio que Vernier proporciona para mantener el chasis y ensamblado en su lugar e impedir su deslizamiento longitudinal. Una pequeña banda de goma alrededor del poste puede proporcionar que algunos añaden fricción para mantener el chasis en su lugar. También he diseñado un soporte "sujeción" para el carro Vernier, y también se adjunta ese archivo STL.
