Flash electrónico M Sync Hack (7 / 14 paso)

Paso 7: Construir el circuito

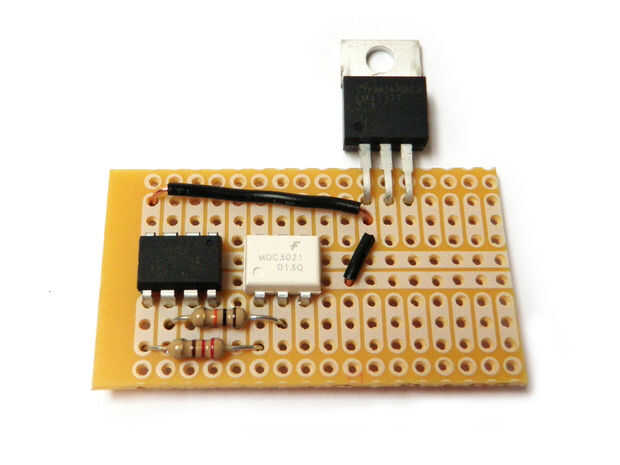

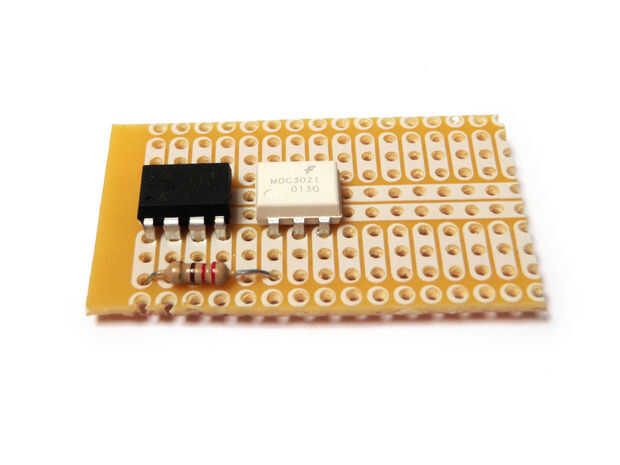

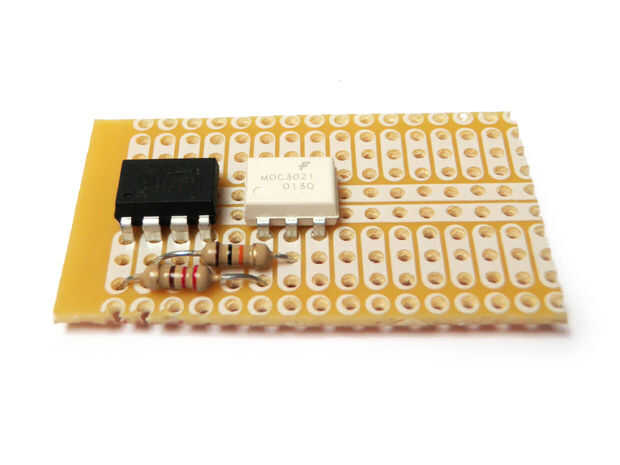

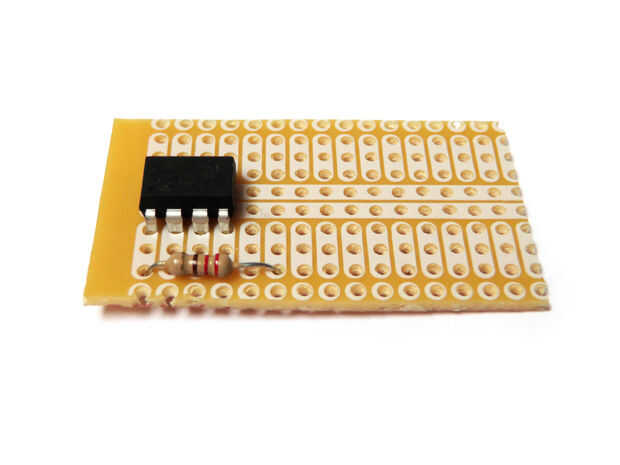

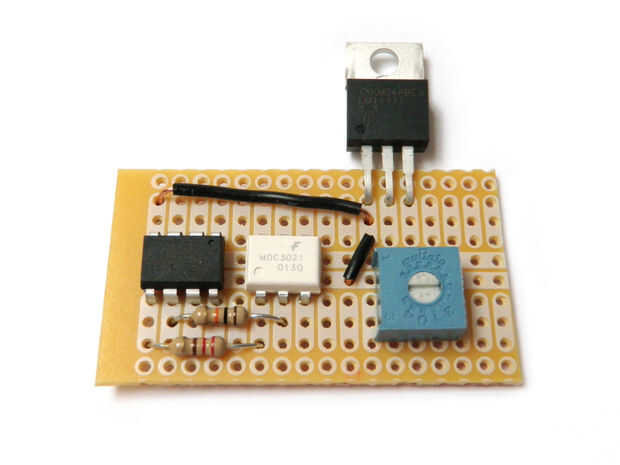

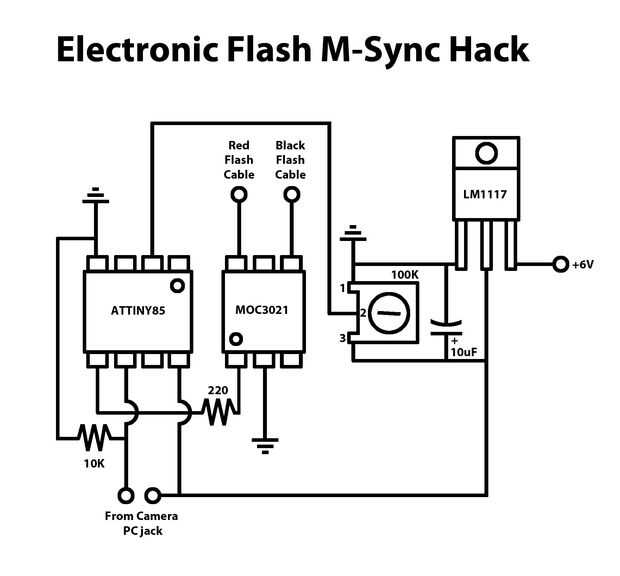

Construir el circuito tal como se especifica en el esquema.

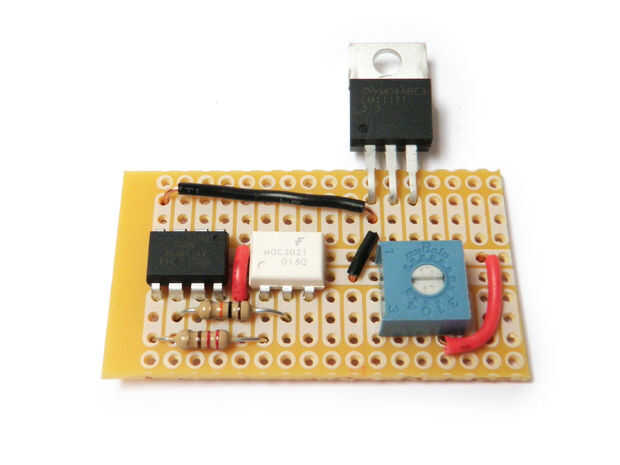

No van sólo por estas fotos porque hice algunas de las conexiones de autobús crítica (masa de energía) en la parte inferior de la Junta.

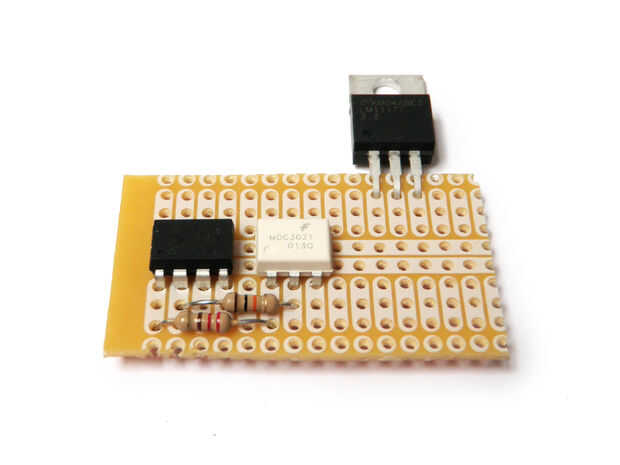

Si tienes un flash de 6V, tienes que añadir los 3.3v regulador y el condensador de 10uF.

Incluso si usted no necesita utilizar el regulador, puede considerar la adición de un condensador de 10uF entre alimentación y masa.
