Flash LED fotocélula (1 / 4 paso)

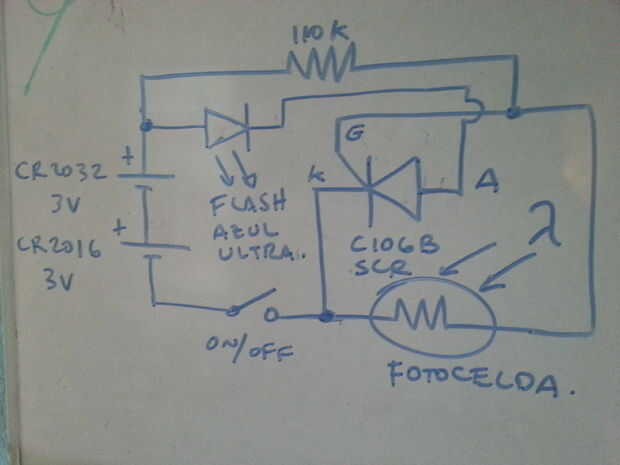

Paso 1: El circuito electrónico.

T circuito es alimentado por dos pilas de reloj: CR2032 y CR2016 otra más delgada en un botón de soporte de la batería. También contiene un rectificador controlado de silicio o SCR C106B que disparadores a través de la resistencia de 33 Kilo ohmios cuando ninguna luz incidente para la fotocelda resistiva, entonces el SCR conduce la corriente eléctrica a la batería y luces LED.

Cuando la luz ambiente o artificial dentro de la célula fotoeléctrica, esto disminuye su valor en ohmios y quita poder a la puerta del SCR y el prácticamente a tierra y como el LED en y de por sí mismo, el SCR se apaga actual cero en su ánodo.  y el LED permanece apagado

Este circuito no funciona con LED fijada estándar. También tiene un interruptor para apagarlo cuando guardamos nuestro circuito de.
