Flasher de Knight rider bicicleta (2 / 6 paso)

Paso 2: Conecte el 555

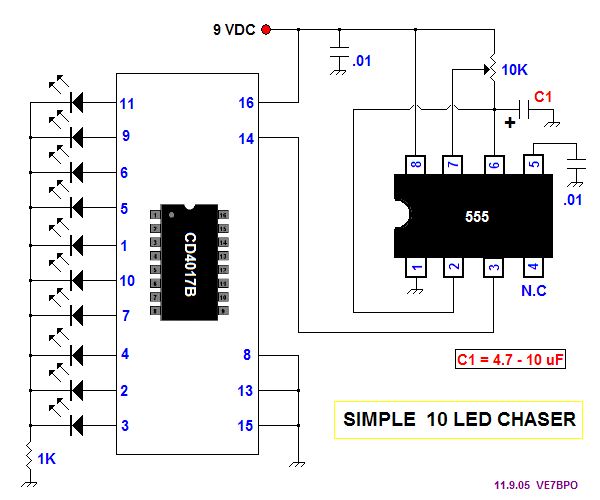

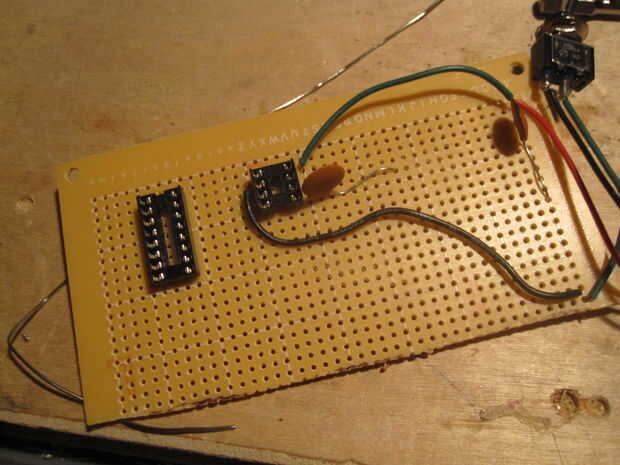

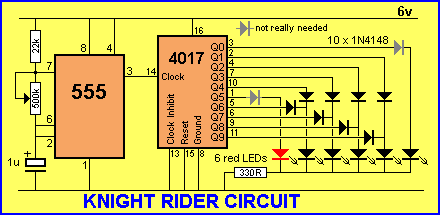

En este circuito, el contador de década 4017 es alimentado por un pulsos enviados por un temporizador 555. Así que sólo tiene sentido que el lo primero que hacemos es alambre hasta el 555. pin 1 con conector de tierra 8 a la energía, conectar el pin 2 y 6, conectar el pin 5 a masa a través de un.01 uf capacitor, conect pin 6 a tierra a través de un condensador de 10uf y conectar siete al pin del limpiador de la 10k pot / trimmer y conecte uno de los pernos fuera de la olla al pin 6 y el otro al poder. no te preocupes pin 3 todavía.

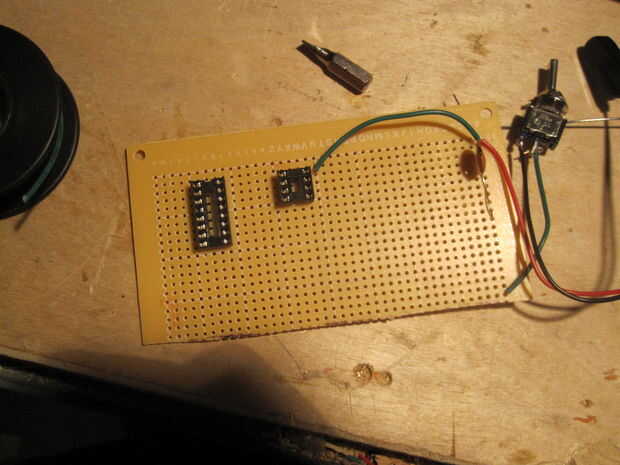

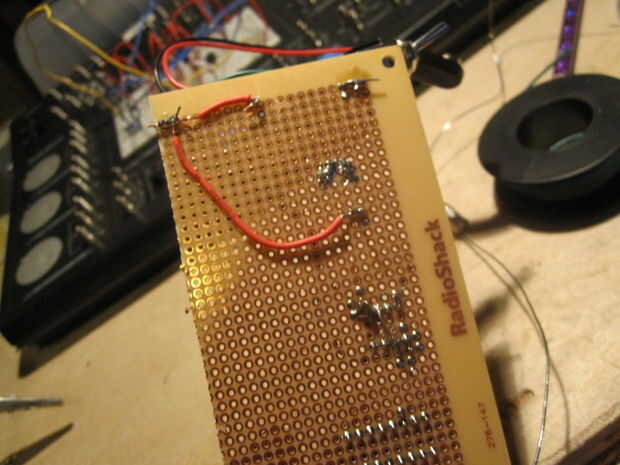

conectar la tierra de la snap 9v en el pin central del interruptor, conectar otro cable con el conector externo y conectarlo a la Junta para todas las conexiones a tierra. Conecte el lado positivo directamente. poner un.01 uf del condensador de energía a tierra.
