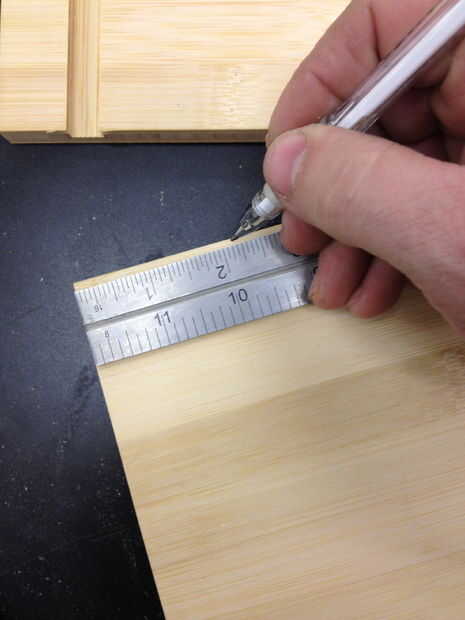

Paso 2: Medición y marcado
Notas de fabricación:
Intercambio de la Junta y el plazo pedazo; significan la misma cosa :-)
Supongo que la orientación de las juntas a ser ordenado o establecido en una manera similar
a cómo será estar orientados en el producto final: como hacerles frente, los lados largos
ir lejos de usted y el "frente" el extremo más cercano a usted
Las piezas son ambos del mismo tamaño: 6 pulgadas X 9 pulgadas, por 1/2 una pulgada de espesor.

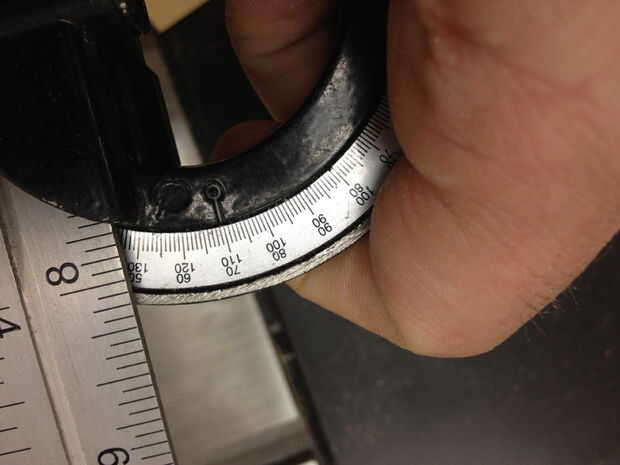

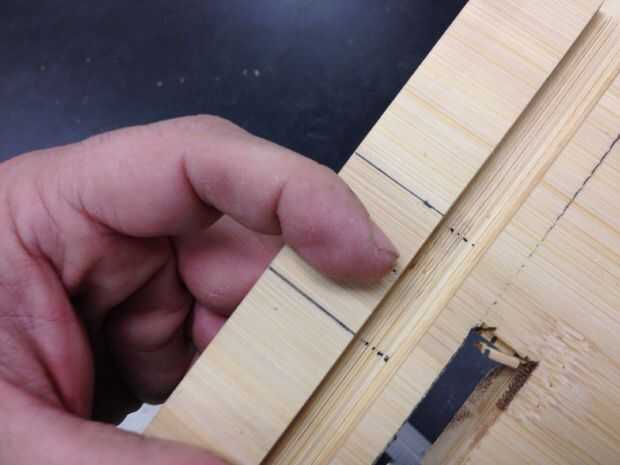

El diseño básico tiene un canal de corte a través de la pieza horizontal, cerca del borde frontal, y un pedazo del corte del delantero centro para dejar espacio para el conector de datos/carga. Justo detrás del canal, hay una ranura de corte de la Junta, paralelo al canal; va * mitad * el camino a través de la Junta; Esto es donde la junta vertical se acoplará a esta junta. Hay una inclinación hacia atrás (lejos) de 20 °
La junta vertical tiene una ranura de corte medio, correspondiente a la ranura en el tablero horizontal. Además, corte un ángulo de 30 ° en la parte inferior (pie) de la junta vertical, con el fin de facilitar la estabilidad de la pieza vertical (permite más contacto con la superficie de sobre que su stand de iPad se colocará).
