Paso 3: Añadir los componentes

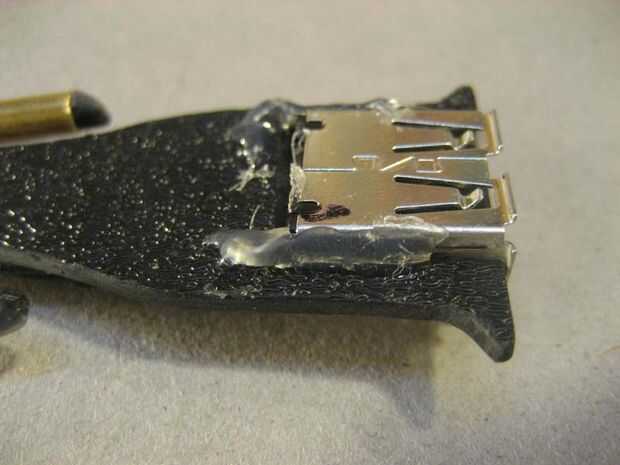

Pegue al conector USB para el cuerpo.
Tenga cuidado en la posición del gato.
Es fácil confundirse sobre los terminales positivos y negativos.
Se refieren a un perno guía.
Tales como: http://www.allpinouts.org/index.php/USB_-_Universal_Serial_Bus
Conector de 4 pin hembra "A" en el equipo.

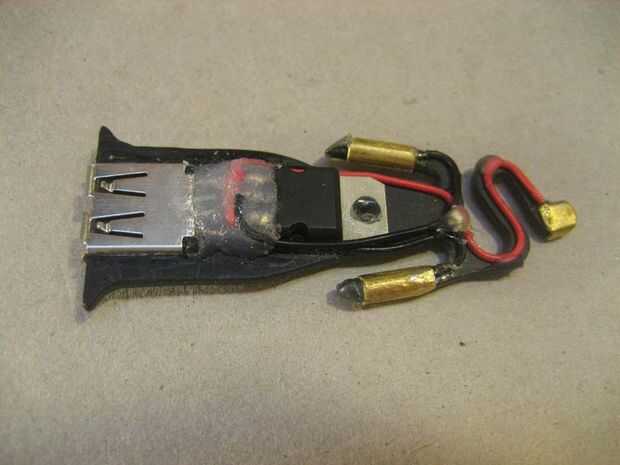

Por el cable esquema adjunto los componentes.

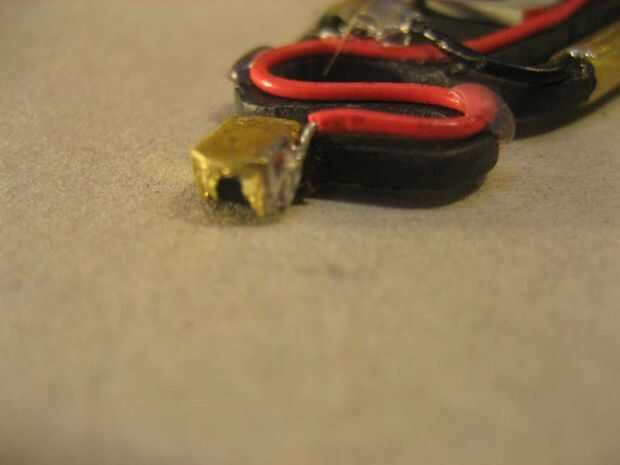

El positivo va a la punta y luego con el conector "In" del regulador 7805.

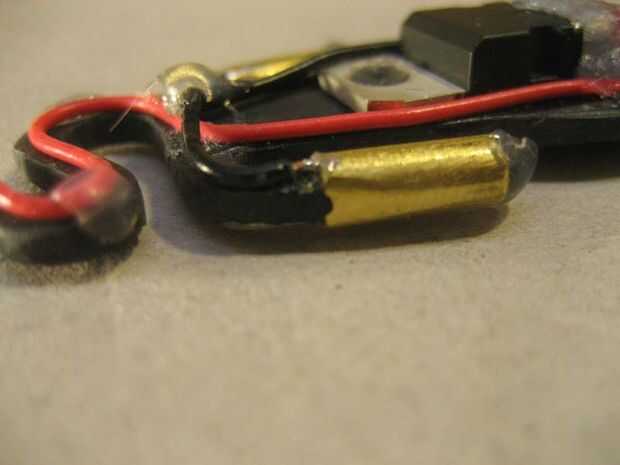

Contactos negativos en el lado están conectados junto a continuación soldados al pin "Gnd" del 7805.
Luego conectar el "Out" de los 7805 al positivo de la toma USB.
Finalmente, el cable hasta la "Gnd" del 7805 a la negativa de la toma de USB.
Prueba conectando el cable USB y el dispositivo.

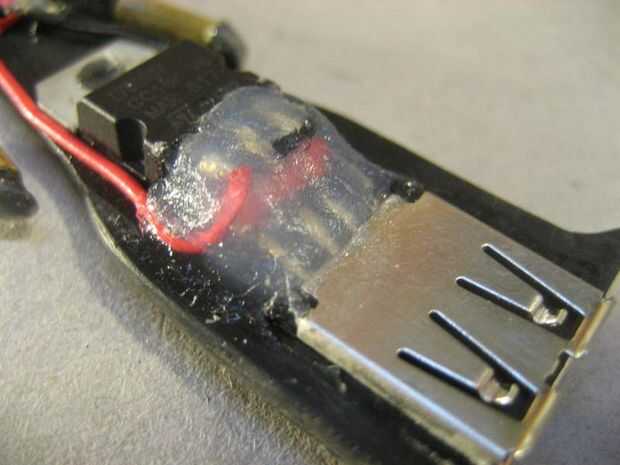

Aislar los contactos expuestos con sello de silicona.
Pegamento caliente los cables al cuerpo para evitar el movimiento.
