Paso 5: Amplificador y filtro

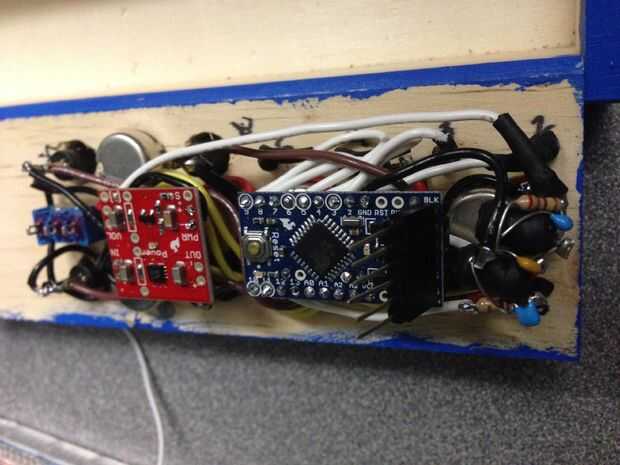

Tiempo para meter un montón de más cosas en. El amplificador ajuste perfectamente al lado de la Arduino. Usé el Sparkfun Mono Audio Amp arranque que había utilizado en algunos otros proyectos. Es un gran amplificador digital bajo costo pequeño del tamaño de una estampilla. Se engancha a cualquier altavoz de 8 ohm y es muy fácil de usar.

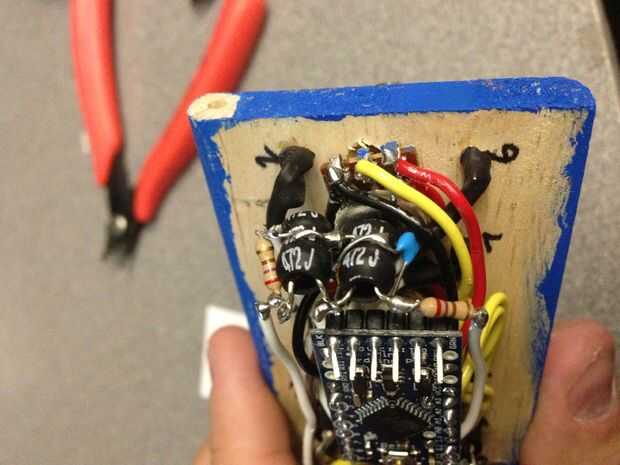

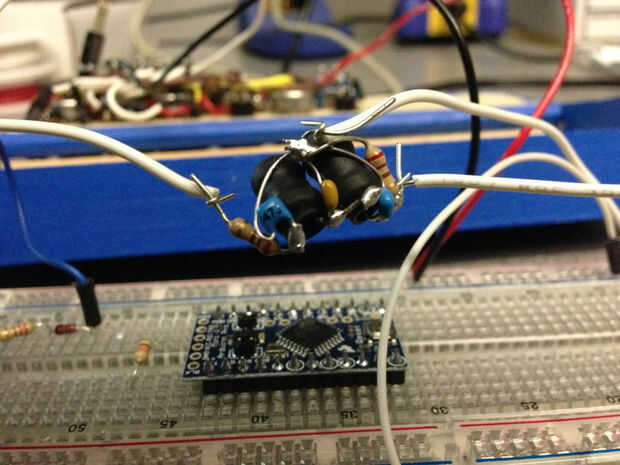

Montado el filtro basado en el diagrama de filtro de Chebyshef compartido con el sintetizador de buzón. He probado fuera de la caja primero para asegurarse de que trabajaba antes de mushing en lugar cerca de la parte delantera de la caja. Es un filtro de paso bajo (LPF) que elimina el ruido de alta frecuencia generado por 33khz PWM de muestreo el Arduino y dejar pasan las frecuencias bajas. Condensadores y choques comprados en línea a través de Mouser.
Siempre tenga cuidado de que no los alambres expuestos o metal son tocar, especialmente cuando cosas desplaza al cerrar la tapa. Cortocircuito y causar a sí mismo un montón de dolores de cabeza y problemas inesperados o Matar tu proyecto. O A TI MISMO. No, probablemente no. Pero tal vez.
