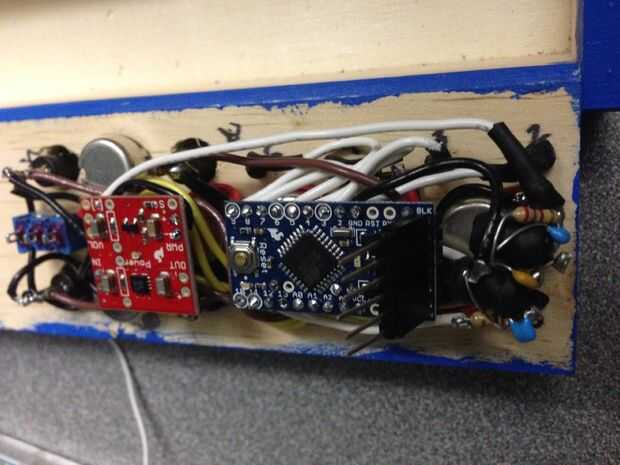

Paso 8: Todos juntos ahora
Todo hacinados en fue un desafío. Un amigo mío insensatamente/brillantemente sugirió "¿Qué pasa si usted tenía un sensor de respiración que podría realmente golpearlos?" Estaba seguro de cómo cabría nada en, o cómo trabajaban incluso, pero comencé a buscar uno y encontré en Mouser. Fue el MPVZ4006GW7U del Semiconductor de Freescale. Era 5V por lo que era compatible con mi Arduino. Después de leer la hoja de datos es un dispositivo muy simple con 3 pines: 5 v, tierra y analógico hacia fuera. Básicamente proporciona energía, y se lee la presión del aire en la boquilla pequeña y escupe datos a un pin analógico. Los 2 pins extra análogos (A6 y A7) de los Arduino Pro Mini eran perfectos para esta entrada sólo función.

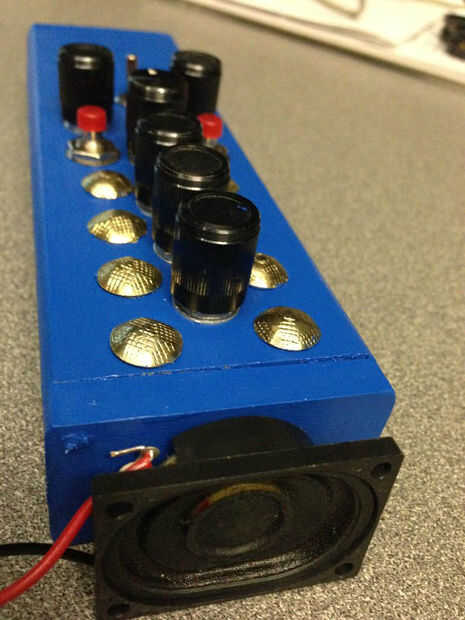

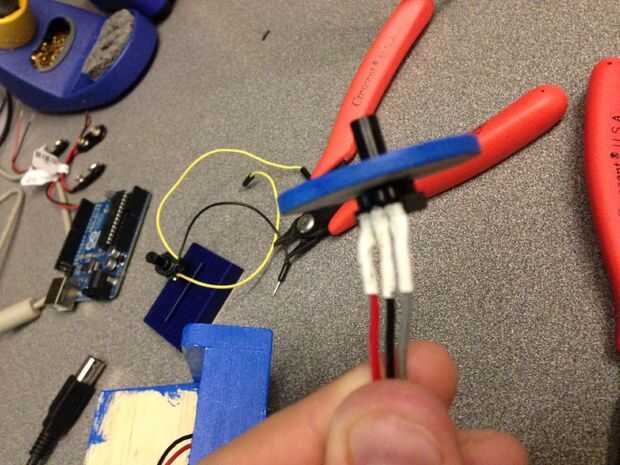

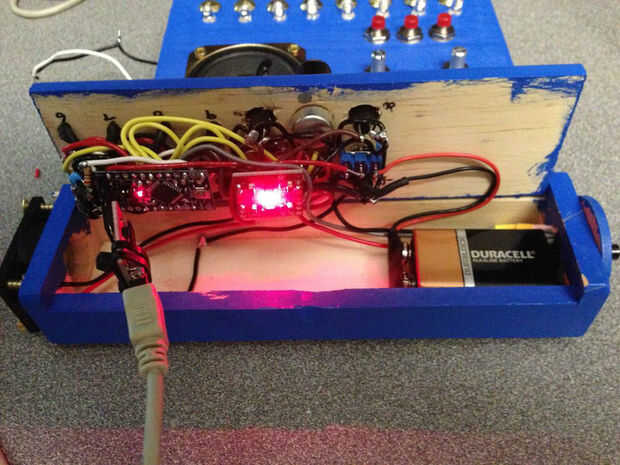

Usé un círculo libre de madera, taladrar un agujero en el otro lado de la caja de enfrente del altavoz y perforar un agujero más pequeño para el sensor de respiración empujar a través de. Una vez que fue pegado en su lugar la caja estaba bastante completa y es tiempo para averiguar cómo esto todos trabajan en código.
