Paso 5: Los ejes de fresado
A continuación es fresar las ranuras para las teclas de la máquina. Se utiliza un molino de extremo, 4mm de diámetro.

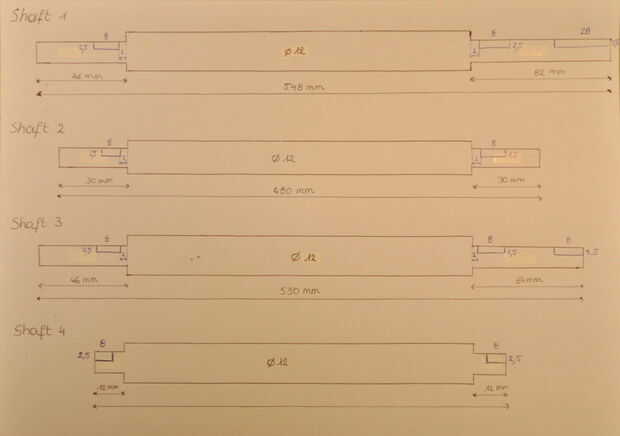

La primera imagen se muestra donde las ranuras deban ser fresadas en los diferentes ejes (indicaciones azul).

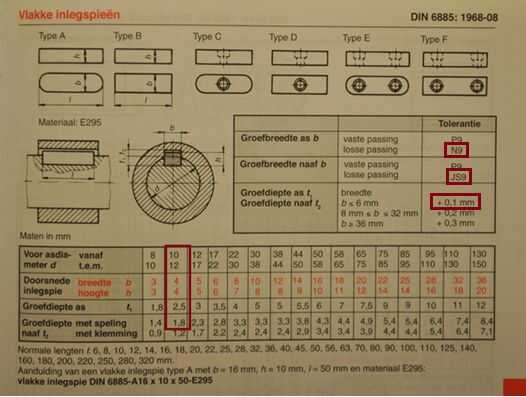

Cuadro 2 indica que la profundidad de los surcos debe ser de 2,5 mm, el ancho es de 4 mm.
Preste atención!
Es importante, especialmente para el eje 4, que los surcos de un lado del eje se muelen en la misma línea que las ranuras en el otro lado del eje. De lo contrario, será imposible fijar los tubos en la posición correcta para doblar (un lado del tubo se fijará más alto que el otro lado).
