Paso 3: Los bits de electrónica

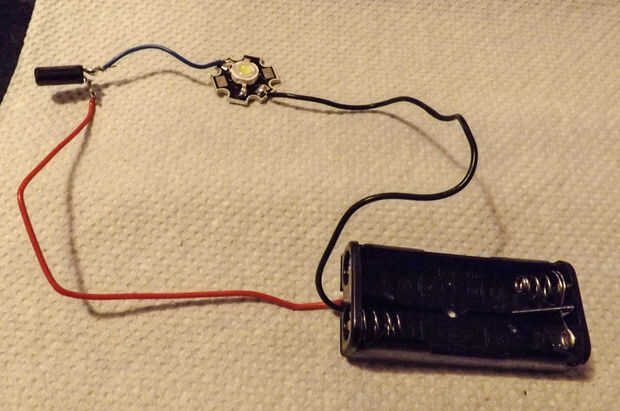

Como se puede ver en la foto, el circuito es super sencillo. Simplemente conecte el cable negativo (negro) de la batería al pad negativa en el LED (está etiquetado con un poco "-" símbolo) y conecte el cable positivo (rojo) a cualquiera de las patas del interruptor de inclinación. Uso entonces toque su extra de cable (azul) para conectar la otra pata del interruptor de inclinación a la placa positiva en el LED (otra vez, marcados con un símbolo "+").
El interruptor de inclinación es no polar. Esto significa que no importa que la pierna es positivo y cual es negativo. Sin embargo, el LED es polar! Esto significa la negativa debe conectar al negativo y positivo debe conectarse al polo positivo. El LED tiene 4 almohadillas; 2 positivos y 2 negativos. no importa qué par se utiliza como el cable negro va al negativo pad y el rojo va al positivo.
Cualquier persona con experiencia en el uso de LEDs puede haber notado una falta de uso de la resistencia. Normalmente nunca sueño con correr un LED directamente en una batería. Sin embargo, estos 1 vatio LED son mucho más poderosa que su LED estándar y dibujará sobre 350mA su máximo nivel de performance que requiere 3.3 - 3.5V para hacerlo. Por bajo-driving les en 3V que dibujar acerca de 200mA y siguen siendo bastante brillantes.
Ahora que tienes el circuito hecho, pueden probarlo (teniendo cuidado de no mirar directamente el LED). Esto también ayudará a conseguir a los apretones con el interruptor de inclinación y entender que camino se debe ir cuando arreglemos en lugar en el paso siguiente.
