Paso 2: Diseño con Autodesk Inventor
He adjuntado el modelo en caso de que te gustaría construir tu mismo. ¡ Disfrute!

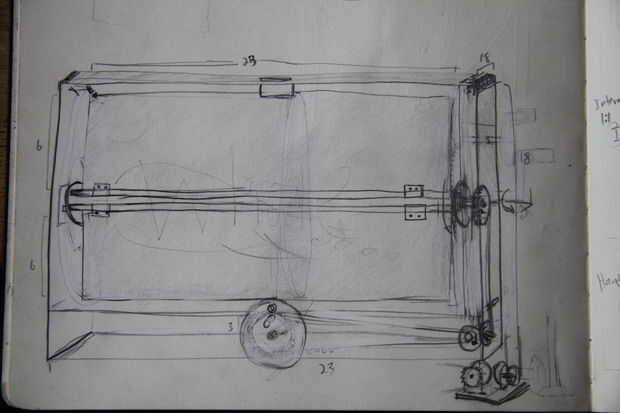

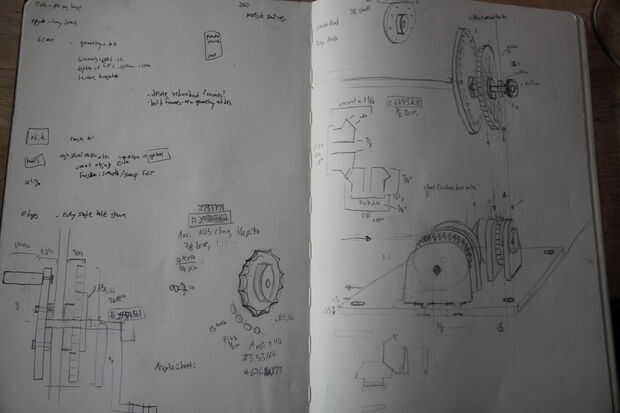

Este fue mi primera oportunidad de aprender Inventor. Una vez que hemos colocado en una escala, comencé a esbozar conceptos. Inicialmente estaba pensando en tener un asa en la parte delantera con una transferencia de energía de 90 grados, pero lo rechaza porque se obstaculizaría la vista del libro flip y era innecesariamente mecánicamente complejo.

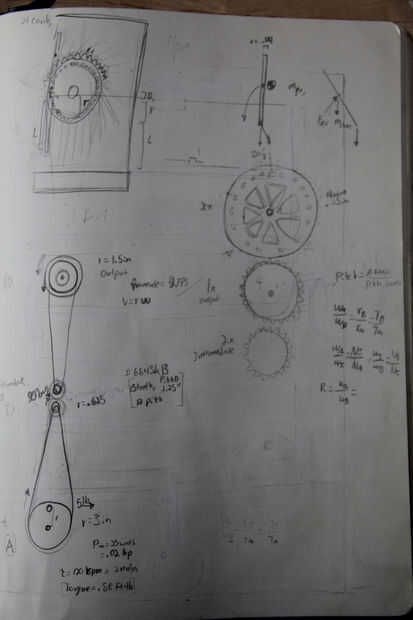

Fui con una perilla en el lado y un piñón de la conexión con el eje de la manivela. Me di cuenta de que todos los paneles van a estar fuera del aluminio anodizado, por lo tanto sería bastante pesado. Hice algunos cálculos de engranajes y decidido en una desmultiplicación 4:1 par.

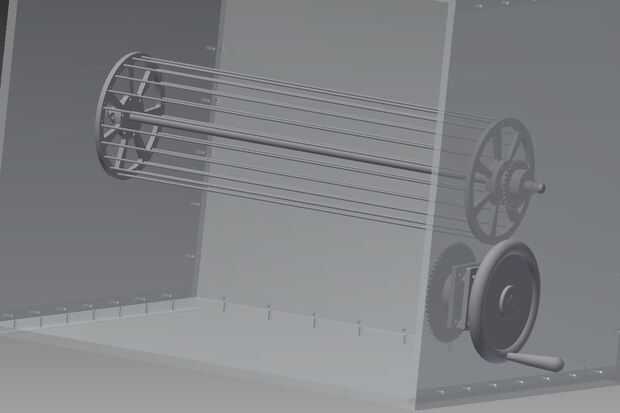

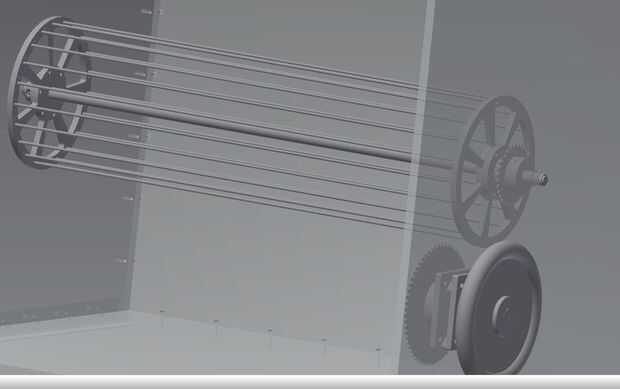

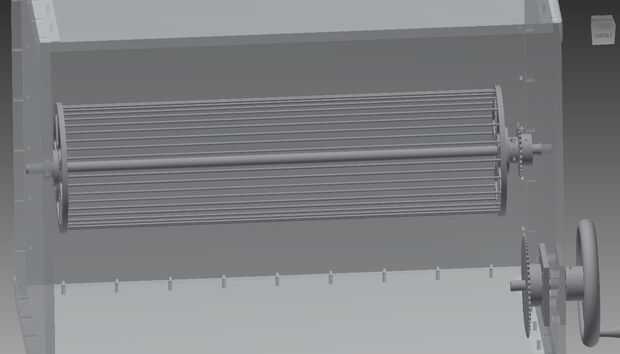

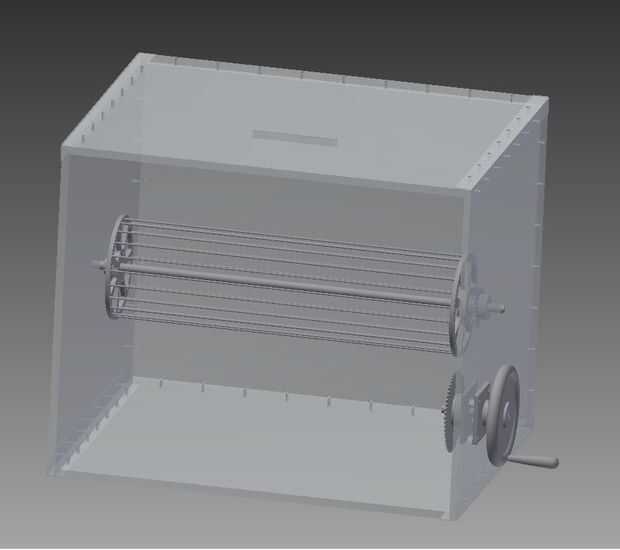

El diseño consiste en una grande de media pulgada gruesos caja de acrílico, con un eje que sostiene los paneles en una jaula tipo de balanceo. El huso se conectaría a un piñón que es conducido por medio de cadena de la manivela. En la parte superior hay una pieza de plástico para mantener los paneles en su lugar.

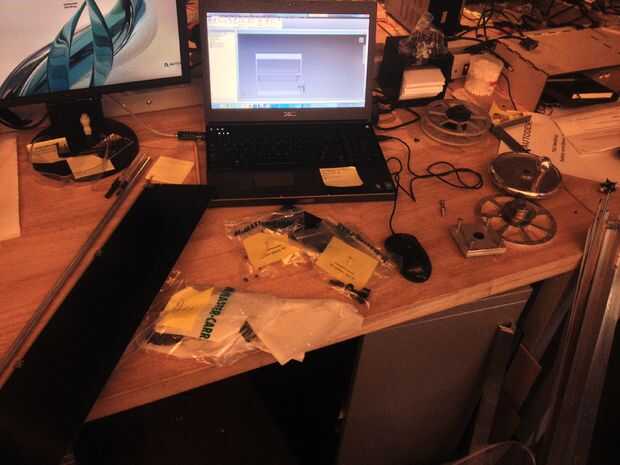

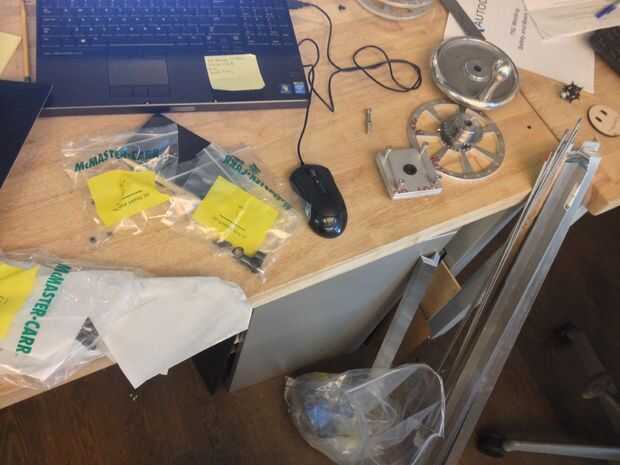

Ahora llegó el momento de hacer el diseño una realidad. Este fue mi primer proyecto importante de movimiento mecánico y una excusa para usar el chorro de agua.
