La primera guía completa (gratis) para crear su propio flotante TREBUCHET de brazo
De este tamaño, de todos modos. Cuando estaba buscando un buen juego de planos de un trebuchet de brazo flotante, no pude encontrar uno libre. Sé que mucha gente comparte mi frustración de no poder encontrar libre planes así que quería crear el primero de ellos. Esta es una guía que le mostrará exactamente cómo construir uno. Como siempre, me avisan si hay algo que pueda hacer para mejorarlo- y añado un vídeo después de averiguar cómo.

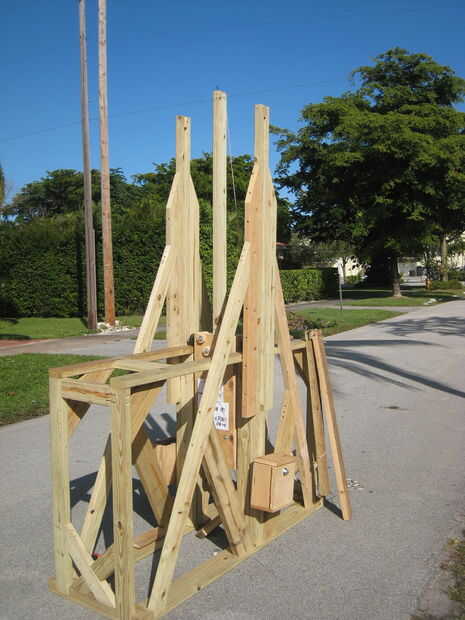

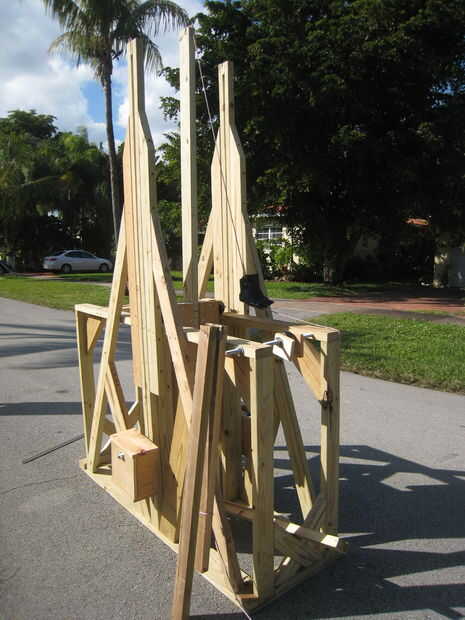

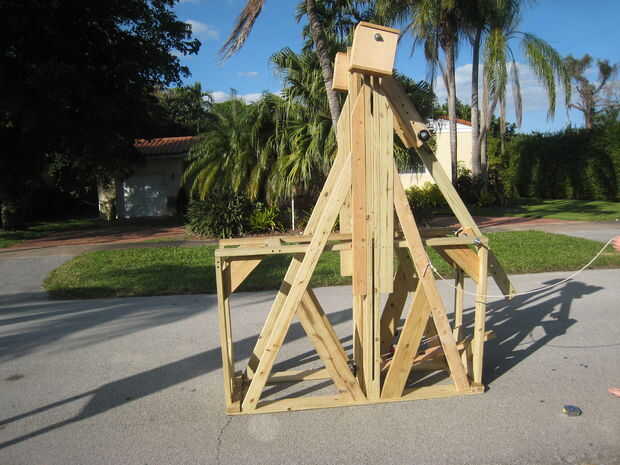

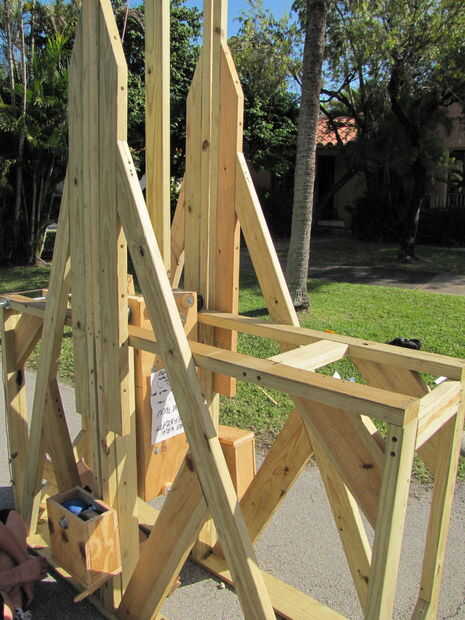

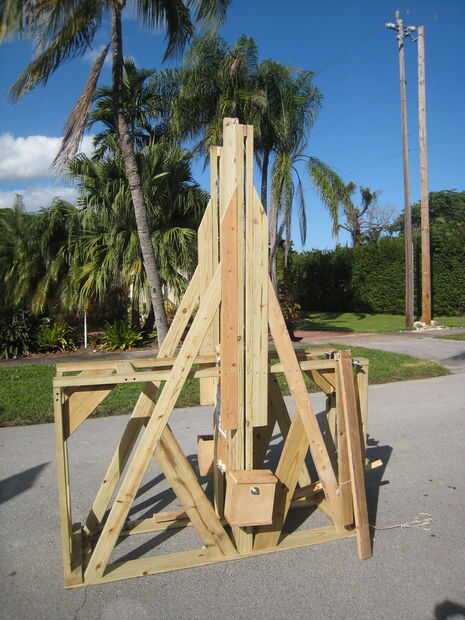

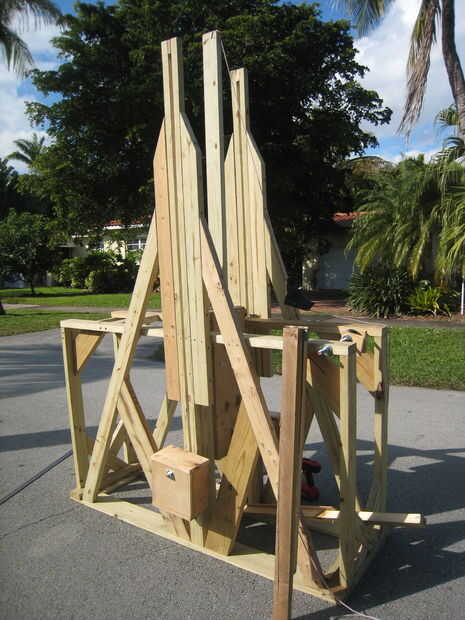

Tenía un proyecto de ciencia escolar (no fun) así que quería hacerlo divertido construyendo algo fresco. Mi amigo y yo hecho previamente una catapulta que era 7 pies de alto y lanzó una pelota de béisbol 40 ft. Era bastante mala. Así que esto es una manera de hacer para. La altura de los canales es de 8 pies, pero el brazo se eleva más arriba que en su posición de reposo. El brazo es de 7 pies. Brazo corto / brazo largo relación es lo que estuve probando, y las diferentes relaciones son 2:1, 2.5:1, 3:1 y 3.5:1. No te digo que fue el mejor todavía, aunque usted probablemente puede adivinar. El contrapeso es de 36 libras, pero el pedazo de madera, grande (brazo corto) era probablemente alrededor de 20 libras. Todavía no estoy seguro... El costo total para mí tenía alrededor de 130$. No creo que fue más que eso.
Si desea obtener más información sobre cómo funciona un trebuchet flotante del brazo, hay un montón de vídeos en internet.
Visitar sitio de Ron Toms, él es el inventor de este tipo de trebuchet.

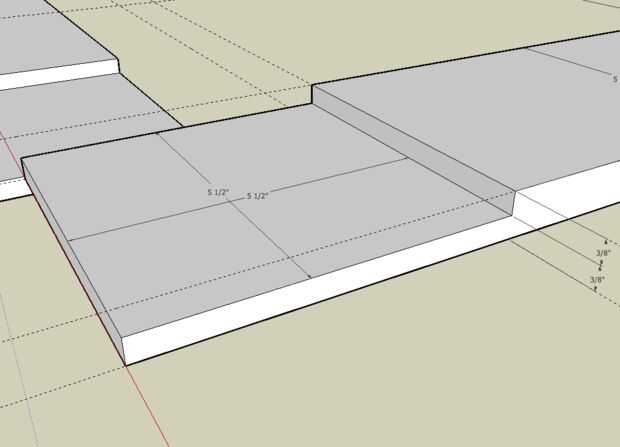

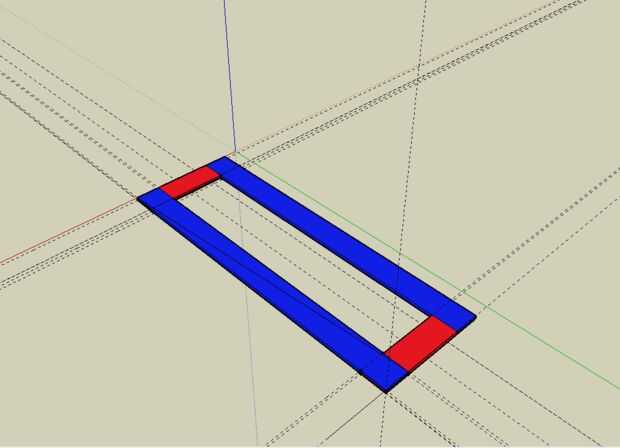

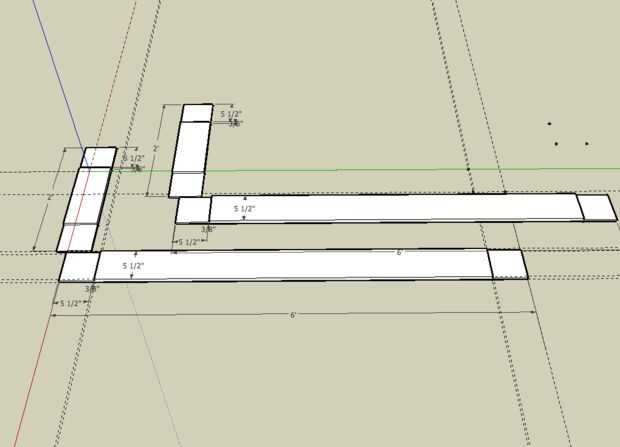

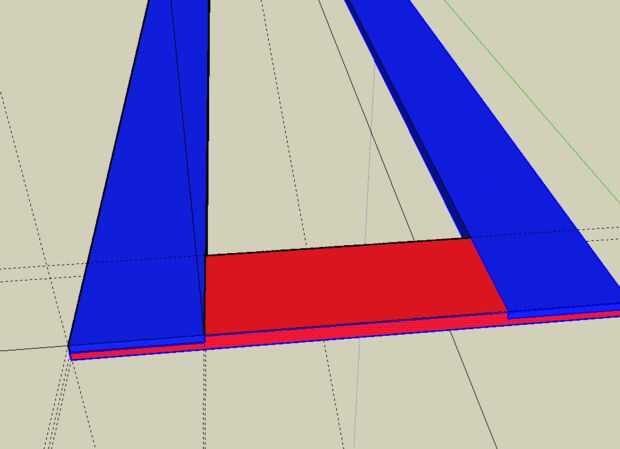

Quiero disculparme por no tener muchas fotos del proceso de construcción, pero he hecho modelos de sketchup, así que espero que le ayudará. Hay varias cosas que podrían mejorarse, que figuran en la última página. El primer tiro buena era aproximadamente 206 pies, aunque la trayectoria era demasiado escarpada, hasta el punto donde no pudimos ver el béisbol. Por lo tanto, supongo que una pelota de béisbol iba más de 300 pies! Y eso es solamente cerca de 50 libras de contrapeso. Un proyectil de 1 lb probablemente iría a la misma distancia. Confía en mí, es de gran alcance. Basta fijar el pasador y encontrar la mejor longitud de Honda. La longitud de la eslinga también probablemente no es perfecta. Todavía estoy afinando. La mayoría tiros fueron recto hacia abajo o hacia atrás. Al revés tiros fueron causados por una falla en el sistema de guía para el brazo ya que cae. El perno fue también un clavo de doble cabeza y un llavero. Las crestas en eso anillo engancharse a veces en las dos cabezas de la uña, que es la razón de la lanza hacia abajo. Por lo tanto, usted debe incluir en este proyecto el sistema de perno de tensor, que está basado en este trebuchet: http://www.trebuchet.com/10101
.
La cosa entera me tomó aproximadamente 2 meses para construir, pero no estaba trabajando en él todos los días.
La diagonal 2 X 6 que se adhieren a la shannel gota más diagonales no se incluyeron en este instructable porque eran un montón de problemas para agregar a ella y no creo que realmente se necesitan o merece la pena.
Siempre tenga cuidado; nunca disparar alrededor de windows o de las personas.
Además, tenga mucho cuidado con el gatillo. Cuando usted tira de él hacia fuera, tiende a volar hacia la persona muy rápidamente el gatillo. Siempre sujete la cuerda al final y salte fuera del camino después de que usted tire de ella.
Vamos a empezar...
Oh pero espere antes de hacer... Recuérdame al mirar cada una una de las notas del cuadro. Estoy seguro que te ayudo mucho...
Créditos: (Sí, tuve que)
Mi mamá y mi papá para pagar (casi) todo
y para poner para arriba con un desordenado desordenado garaje
Mi amigo, Michael, por ayudarme siempre con la carga y disparo.
Mi vecino y... viejo amigo, Joe, (él es un adulto) para darme consejos en la construcción de la cosa, especialmente el diseño del gatillo. Siempre creyó que podría funcionar, a diferencia de mi papá. Pero mi papá pago para la mayor parte de él por lo que no me quejo.
Coby ayudó a retroceder el trebuchet de la escuela (su abuelo tiene una camioneta) y también me ayudó a cargar y disparar en uno de los días de exámenes.
Gracias a todos los que ayudaron.
