Floating Arm Trebuchet (F2K) (11 / 17 paso)

Paso 11: gatillo

Pernos de ojo de 2 1/2 "x 10"
Estos son los pins de gatillo

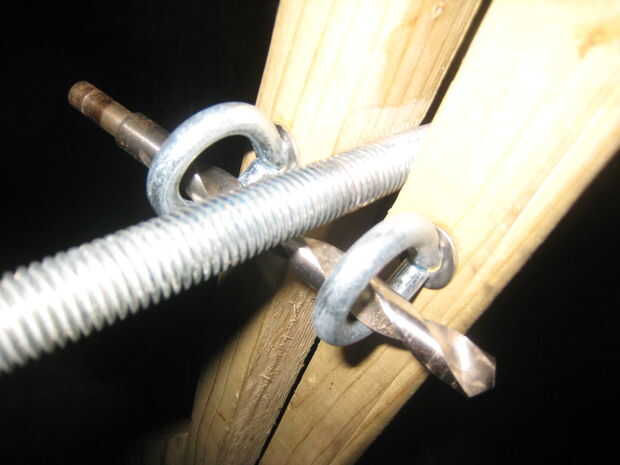

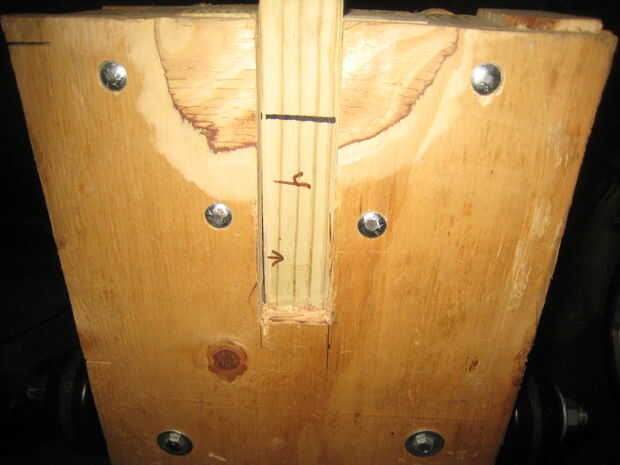

Los pernos de ojo de 3/8" van en la parte superior de los canales de la gota. La cara de ojos hacia adentro. Cuando el contrapeso, las clavijas del gatillo se deslizaron a través de un perno de ojo, bajo el tornillo del contrapeso y a través de la armella. Las clavijas disparo mantienen el peso caiga. Una vez que se tiran, no interfieren con el movimiento del brazo. Tengo fotos reales, pero sin sketchup los. Deben ser fácil de seguir.

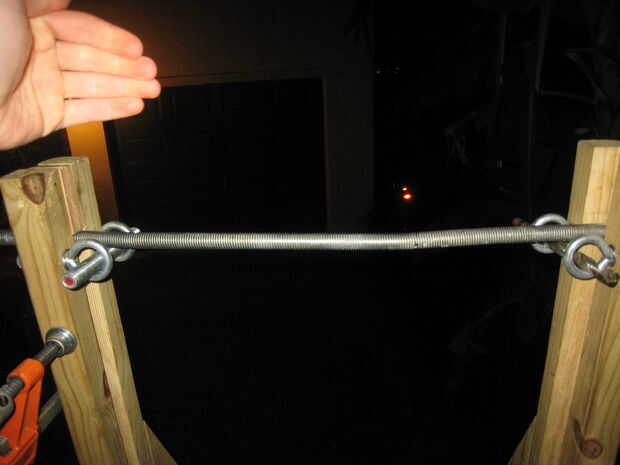

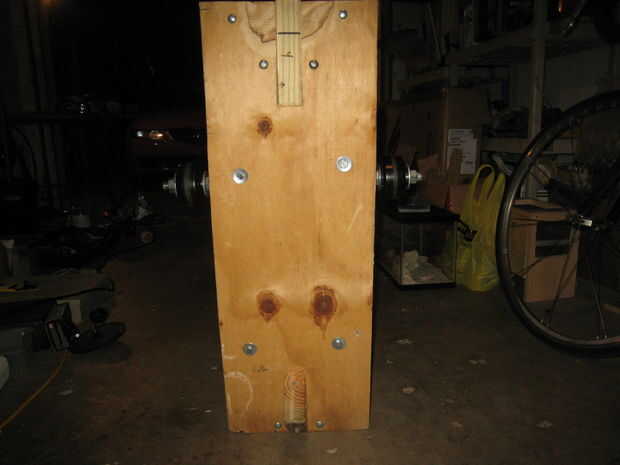

1. en primer lugar, agarrar su contrapeso perno (ojalá más grueso que 5/8") y utilizar a algún tipo de pinza que le empujó contra la pieza superior de la madera, como si se están cargando.

2. a continuación, gancho agarrador usted activar pin y sólo mantenerla bajo el perno CW.

3. intentar averiguar dónde colocar los pernos de ojo de 3/8" para que usted puede levantar el perno derecha todo el camino a la cima, pero asegúrese de que hay suficiente espacio para el perno del gatillo ir fácilmente a través y bajo.

4. Perfore los agujeros para los pernos de ojo. Utilice una arandela de donde viene el metal en contacto con la madera. Apriete el perno como todo lo que pueda.

Asegúrese de que las arandelas no interfieran con el canal de gota. Si penetran en el canal, lo suficientemente pequeña para caber en la madera en el lado.
Recuerde, si usted hace su canal de gota más amplia para un perno CW más amplia, puede que necesite cortar las arandelas hacia abajo aún más y mover los pernos más lejos al exterior.

Si haces el canal mucho más ancho, sugeriría que con una pieza más ancha de madera o de fuerza. Esto, sin embargo, cambiaría las longitudes de los soportes diagonales. No gran cosa, pero si quieres que sean de la misma altura que los de aquí, entonces usted necesita cambiar el ángulo de las diagonales.

5. Corte los hilos de rosca de los pernos de ojo. Estas son las clavijas de gatillo. Cortar los hilos de rosca facilita su saque por debajo del perno CW.
Asegúrese de que el hardware puede soportar lo que CW está utilizando.

6. agarra la cuerda de nylon y corte 4 pies del extremo. Debe tener 21 pies izquierdo. Un cuatro pie pieza pieza y 21 pies. Otra vez, la longitud se puede cambiar un poco, pero tienes menos de 22 pies de longitud de los pernos de gatillo cuando usted fuego.

7. amarra el cada extremo de la pieza de cuatro pies a uno de los pasadores de gatillo. Utilice un as de guía. A continuación utilice una curva de la hoja (puede ser un nudo mejor para esto) y atar la pieza de 21 pies en el centro de la pieza de cuatro pies. Debe tener una cuerda de forma "Y" con un pasador de gatillo en cada extremo.

8. Apriete todos los nudos y asegúrese de que no se resbale.

9... diseño de disparador bastante simple.

Crédito para el diseño del gatillo va a mi vecino, Joe, que ideó el diseño después de ver lo mal que estaba el diseño de gatillo plegable.

De lo contrario, tendría probablemente una conmoción cerebral porque el diseño de gatillo plegable lanzado antes que queríamos. Por suerte lo cogimos y se evitan lesiones.
... Yo podría realmente estar muerto. Esto es de gran alcance, razón por la cual usted necesita un disparo. Soporte de la trebuchet y siempre mantener los bloques de seguridad en el lugar hasta que estés listo para disparar. (Bloques de seguridad explicados más adelante)

de todos modos, el diseño del gatillo está bien, pero cualquier diseño que usted utiliza, asegúrese de que no resbale accidentalmente.

Ahora finalmente vamos a añadir los últimos pocos apoyos laterales y la rueda guía.
