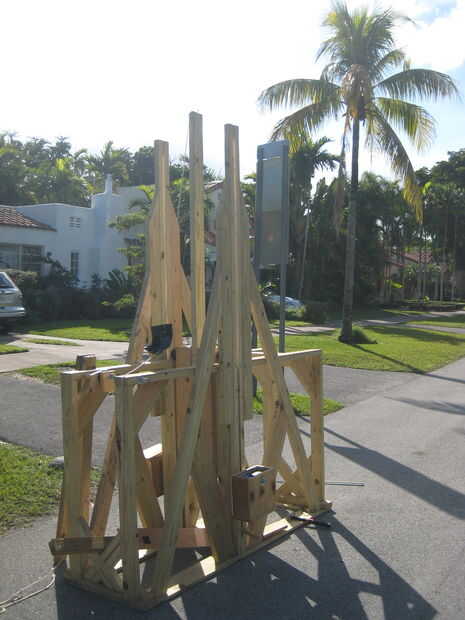

Paso 1: materiales
Materiales De la madera
2 tramos de 6 pies (1,8288 m) largo 2 X 4
Estas son las vigas horizontales que se utilizan como la pista.
2 tramos de 6 pies (1,8288 m) largo 1 X 6
Lados largos de la base
2 tramos de 2 pies (0,6096 m) 1 X 6
Lados cortos de la base
* Sería mejor si las dos piezas de 1 X 6 anteriores fueron 2 X 6, lo explicaré más adelante.
2 tramos de 6 pies, 2 pulgadas (1,8796 metros) largo 2 X 4
2 tramos de 5 pies, 10 pulgadas (1,7272 m) largo 2 X 4

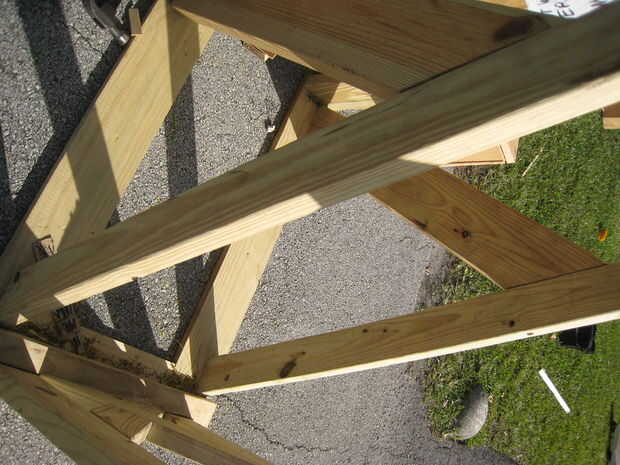

Los dos segmentos anteriores son ayudas diagonales. Cortar por lo menos 3 pulgadas de largo a menos que seas muy bueno en ángulos de corte con precisión (una ingleteadora ayudaría) \
2 tramos de 8 pies (2,4384 m) largo 2 X 4

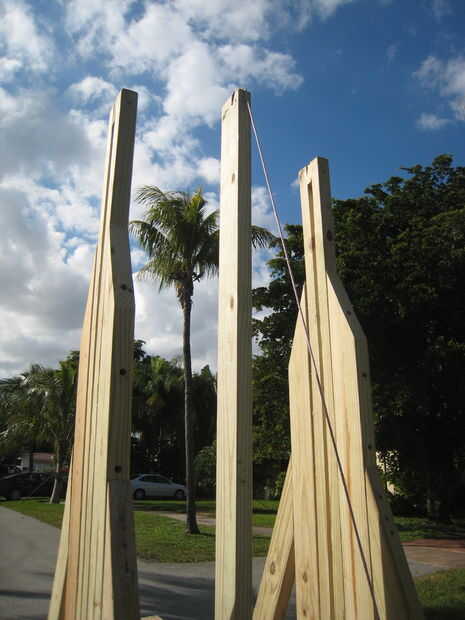

Estos serán los canales de la gota
* mirar el último paso: mejoras. Esto puede necesitar ser cambiado.
8 segmentos de 3 pies 6 en (1,0668 m) largo 2 X 4
Soportes de la pista principal
Buscar en mejoras, puede ser necesario cambiar
4 segmentos de 4 pies, 5 pulgadas (1,3462 m) largo 2 X 4

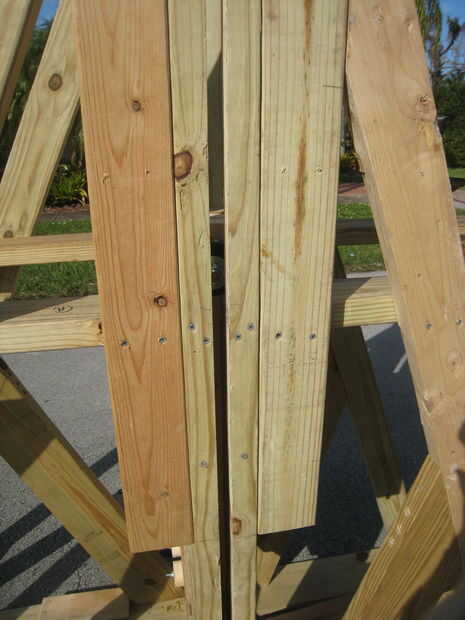

Estas son las piezas de madera directamente en cualquiera de los lados de los canales de la gota.
2 tramos de 2 pies, 11 pulgadas (0,889 m) largo 2 X 6
3 segmentos de 3 pies (0,9144 m) largo 2 X 6
Más soportes diagonales. Estos no están incluidos en el instructable porque no creo que eran necesarios. Podría incluirlos posteriormente. Si usted realmente quiere incluirlos, debe también cortar unas 3 pulgadas de largas, hasta que sepa qué hacer.
2 tramos de 1 pies, 0,5 pulgadas (0,3175 m) largo 2 X 4
soportes laterales
2 tramos de 2 pies (0,6096 m) largo 2 X 4
soporte lateral extra
4 segmentos de 1 pies, 5 pulgadas (0,4318 m) largo 2 X 4
4 segmentos de 1 pies, 5 pulgadas (0,4318 m) largo 2 X 6
soportes diagonales, lateral y soporte de pista
2 tramos de 3 pies (0,9144 m) largo 2 X 4
6 segmentos de 2 pies, 5 pulgadas (0,7112 m) largo 2 X 4
Estos conforman el brazo corto
Puede necesitar ser acortado, mira en mejoras
2 rectángulos de 3/4 de pulgada (2,54 cm.) madera contrachapada gruesa, 2 pies, 5. X 3,5 pulg (0.7112 X 0.0889 m)
También se incluye en el brazo de la madera contrachapada
1 segmento de 7 pies largo 2 X 4
el brazo se
2 rectángulos de madera gruesa de 3/4 pulgadas (1,905 cm), 1,5 pulg por pulg 2 (0.381 X 0.0508 m)
Los dos bits en la parte superior abierta del canal del corte... mantiene el canal de gota de «apertura»
* mirar el último paso, mejoras. Esto puede ser necesario cambiar
4 rectángulos de 3/4 pulgadas (1,905 cm) de espesor de madera de 9,5 X 5,5 (0.2413 X 0.1397 m)
4 rectángulos de 3/4 pulgadas (1,905 cm) de espesor de madera 9 X 4 pulgadas (0.1016 X 0.2286 m)
4 rectángulos de 3/4 pulgadas (1,905 cm) de espesor de madera 9.5 X 9 pulgadas (0.2413 X 0.2286 m)

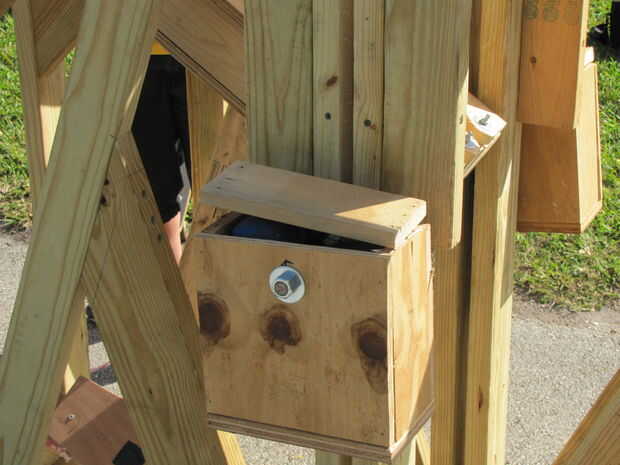

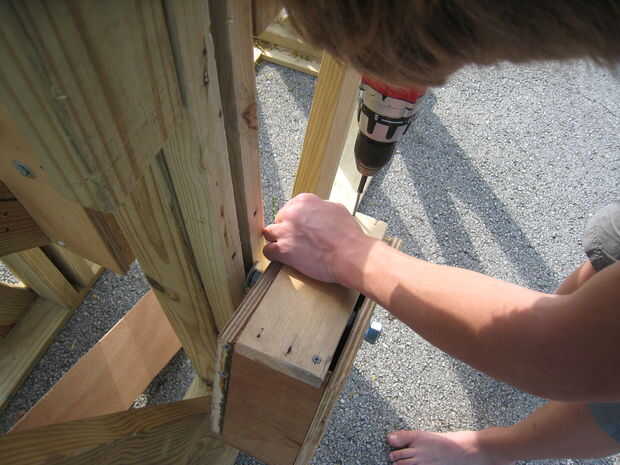

Tres apartados anteriores son para las cajas de contrapeso. Esto podría cambiar dependiendo de la configuración de pesos. Esto es lo apropiado para mí. Además, madera gruesa de 1 pulgada sería más fuerte.
Hardware
cerca de 250 2,5 pulgadas (6,35 cm.) tornillos para madera phillips cabeza drive, #8
Me gustaría conseguir más en el caso de algunas de sus jefes de la tira...
Si usted compra hacer madera pt seguro son aprobados para el uso en ella...
8.5 pulgadas (1,27 cm) tornillos para madera phillips cabeza drive, # 8
16 tornillos para madera en 1,5 (3,81 cm.), phillips cabeza drive, #8
3 pies (0,9144 m.) larga de 5/8 de pulgada (1,5875 cm.) de diámetro roscado barra, hilo de rosca grueso
NECESITA HACERSE MÁS GRUESO: VER MEJORAS
2 tramos de 2 pies (0,6096 m.) larga de 5/8 de pulgada (1,5875 cm.) de diámetro roscado barra, hilo de rosca grueso
Deba hacerse más grueso
nueces 20 5/8 pulg (1,5875 cm.), rosca gruesa
para la varilla roscada
arandelas de 24 5/8 pulg (1,5875 cm.)
otra vez para la varilla roscada
diámetro de 10 1/4 pulgadas (0,635 cm), pernos de carro largo de 5,5 pulgadas (15,24 cm.)
Para el conjunto del brazo
pernos de 6 1/4 pulgadas (0,635 cm), juego de hilo
para los pernos de carruaje
arandelas de 6 1/4 pulgadas (0,635 cm), que los pernos de carruaje
para los pernos de carruaje
Perno de ojo de 3/8 "x 4" (incluye tornillos)
juego 8 corta arandelas
Estos se utilizarán en el gatillo
Pernos de ojo de 2 1/2 "x 10"
Estos son los pins de gatillo
Ruedas, pesos

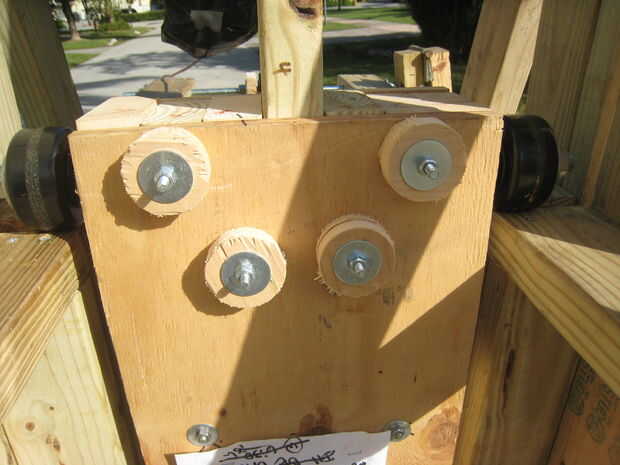

3 3. X ruedas de 1,5 pulgadas (7.62 X 3.81 cm) de diámetro, grado de 200 libras (90,71 kg) o más de la carga del cojinete de 5/8 id
Deba ser colgado si se cambia el diámetro de la varilla roscada
excelente sitio para ruedas barato, fuerte http://www.thecasterguy.com/
2 pesas de mano, 10 libras (4,54 kilos) *
2 pesas de mano, 8 libras (3,63 kilos) *
* debe ser capaz de encajar dentro de cajas de contrapeso
Honda
Aprox. 50 pies (15,34 m) de 3/16"(0,47625 cm) trenzado de cuerda de poliéster
Las líneas de Honda, rama 50 pies porque necesitaba cortar la longitud correcta para cada relación, usted probablemente wont realmente necesitan más de 15 pies.
Aproximadamente 25 pies (7,62 m) 1/2" trenzado de cuerda de nylon
(Esto es realmente para el gatillo)
en 15. X tela de mezclilla en 6,5 (38.1 X 16.51 cm.)
de la eslinga
Acaba de encontrar a un par de viejos pantalones vaqueros
Aprox. 10 pies (3,048 m) de cinta gorila
de la eslinga
1 llavero
Un anillo metálico sólido de cualquier tipo podría funcionar mejor.
Un clavo grueso.
Este es el pin.
No sé qué calibre mina fue, la encontré en la basura Compro uno por lo menos 4 pulgadas. El más grueso para mejor prevenir de flexión. Usted debe también cortar la cabeza si siguen saliendo los tiros hacia abajo no importa cómo se ajustan.
Si quieres un mejor sistema de pin, mira aquí el sistema de perno de tensor.
(tercera imagen de la derecha) Trebuchet.com de industrias RLT
Herramientas
ERM...
herramientas comunes
Si no tienes una METAL corte cuchilla para su sierra de calar, Sierra de arco
rompecabezas que utilicé aquí
Sierra circular (que he usado aquí) o ingletes y de mesa Sierra
necesita a inglete, corte y corte transversal.

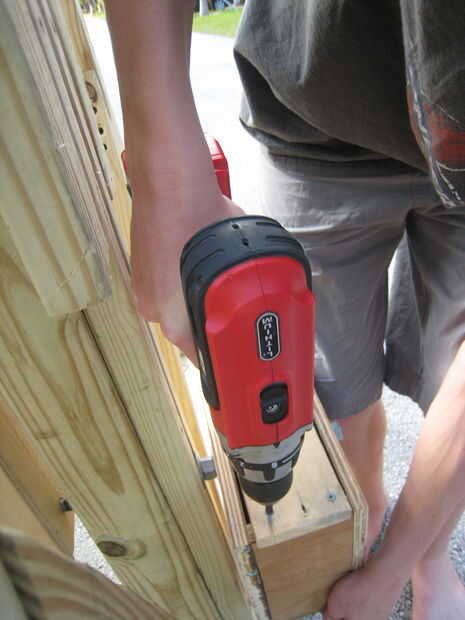

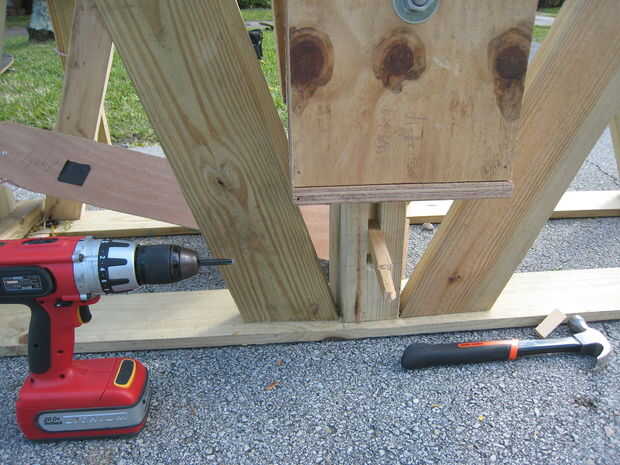

taladro (que utilicé aquí vino en un kit de aquí) con un variado taladro bit establecido, para agujeros, etc.. Una broca debe ser del tamaño de la varilla roscada (mina era 5/8", debe ser más gruesa) idealmente, el pedacito de taladro sería un pie de largo y 6 pulgadas, para que los agujeros en el brazo no desalineación. Lo explicaré más adelante...
también destornillador en sus tornillos.
Sierra de marquetería y lijadora orbital (que he usado aquí)
Llave de tubo de la varilla roscada
cuadrado de la velocidad
... Un poco estoy añadiendo estos como yo pienso de ellos...
Cinta métrica, regla
mazo de goma
martillo de uña
Umm...
Creo que eso es todo
OK en el paso 1
la base...
el principio...
