Paso 4: Extra ayudas y apoyos
1. doblado de llaves.

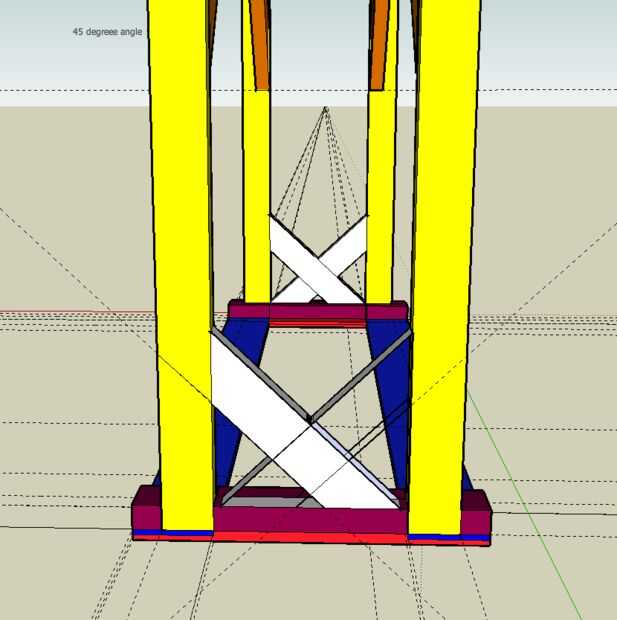

Estos son los 2 pies 2 largo 2 X 4s. Tienen cortes en ellos para que puede ser atornillados directamente a la base con su borde largo 2 pies al ras con el borde exterior de 2 pies de 1 X 6 corto. Los recortes van alrededor de los soportes de la pista principal. Después se atornilla por la base y a través de los soportes de la pista principal. El primero a través de la quinta imagen de sketchup mostrará esto.

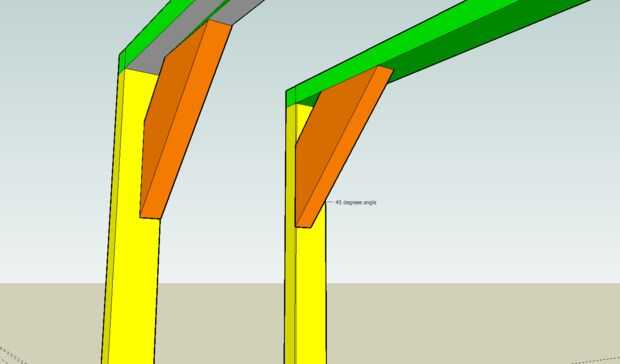

2. diagonal pista soporta. Estas son las cuatro secciones de pies de 1, 5 2 X 6. Si quieres la diagonal para ir exactamente 1 pie hacia fuera y 1 pie abajo de la esquina, usted necesita una medida más exacta, es algo así como pies de 1,41. Por suerte, no importa demasiado el tamaño exacto de estos soportes. Simplemente incline cada borde en un ángulo de 45 grados, para que la pieza es la forma de un trapecio. Otra vez, no importa el tamaño exacto de la ayuda, pero el borde largo debe ser menores de 1 pie, 6.
La colocación de estas piezas se muestra en el cuadro VI. Básicamente, ponerlos en la esquina donde apoya la pista y la pista se reúnen. Poner en ese rincón, hacia el interior. Una vez más, la colocación lateral en este rincón no importa siempre y cuando ambos bordes de la diagonal satisfacer uniformemente a lo largo de la pista y el apoyo.
Utilice tres tornillos en cada lugar que la diagonal toca la pista o ayuda.

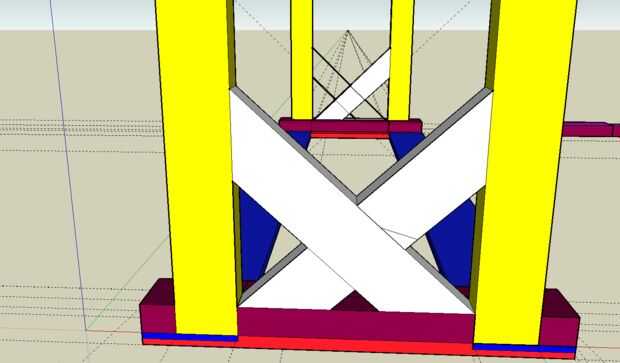

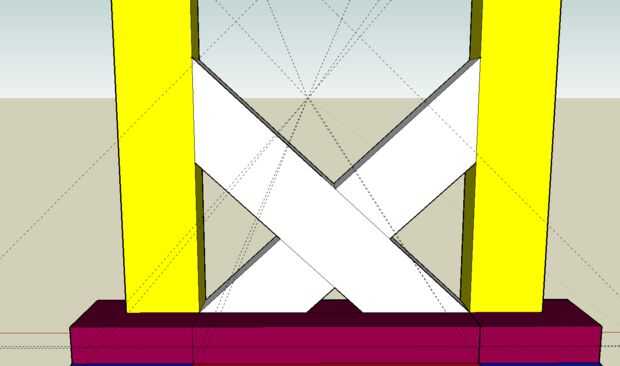

3. y por último, para las ayudas adicionales, contamos con los apoyos diagonales laterales. Estos mantienen la distancia entre las dos pistas de estrechamiento o ensanchamiento. Desafortunadamente, hubo algunos problemas en la base de sketchup que hice (y no podría ser fácilmente corregida) que lanzó un par de mediciones. Por lo tanto, los apoyos diagonales laterales no salen demasiado bien... Pero estoy seguro de que usted conseguirá la idea. Son básicamente las mismas cosas que las diagonales de 2 x 6 excepto que son 2 X 4 y tienen más vueltas de medio cortadas en ellas. Así que, otra vez, cortar los extremos de todos los 1 pies, 5 pulgadas 2 X 4s en un inglete 45 grados.

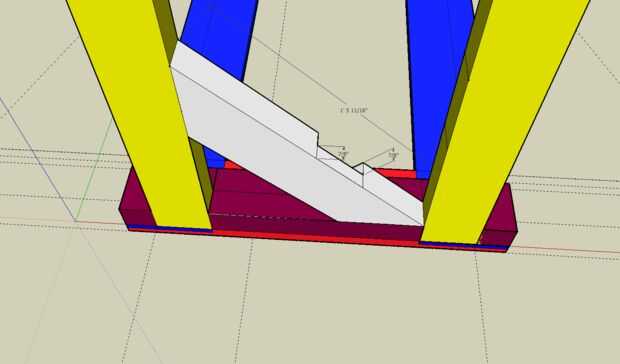

Posición entre los dos soportes de la pista principal y traza una línea lo mejor que puede a lo largo donde se superponen; Esto es donde se corta la media caña. Esta vez, es la profundidad media de 1 2 x 4, que es 0.75 (3/4) pulgadas. Para cortar la media caña, consulte el paso 1. Es el mismo proceso de corte de ranuras, martilleando la madera y lijado suave.
Siga las medidas dadas la profundidad y la anchura del corte. Recuerde que la longitud es realmente sólo 1 ft 5 en.
Por ahora se realizan con los apoyos extras...
Aunque más adelante hay más.
