Paso 8: brazo
Por suerte, también es bastante fácil de hacer. Te hace falta:
6 segmentos de 2 pies, 5 pulgadas (0,7112 m) largo 2 X 4
2 rectángulos de 3/4 de pulgada (2,54 cm.) espeso bosque, 2 pies, 5. X 3,5 pulg (0.7112 X 0.0889 m)
1 segmento de 7 pies de largo 2 X 4 sin embargo, si desea que su brazo más largo, acabo de adquirir esta pieza ya. Usted puede Agregar siempre en más adelante, pero es más fácil para conseguir un tiempo suficiente en el principio-antes de todo pegan.
3 pies (0,9144 m.) larga de 5/8 de pulgada (1,5875 cm.) de diámetro roscado barra, hilo de rosca grueso
diámetro de 10 1/4 pulgadas (0,635 cm), los pernos de carruaje larga de 6 pulgadas (15,24 cm.)
Para el conjunto del brazo
pernos de 6 1/4 pulgadas (0,635 cm), juego de hilo
para los pernos de carruaje
arandelas de 6 1/4 pulgadas (0,635 cm), que los pernos de carruaje
para los pernos de carruaje
.. .y varios de los pernos de la varilla roscada de 5/8".
Si nos fijamos en los materiales y las fotos del brazo, probablemente no será demasiado difícil para usted averiguar cómo va junto.
Antes de empezar, había algunos problemas.
1. no tengo un taladro de broca lo suficiente como para ir a través de todos los 2 x 4 de brazo corto, así que tuve que taladrar los agujeros individuales en cada individuo 2 X 4 y espera que alinearon. Bueno, no porque no tengo una prensa del taladro. Tomó mucha fuerza a los pernos a través de la llave porque alinean. Por suerte, finalmente alineados los orificios. Aunque todavía no estoy seguro cómo eso sucedió. Tal vez la madera "estirado" y luego se mantuvo en su lugar como el pegamento seca. Todavía no estoy seguro.
Básicamente lo único que estoy intentando decirte es: Perfore un orificio con un taladro con un largo suficiente broca a través de todas las juntas del brazo corto a la vez. Utilice un taladro si vas hacer un agujero porque un agujero necesita alinearse mejor que un puñado de los más pequeños. Luego atornillar el tornillo a través de cuando se necesita hacer.
2. el pin... es una mierda. Era un viejo oxidado doble cabeza clavo. Pensamos que la lanza hacia abajo fueron causada por estas dos cabezas. Las crestas cogería a veces en la cabeza y a veces no. También se doblaría de posición debido a la fuerza del proyectil que hace pivotar. Por lo tanto, utilizar el sistema de torniquete que menciono en la introducción. También utilizar un aro metálico continuo, liso
3. para mi proyecto, tuve que hacer el brazo corto tiempo suficiente para adaptarse a los huecos de contrapeso. Si vas a utilizar una relación más corta, por ejemplo 3.5: 1, hacer las piezas de brazo corto más cortas. Esto tendrá más peso en el brazo largo, que debe ser lo más ligero posible.
4. hacer el brazo mucho más ligero. Mina debe se han fabricado en aluminio o afilado hacia el final, pero funcionó bien al final.
OK deja empezar. Voy a asumir que es taladrar un agujero largo a través de todas las piezas del brazo corto. Si no, simplemente Mida las distancias de cada pieza con la mayor precisión posible.
1. bastante simple paso. Recuerde que acortar las piezas brazo corto si está utilizando una proporción más grande que tendrá que hacer más corto. de lo contrario el brazo largo será demasiado pesado.

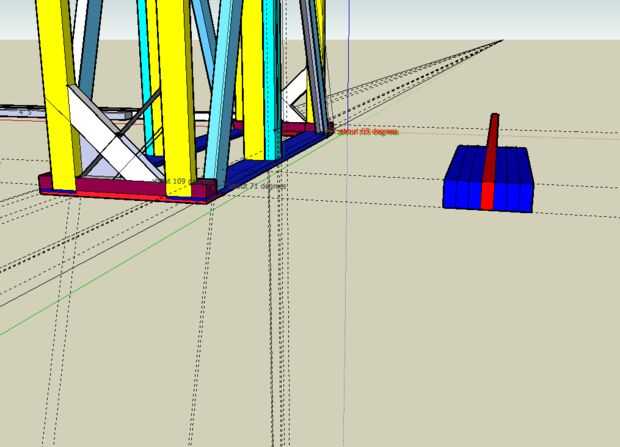

OK, se encuentra una superficie plana y 3 piezas de chatarra de 2 X 4. Coge 3 de las piezas de 2.5 pies. Poner una cantidad generosa de pegamento en el lado más plano, el lado de 3,5 pulgadas. Ponen uno encima del otro, asegurándose de alinean los bordes.

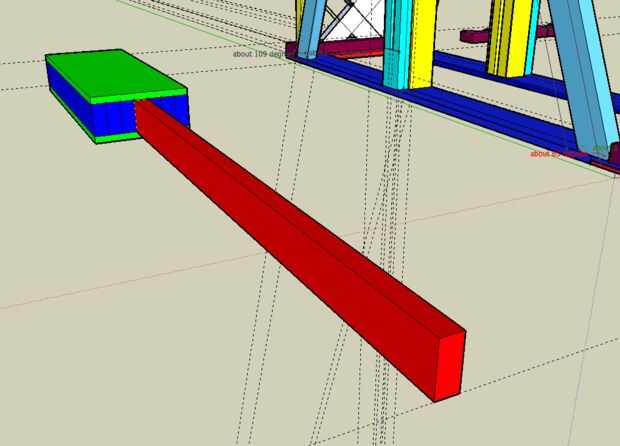

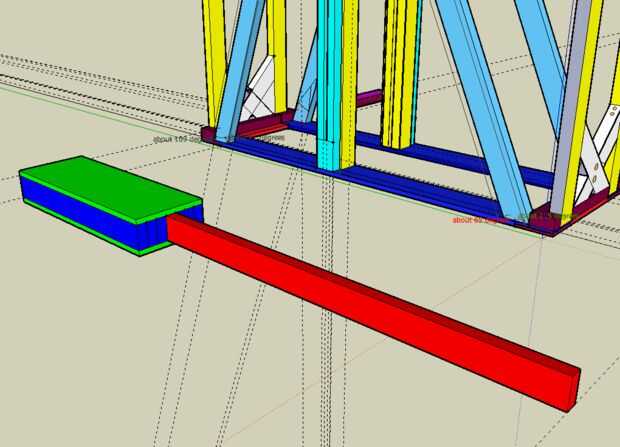

2. a continuación, ponga el pie 7 pieza encima de la pila de tres y al final descansar en la pila de madera de desecho para mantener su altura incluso y paralelo con las tres piezas que han sido pegadas.

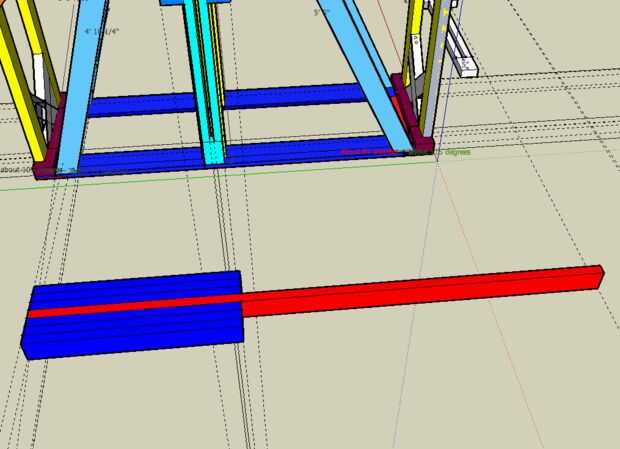

3. Coloque las tres últimas piezas de las secciones de 2.5 pies en la parte superior del brazo. Como un recordatorio... olvide agregar el pegamento...
4. por último, todo alineado, empotrar en la pila y deje secar. Recuerde que para una relación diferente (más grande) usted necesitará acortar el brazo corto. 3.5:1 trabajó mejor en mi experimento, y hay un montón de material adicional añadiendo peso a brazo largo.
6. Perfore a través de la cosa entera horizontalmente para los agujeros de perno. Ponga el agujero para el tornillo del contrapeso aproximadamente una pulgada y media desde el final. Ponga el agujero cociente dondequiera que vaya. Diferenciará dependiendo de su relación.
Si tiene una cierta relación en la mente pero no sabes de las longitudes, uso este ejemplo:
* Quiero una relación de 3.5:1. Esto significa que 3 y 1/2 piezas de brazo corto y brazo corto sí mismo igualan a la longitud total de mi viga entera. el brazo corto es el 1 (en proporción) y el brazo largo es la 3.5 (en el cociente) -3.5 veces más que el brazo corto.
así que:
Quiero una 3.5:1 relación y 7 ft largo total de la viga.
3.5 + 1 representa la longitud total (corto y brazo largo). Sume los dos números de su relación.
4.5...
luego dividir la longitud total por ese número.
7 ÷ 4.5 = aproximadamente 1.6
Este número es la longitud del brazo corto en pies (si mantiene todo en pies)
entonces el brazo largo sería 3,5 veces la...
1.6 x 3.5 = 5.6
entonces, para comprobar que le añadimos el brazo corto y largo longitud del brazo juntos:
5.6 + 1.6 = 7.2.
Eso es un poco más de 7 pies porque doblé ÷ 7 4.5 para arriba, era realmente 1.55555555
así, la colocación no tiene que ser exacta, pero los números de ayudan si usted puede seguir.
Así que para una relación 3.5:1 y viga de 7 pies, mi brazo corto sería 1,55 pies y mi brazo largo sería 5,6 pies, más o menos. El agujero del tornillo eje perforado en el brazo corto 1,5 pies desde el extremo.
Luego se corta el brazo corto 2 X 4s unas 3 pulgadas más largos que el número de brazo corto para la fuerza.
AHORA después de esa lección de matemáticas... volver a construir el brazo

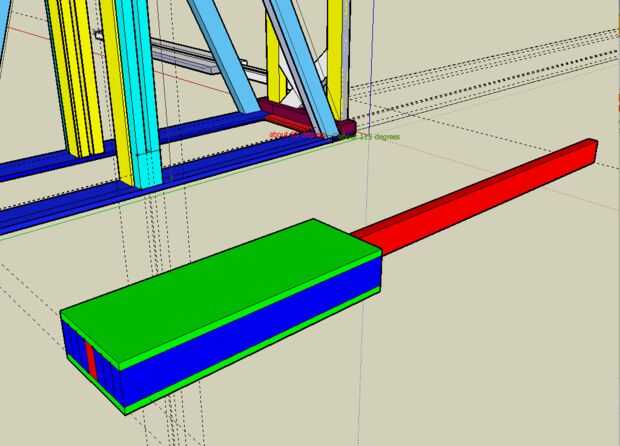

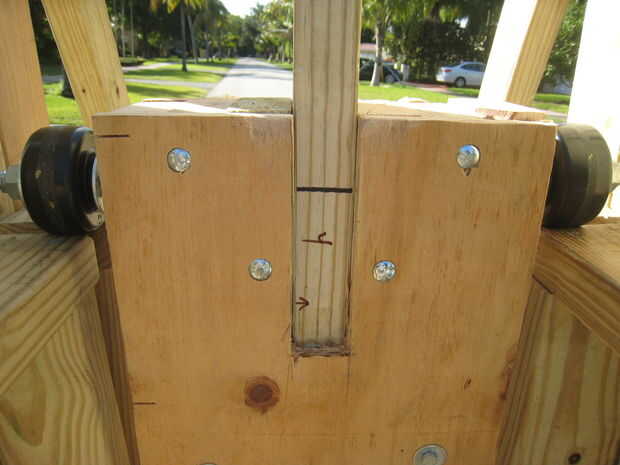

5. Alinee las piezas de madera contrachapada y taladre agujeros para los pernos de carruaje. Repartidos uniformemente y asegúrese de que ninguno de los orificios pasan por los agujeros de perno. Entonces sólo empérnela todo... Puedes mirar y copiar mi arreglo de la perno si realmente no sabes qué hacer. Recuerde, sin embargo, que si su brazo corto es más corto tendrá menos tornillos.
6. por último, cortar el rectángulo de madera para que no golpee la rueda sobre el borde de la madera contrachapada como el brazo cae. corte de 6 pulgadas desde el borde, a lo largo del brazo de 7 pies de largo.
También cortar los trozos de guía de madera y arena por donde se golpea en el brazo de madera contrachapada para eliminar los "golpes", que el brazo se ralentiza y pierde energía.

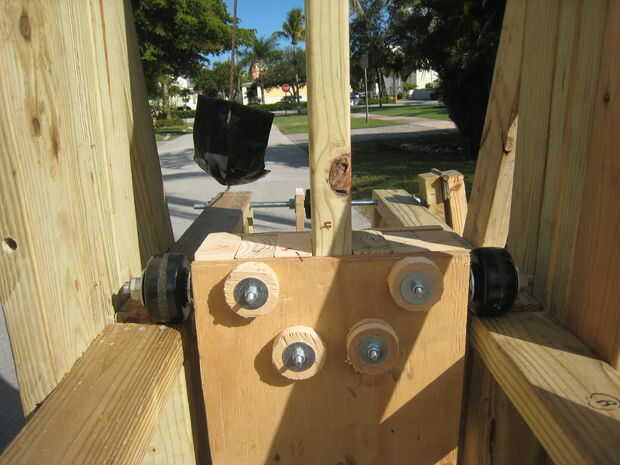

7. use una llave para enroscar la varilla roscada a través de los agujeros que hiciste... Asegúrese de que cabe y es nivel. Para conseguir en, necesita a algún tipo de cabeza en él para la llave. En un extremo el tornillo de la varilla en un tornillo, arandela y perno otra en ese orden. Apriete los pernos juntos, intercalando la lavadora. Utilice el tornillo superior para atornillar en y la parte inferior uno para destornillar. ... sí, funciona

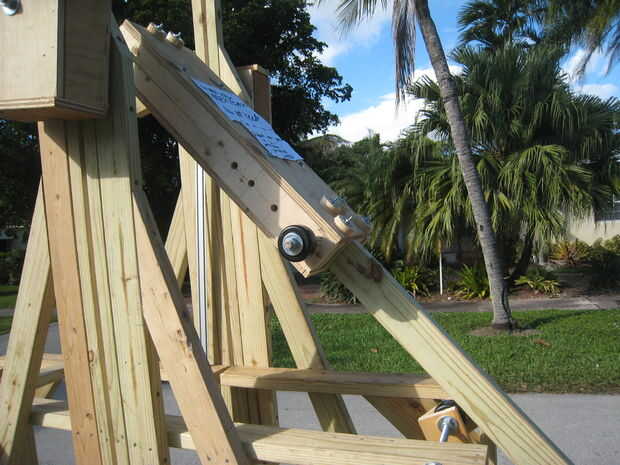

8. Perfore un agujero en algún lugar cerca del final de la arm...it no importa, pero debe ser por lo menos 3/4" de cualquier borde. Debe ser perforado hasta el lado más plano del borde 3,5 pulgadas. Por último, Martille un clavo en cualquier lugar en el extremo del brazo. Este es el pin.
El brazo se hace.
