Paso 13: Parte 4: soldar tiras de LED
Generalmente las tiras de LED vienen en un rollo. Que significa que viene solamente de una manera lineal. Así que tenemos que cortar la tira de LED en longitud apropiada a la base y colocar las tiras de la soldadura de forma triangular.
Este es un gran Instructable sobre la manera de"soldadura":
Utilizar como referencia si no estás demasiado familiarizado con soldadura.
También debe saber lo básico de electrónica antes de este proceso.
Aquí hay algunos instructables informativo sobre electrónica básica:
Materiales:
1. RGB LED luz de tira
http://www.Amazon.com/SUPERNIGHT-Waterproof-300LED...
2. RGB controlador de Panel táctil
http://www.Amazon.com/wall-mounted-Channels-contro...
3. soldador
4. soldadura
5. flujo
6. conectar los cables 22Gauge
7. manos
Pasos:

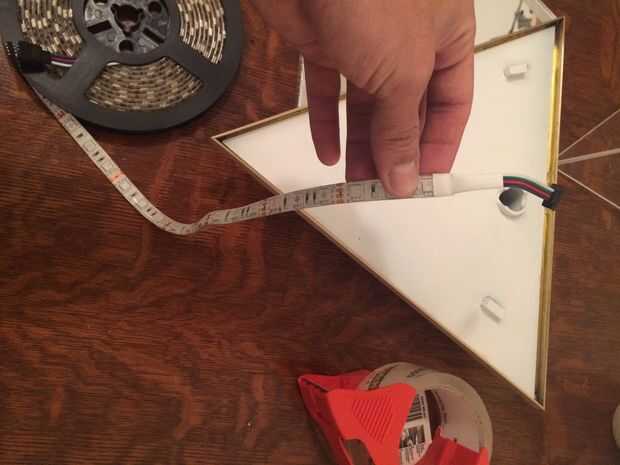

1. Desenrolle el rollo de tira de LED y medir la longitud correcta.

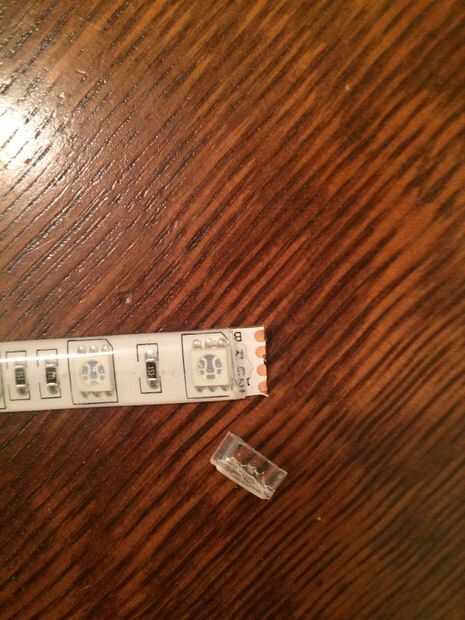

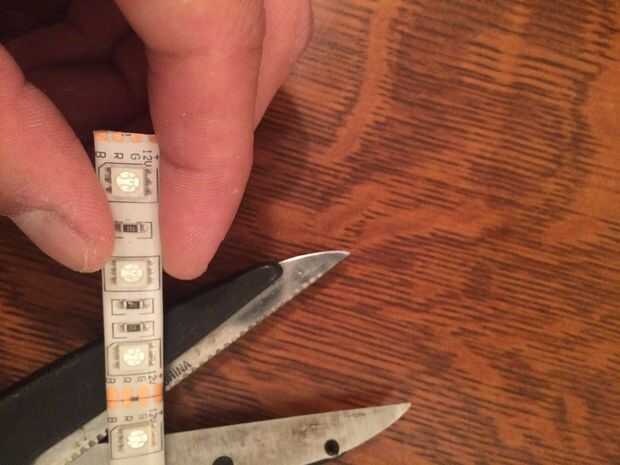

2. corte donde se encuentra el icono de la tijera.

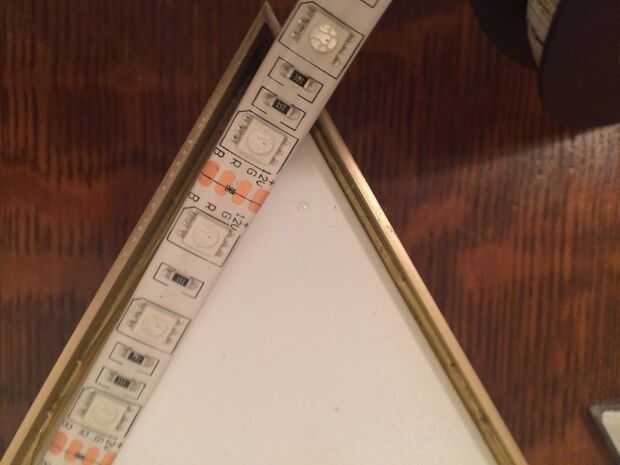

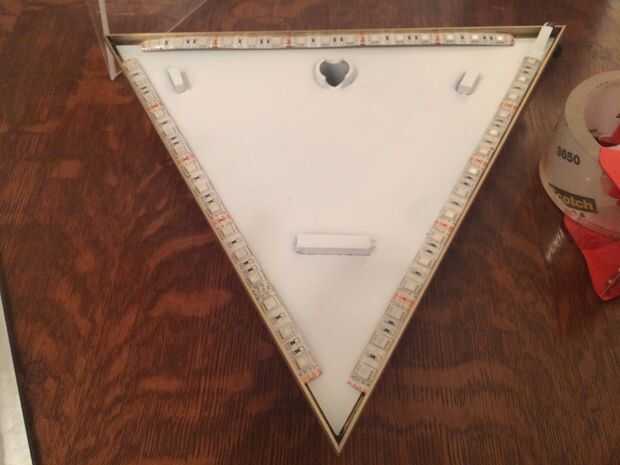

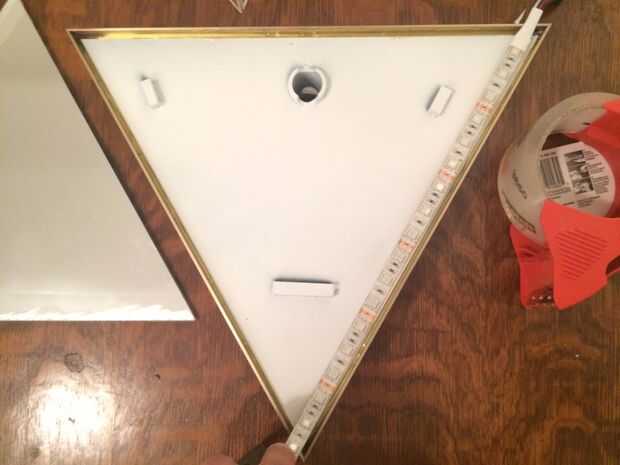

3. Repita el proceso 2 veces más y colocar las tiras en la base superior. Asegúrese de que la dirección de las tiras de LED van en la misma dirección. Es fácil de estropear esto!

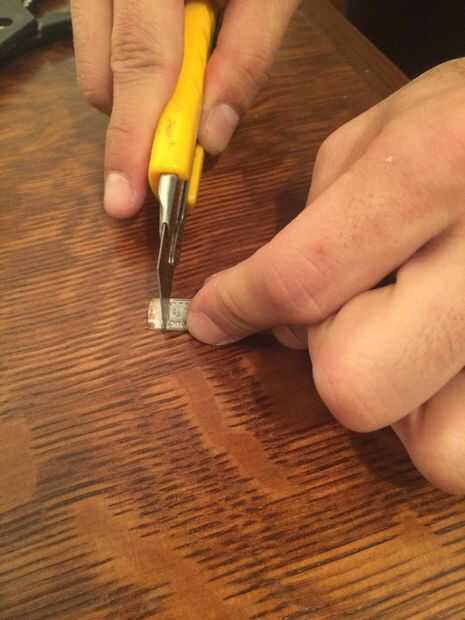

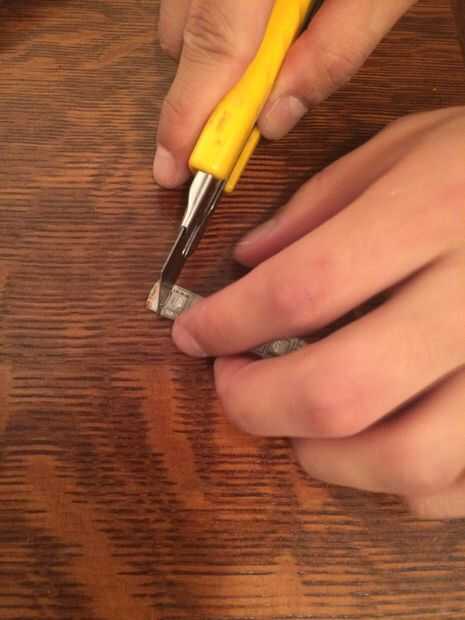

4. la mayoría de las tiras de LED tienen un acabado resistente a la intemperie. Por lo tanto, usted necesita utilizar un cuchillo del exacto para cortar la prueba del tiempo acabado al final donde quieres soldar.

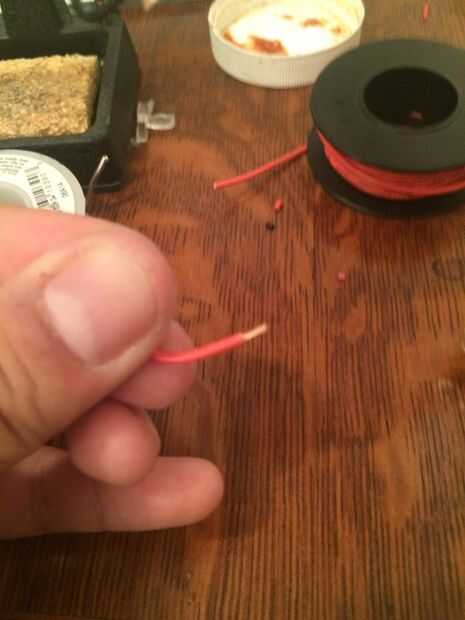

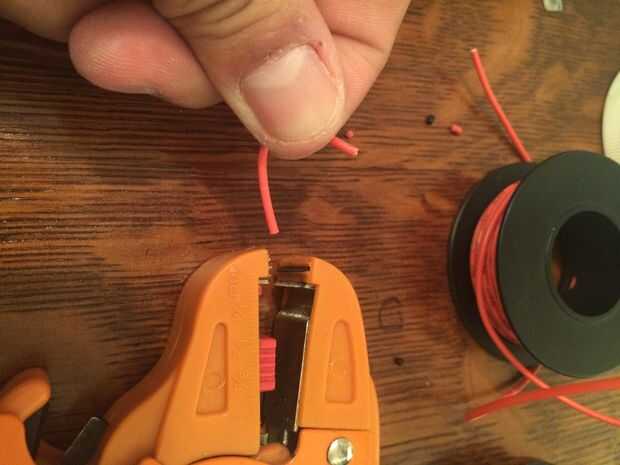

5. utilizar un striper de alambre, exponer los cables al final.
6. Corte el cable a aproximadamente 1 pulgada a 1,5 pulgadas de longitud.

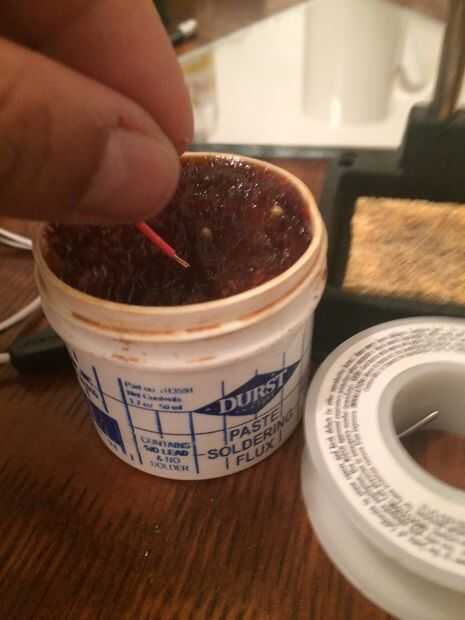

7. sumerja los cables ligeramente en flujo.

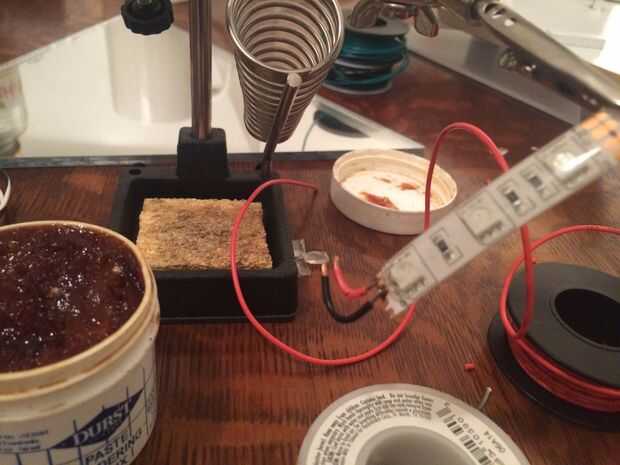

8. con ayuda de las manos, sostenga la tira de LED en su lugar.

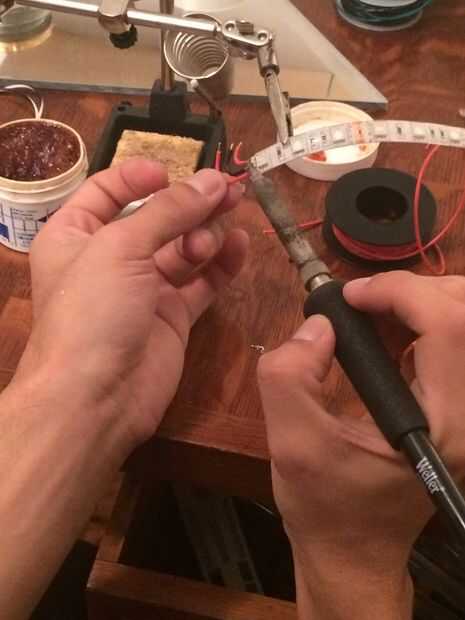

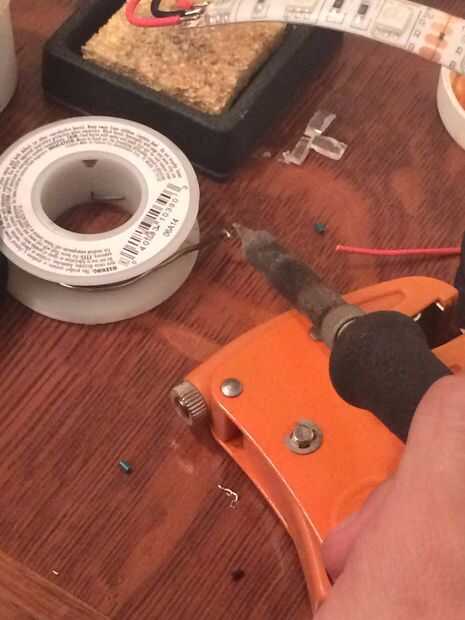

9. Coloque el cautín para soldar. (Justo lo suficiente como para que ello formará una pequeña bola)

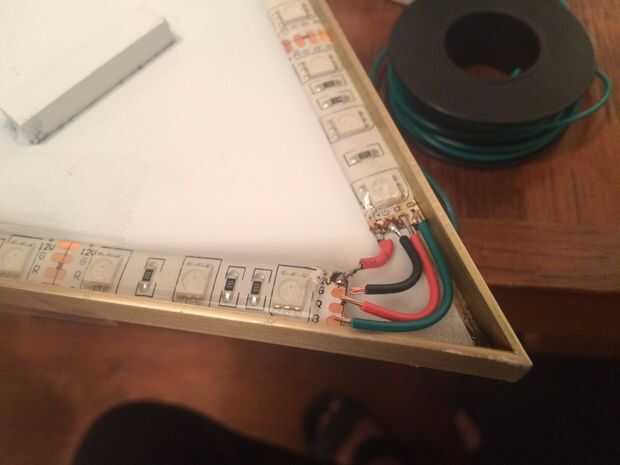

10. Coloque el alambre expuesto en la parte superior el punto recubierto de cobre. (R, G, B, V +)
11. aplicar soldadura.

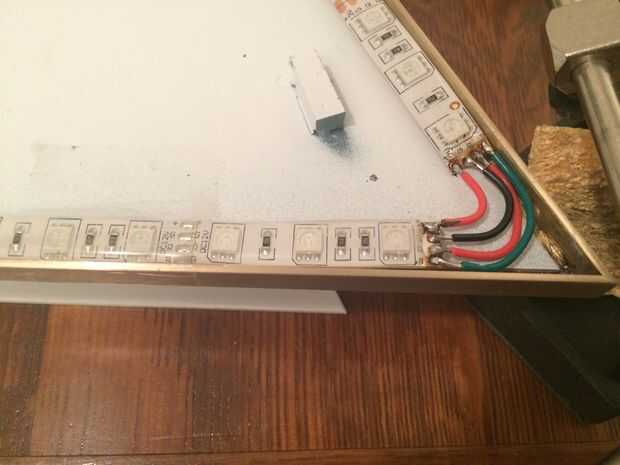

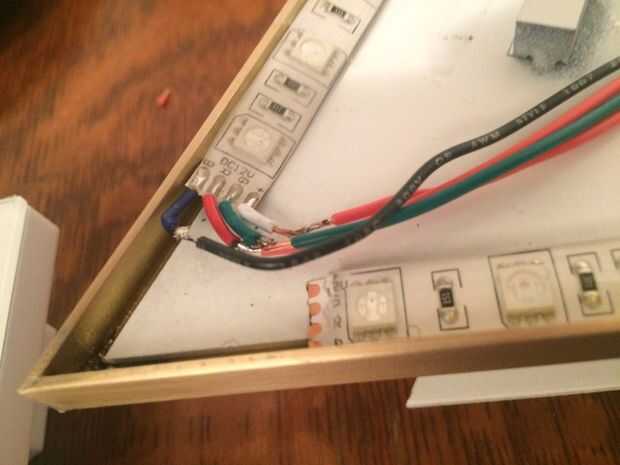

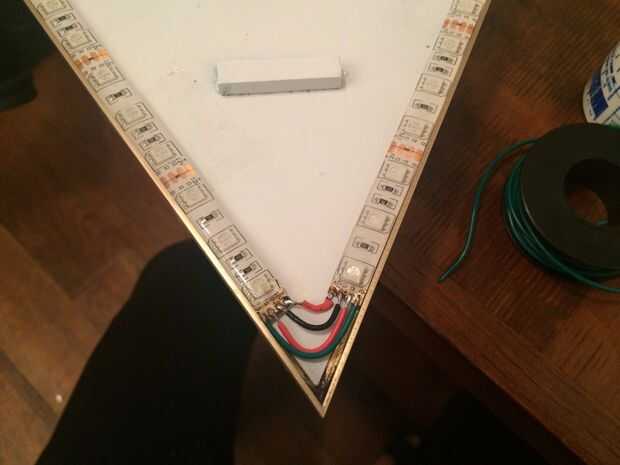

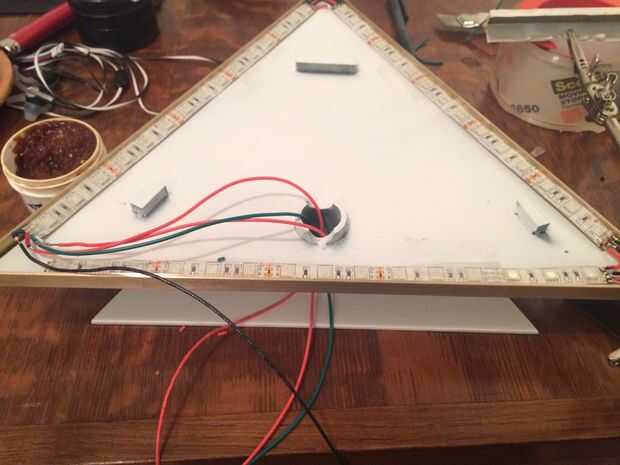

12. Repita el proceso hasta que todas las tiras estén conectadas. Rojo a rojo. Verde a verde. Azul azul. Tensión de voltaje en.

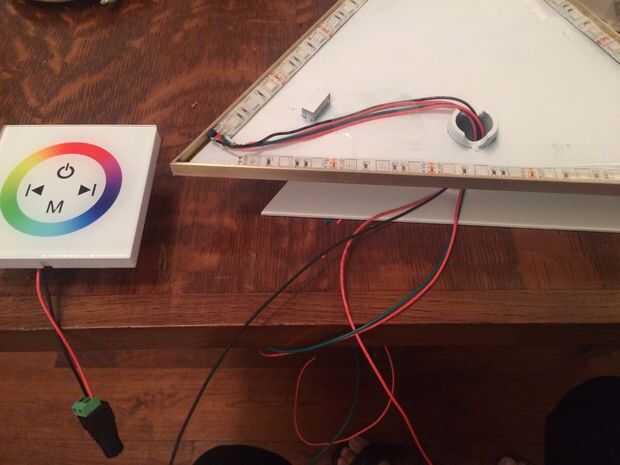

13. Tome todos los cables a través del tubo que creamos anteriormente. (sí. Ahora es momento todo el trabajo que entró en la creación del tubo vale la pena).
Ahora usted está listo para conectar la energía y las tiras de LED de prueba.
