Paso 2: Conecte la unidad de disquete

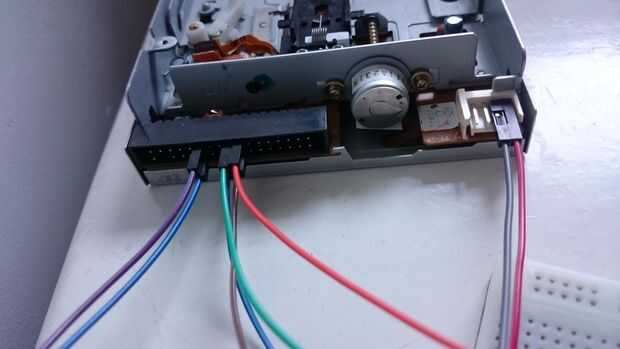

Conectar el disquetera pin 11 al pin 12 de la disquetera. Se trata de los cables grises en la fotografía. Este es el interruptor"on" para la unidad de disquete.
Conectar el pin 18 de la unidad de disquete al pin 11 en el Pi (gipo 0) es el cable amarillo y rojo en la fotografía.
Conectar el pin de la unidad de disquete 20 a pin 12 en el Pi (gipo 1) éste es el cable verde y cian en el cuadro.
Ahora conectar el pin de la unidad de disquete 17 y 19 al pin 6 en el Pi (tierra) este es el cable naranja, azul y marrón en la fotografía.
Es la razón para usar un protoboard y una hembra a macho cables cuando se pueden usar a hembra cables entre la unidad de disquete:
1. le da más espacio para moverse las cosas.
2. es más fácil de esta manera cuando se trata de perno 17 y 19 de la conexión a tierra.
