Paso 4: soldadura

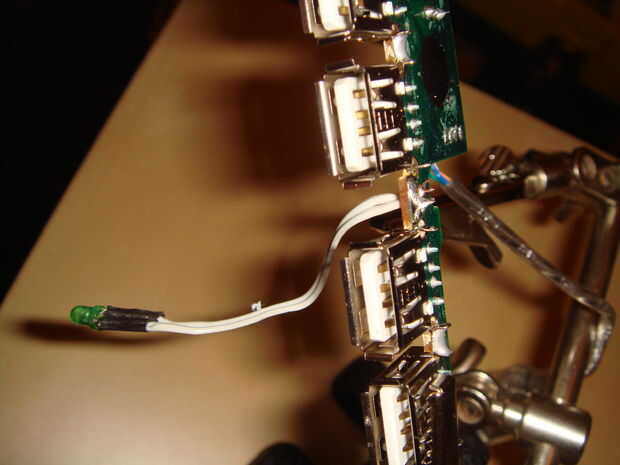

Soldar dos cables y de encogimiento de calor alrededor de las juntas
Re conectado los cables a donde recién quitados lo LED en el tablero
Ahora el poco encontré incómodo. Para hacer una unidad invisible tenemos que colocar a uno de los puertos. Elegí uno de la extrema derecha. Todavía quiero que el aspecto de un puerto de trabajo por lo que no quiero desoldarlo ni quiero bloquearlo desde el frente por la misma razón.
Mi solución es cortar la alimentación de 5V dentro de la toma.
En primer lugar que tienes que localizar el pin correcto, no desea que corte el mal uno en cualquier lugar en este proyecto.

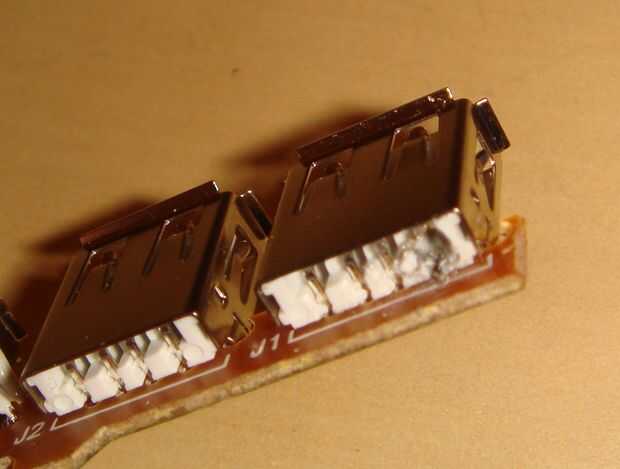

Corte 5v plomo dentro del puerto (falso) sin usar una Dremel teniendo cuidado de las piezas circundantes.
Ahora que el puerto no puede conseguir energía.

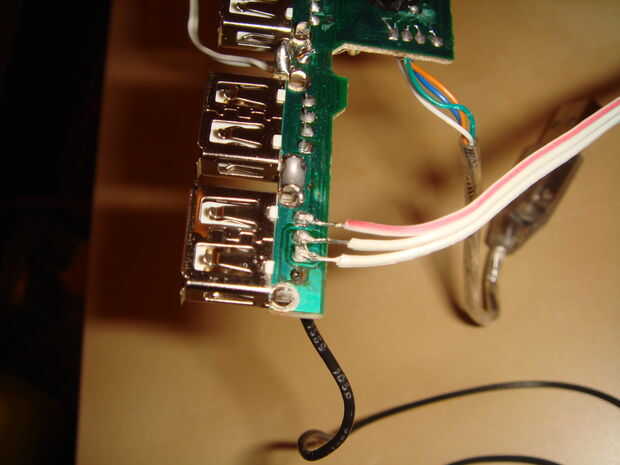

En la parte inferior de la Junta Directiva necesita soldar los cables a los cuatro contactos y una en la pantalla donde se encuentra el puerto de 'falso'. Efectivamente está conectando le oculta en coche hasta el punto antes de los 5 voltios se ha cortado. Cuatro de esos cables se va directamente a la unidad USB y uno para el interruptor de láminas se oculta unidades (línea de 5v).
Nota: Esto fue un viejo pendrive así que decidió soldar directamente a los cables y ahorrarme un conector. Si desea que la unidad a ser desmontables en el futuro para el reemplazo o actualización que recomendamos que añadir un conector USB para este circuito ya que es muy torpe cambiar la unidad en una fecha posterior de lo contrario.
El precio de pequeñas unidades flash USB en el fondo y mucha gente incluso les regalando no estimo necesario pero esto es algo a considerar.
Tomar su elegido, traba de interruptor y conecte un cable a cada terminal
Los terminales de la lata y la soldadura de los cables (algunos conmutadores tienen terminales de tornillo).
Desoldar los + 5v que entran en el centro de la PC, he usado un multi medidor conectado al pin sabía era 5v en la base entonces tocó el soldado extremos del cable en el tablero hasta que el pitido.
Soldar un alambre del interruptor en el centro y el otro desoldadora 5v de la placa.

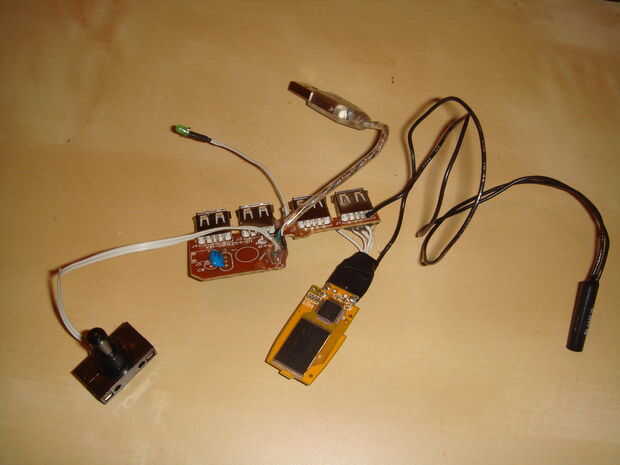

Ahora la prueba. Antes de montar todo este interior construir y probar por separado. Algunos de sus problemas pueden incluir LED de forma incorrecta, conexión floja, que falta. Algunos de los alambres fueron débiles (que era uno de mis problemas) así que tan pronto como ha sido plenamente probado seguro las juntas con un poco de pegamento con la pistola encoladora fiel. Coloque algunos cinta aislante a la parte inferior del eje y las juntas de la unidad flash para detener cualquier cortocircuito.
