Paso 9: Preparar tapa de la botella
Componentes:
2 tapas de botella
1 imán de tierra rara
HERRAMIENTAS:
Cuchillo del exacto
Taladro
Pedacito de taladro varios agujeros
Pluma
Pistola de pegamento caliente
Dos tapas de botellas se utilizan en este proyecto, uno tiene los LEDs y tiene un agujero para el botón en el centro, el otro tiene un imán de tierra rara y es una tapa protectora para el microcontrolador. El PCB es más grande que las tapas pero la ilusión es verse en la noche, aunque yo quiero que se vea profesional en el control de la luz, no es necesario que sea una completa encapsulación de la Junta.

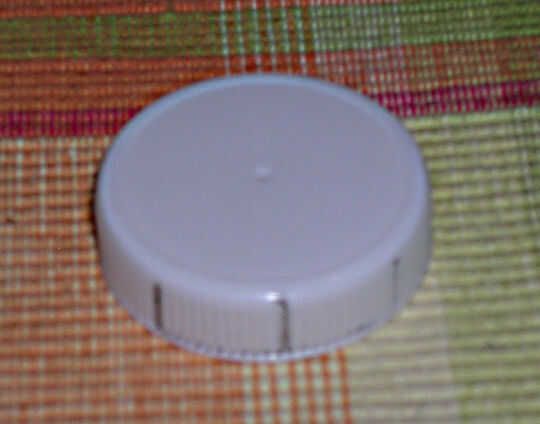

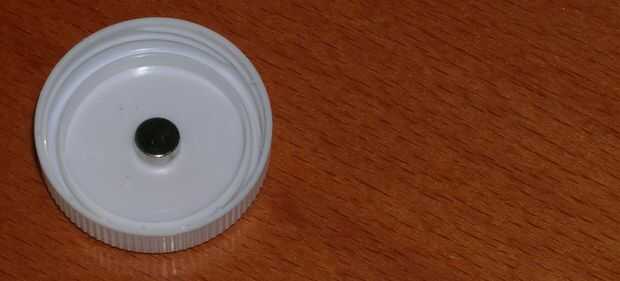

Para preparar la tapa trasera, colocar un imán de tierras raras en el centro y pegamento caliente en el lugar. Marcar la tapa con los agujeros para los LEDs fue bastante fácil, dividí las crestas total alrededor de la circunferencia de la tapa por los LEDs total para obtener la cantidad de crestas entre el centro de cada agujero. Marque las líneas, a continuación, con la paciencia y el cuidado, coloque el borde de la tapa sobre un palo y el taladro lentamente para empezar el agujero; sería una pérdida de tiempo si usted perforar siete agujeros entonces fallados en el último agujero cuando el taladro se desliza, esto no sucedió, si tienes una prensa mejor que mejor.
Perfore un agujero del mismo diámetro que la parte roscada del botón, el botón sobresaldrá a través en el centro de la tapa y la rosca debe proporcionar un ajuste de interferencia. Con un cuchillo del Exacto, corte el sello pequeña cresta en la parte interior superior de la tapa; asegurándose de no cortar hacia los dedos ni carne, que mantiene la sangre se escape.
Con un exacto cuchillo, cortar dos ranuras 1/4" aparte y 1/4" de grosor entre dos agujeros en el lado de la tapa, esto es para los cables que van a la pila de 9V.

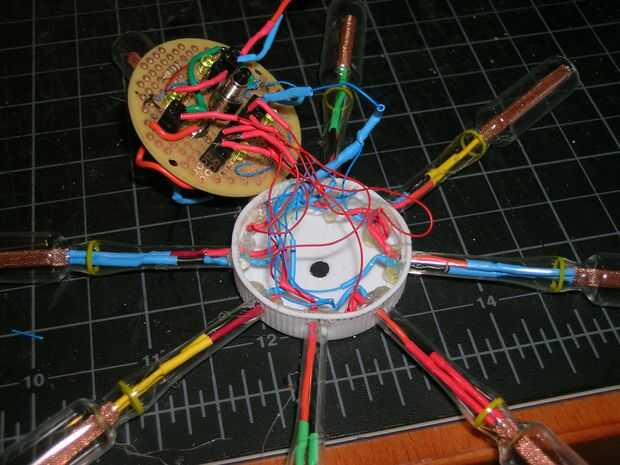

Coloque el extremo de la flauta de la Asamblea de LED y pegamento caliente en el lugar. Asegúrese de no pegar las flautas demasiado profundo en la tapa, necesitamos el espacio para los cables. La soldadura de cada LED suelo conduce a una ventaja de nuestro arnés "Y". Conecte con el conector de tierra, 4 abajo a la derecha.
Nota: las clavijas mini se numeran desde la parte superior izquierda hacia abajo y luego abajo a la derecha en la parte superior, pero no quiero usar esos números para evitar confusiones con el número de los pines de I/O.
Centro de la tapa trasera del lado del microcontrolador y pegamento caliente un cordón alrededor de su circunferencia.
Hacer todas las conexiones de los LEDs, el arnés "Y" está vinculado al pin 2, y cada uno del positivo de LED lleva en secuencia del pin 3 a 10.
Prepare el cable de alimentación. Debe ser lo suficientemente largos para caber bien en un bolsillo. Como un truco para agrupar lo positivo y negativo conduce a través de la longitud del cable, utilizar 1/4" tubería siempre 3" del encogimiento, no hice aquí, pero tienen en el pasado y ha sido bueno para manejo de cables. Lleva un pasador en el extremo de lo positivo y negativo del lugar. Empuje en los + 9V y la tierra en el Mini, utilizando los puentes como conectores.
Conectar una batería de 9V y esperar a que el chip inicializar, cuando se está ejecutando, presione el botón y compruebe las secuencias.

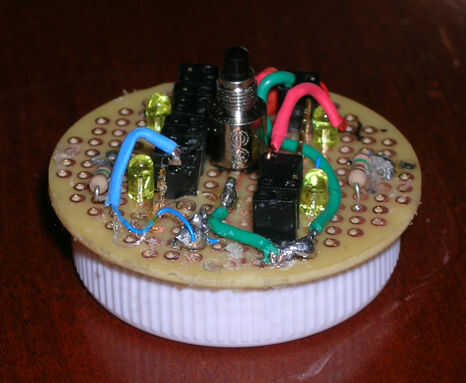

Cierre la tapa superior para que el botón está pegando por el centro de la tapa y el tapón quede a ras con el PCB. Punto pegué en 4 lugares alrededor de la tapa para que pude abrirlo en el futuro. Esto resultó para ser una bendición, ya que en noche de Halloween, el centro de la ruidosa multitud fue un poco áspero en la flor y que necesita para ser fijado al día siguiente. Que te diviertas.
/*++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++*/
