Paso 1: Componentes, herramientas y consejos
COMPONENTES
1 Mini Arduino
1 resistencia de 10K ohmios 1/4 watt (usado como un resistor de pull-down)
1 resistencia de 150 ohmios 1/4 watt
8 frascos de vidrio
8 LED ' s - 2 rojo, 2 azules, 2 verde, 2 amarillo
2 tapas de botella de plástico de 1 galón géiser de cristal botellas de agua
1 redondo de circuitos (Radio Shack)
1 carrete cable de conexión de teflón calibre 32 rojo
1 carrete cable de conexión de teflón calibre 32 azul
1 carrete cable de hilo AWG 24 rojo
1 carrete cable de hilo AWG 24 azul
1 pulsador mini
1 clip de batería de 9V con cables
10 pernos de puente (tomados de la antigua placa base del ordenador)
2 LED amarillo (para el disco de flor)
1 malla de cobre fino de la hoja
Imán de tierras raras 2
HERRAMIENTAS
Soldadura de hierro
Alicates de corte de alambre pequeño
Peladores de alambre (opcional, pero vale la pena tener)
Manos (no es una opción si usted es serio)
Pistola de calor
Tubería del encogimiento, dos de los más pequeños de los tamaños disponibles 3/32"
Pistola de pegamento caliente y pegamento
LED (uso al programar el mini
Placa Arduino Diecimila o NG o el Mini adaptador USB
Cable USB
Computadora
Software compilador de Arduino - gratis descargar desde el sitio de Arduino
Taladro
Pedacito de taladro varios agujeros (con múltiples orificios es mejor pero cuesta)
Protoboard (si no tienes uno, haz uno)
Los cables de puente con cocodrilo clips en cada extremo
Lupa de pie o lupas (opcional)
Alicates de punta
Notas sobre piezas, herramientas y técnicas

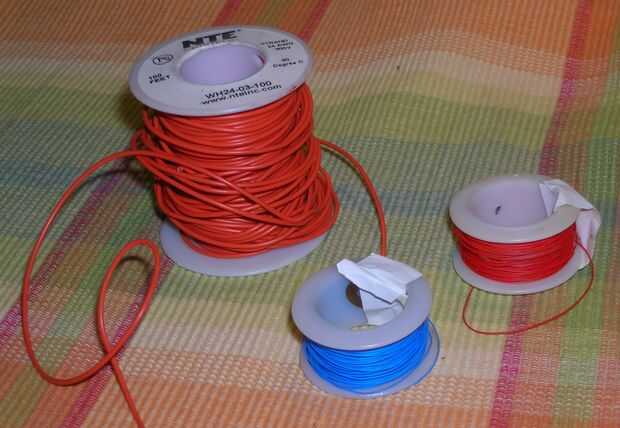

El cable de conexión de teflón es caro, lo siento, pero es necesario que los pequeños confines de disco de la flor. Tal vez hay menos costoso alambre de calibre, pero no he podido encontrar localmente.

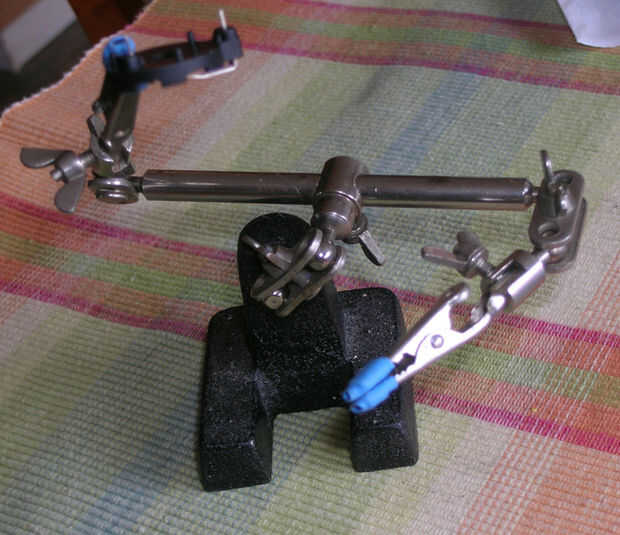

Ayudar a las manos es obligatorio si usted es serio acerca de ocuparse vanamente. Con un soldering iron caliente en una mano y la soldadura en el otro, no se recomienda mantener el trabajo con la boca. Las manos son tan invaluables me nombré mina Igor.
Para hacer mejor Igor, he añadido algunas a los dientes de los cocodrilos de la tubería del encogimiento del calor. Esto proporciona un buen agarre en los cables y les impide dañar circuitos y otras partes delicadas; proporciona aislamiento eléctrico así. Igor es un asistente de laboratorio muy buena pero a veces puede ser muy ornery.

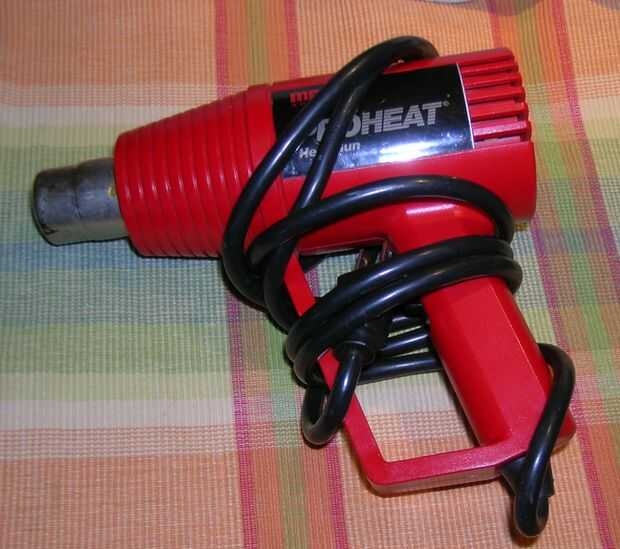

Después de construir muchos proyectos electrónicos sub-estándar, era evidente desde el principio que impidió que cinta aislante de calidad en el trabajo; una pistola de calor y la tubería del encogimiento son necesarios si va a crear trabajo de calidad que falla menos.

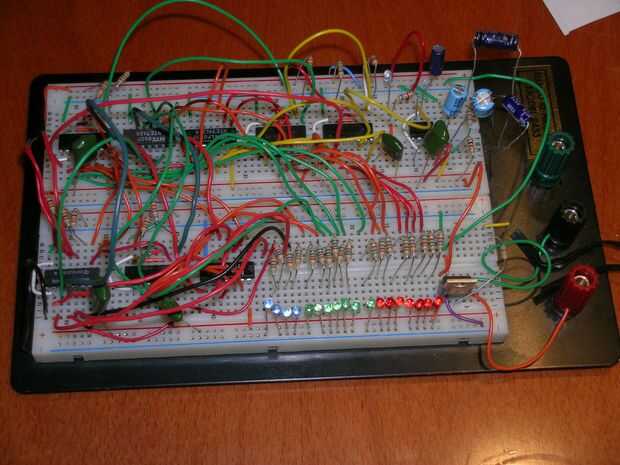

Un tablero de pan de tamaño medio también es insustituible, cuanto más grande mejor, se sorprenderá de lo fácil que es usar espacio en incluso un modesto tamaño proto-board. Actualmente tengo tres que utilizo continuamente; corrección, dos, uno de los tres ha un proyecto pegado en prototipo sin tiempo para terminar, lo se encuentra poblada con futuro hoy.
Cables de puente con pinzas de cocodrilo, más rápido de prototipos y pruebas beats tratando unsoldered cables junto con mis tres manos.
Un buen soldador es importante de la tinker grave, aunque no quiero vender cualquier producto específico, tengo que ir con lo que sé, que es, a mi me encantan mis Weller WES50.
¿Lupa de vidrio o vidrios, y para el ojo de águila, sería genial que un águila con binoculares? Realmente ayuda a aumentar la calidad de su trabajo.
Estañar la plancha se logra frotando alrededor de la punta de la plancha en una esponja húmeda limpieza de cualquier soldadura residual, luego aplicar una pequeña cantidad de soldadura a la plancha y limpieza una vez más en la esponja, dejando un revestido de plata no punta, protuberancias de soldadura. Estañado también se realiza al final del filamento de alambre para sostener el trenzado termina juntos hace y tieso.
Beber agua.
