Paso 3: Construcción de Pedal LED
INICIO CONSTRUCCIÓN
El Mini tiene que ser programado antes de que se puede instalar en el circuito, no habrá ninguna forma de programa una vez instalado en su disco de flor. Los LEDs deben hacerse primero que programación, diseño de las secuencias y el análisis puede ser completado antes del montaje.

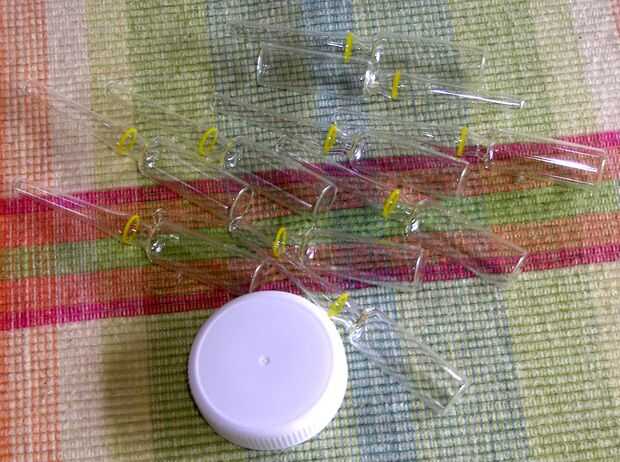

Primero necesitamos crear la difusión y la vivienda para nuestro LED, preparar los cables, utilizando el método de malla de alambre es perfecto. Para la vivienda y el montaje de los LEDs, utilicé los frascos de cristal pequeños de un local industrial liquidador; ellos eran perfectos para este proyecto. La malla de un material de moldeo que se puede encontrar en la mayoría arte tiendas.
COMPILACIÓN DE LED

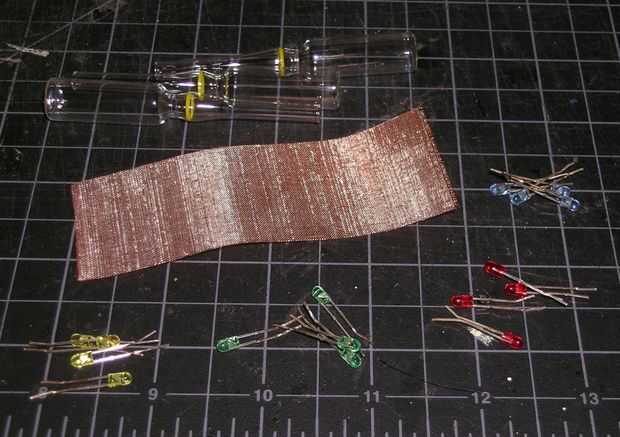

Piezas necesarias para esta sección:
8 LEDs 2 de rojo, azul, verde, amarillo o cualquier color que usted desea
8 frascos de vidrio
1 hoja de cobre malla de 8 "x 2"
16 x 1,5" 24 AWG cable trenzado 8 rojo, 8 negro
16 x 3" 3/32 alambre del Teflon 8 rojo, 8 azul
Herramientas necesarias en esta sección:
Cautín y soldadura
Manos (Igor)
Cortacables y pelacables
Pistola de calor y tubos del encogimiento
Batería de 3V con cables
Pegamento caliente palos pistola y pegamento
Preparar los cables de los LEDs por soldadura 24 AWG de alambre para que sólo 1/4" sobresalir desde el extremo del frasco. Con un cable de este calibre es necesario para proporcionar suficiente resistencia para que el LED puede ser empujado en el frasco junto con el acoplamiento de alambre; es un ajuste de interferencia.
Antes de que la soldadura, asegúrese de pensar en el encogimiento del calor de la tubería, si no haces esto ahora, no pasará mucho tiempo antes de que sea sin soldadura su trabajo aplicar la tubería, que mata a la calidad de Zen del proyecto.
Usted podría conseguir lejos con la adición del encogimiento del calor a solo plomo, desde la soldadura juntas estará dentro del frasco de cristal y el frasco, pero puesto que el vidrio es transparente y la instalación será visible cuando la unidad esté apagada, quería la instalación parece limpio. He utilizado encogible color-coded para el efecto y para identificar el color del LED después de su instalación dentro de la malla; el hierro de la lata.

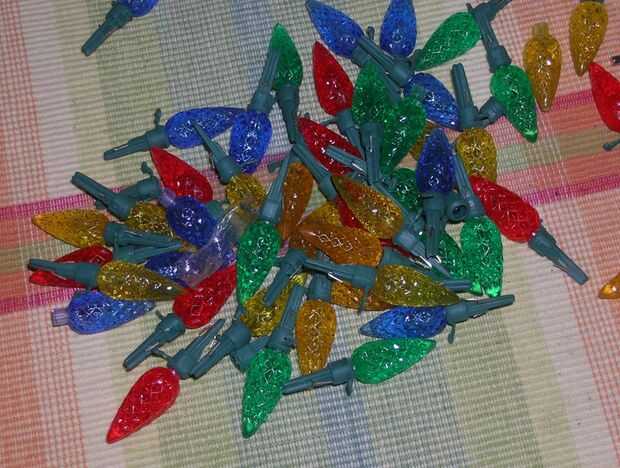

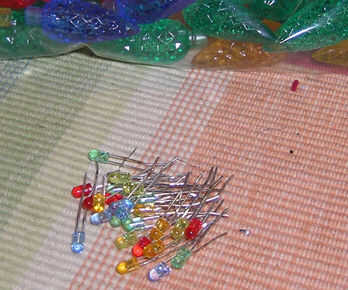

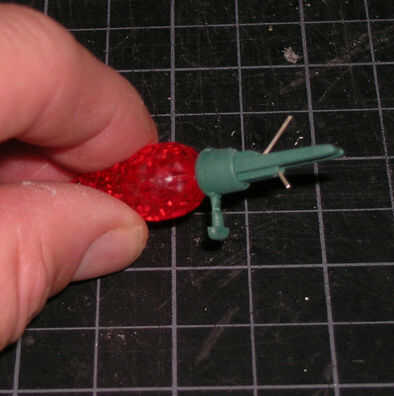

Uso la batería de 3V con lleva para probar el LED, acople (+) al plomo largo y (-) para el corto, debe encender, si no lo hace, cambiar cables y repita la prueba. Si el LED aún no luz deseche después de que usted compruebe los cables y repita; a veces la rotura de cables al retirar de la cadena de luz, con los dientes.
Un LED no puede ser dañado por una inversión de los cables de la batería (reverse bias); Los LED son los diodos, que actúan como válvulas de retención y resistirá la corrientes en la dirección opuesta.

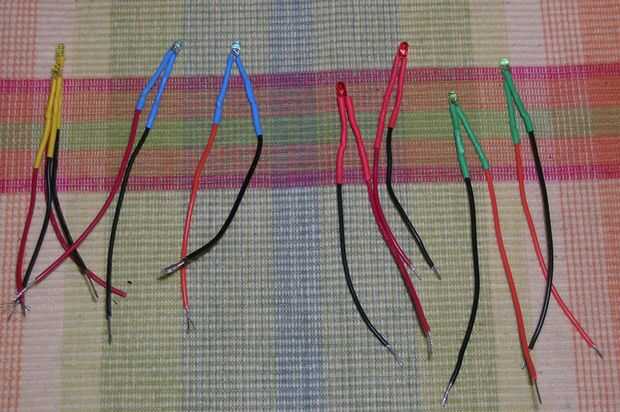

Soldadura 1.5" 24 AWG a cada uno de los conductores de LED, rojos al ánodo (positivo) y negro al cátodo (negativo) aplican tubos termocontraíbles y compruebe otra vez funcionalidad de LED, si no revisas aquí, deberás derretir el pegamento en el extremo del frasco y espero que usted puede conseguir un nuevo LED en la malla desde la malla no salió con el LED de mala.

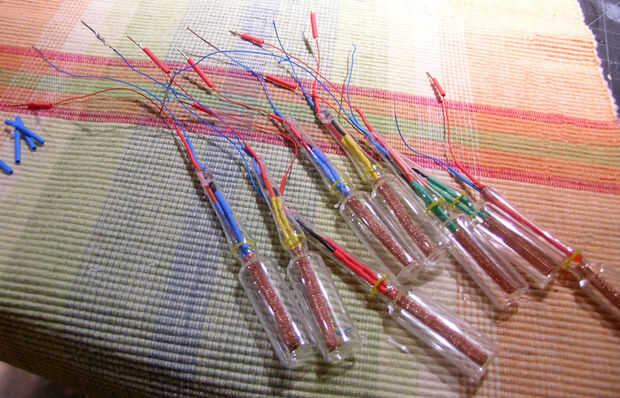

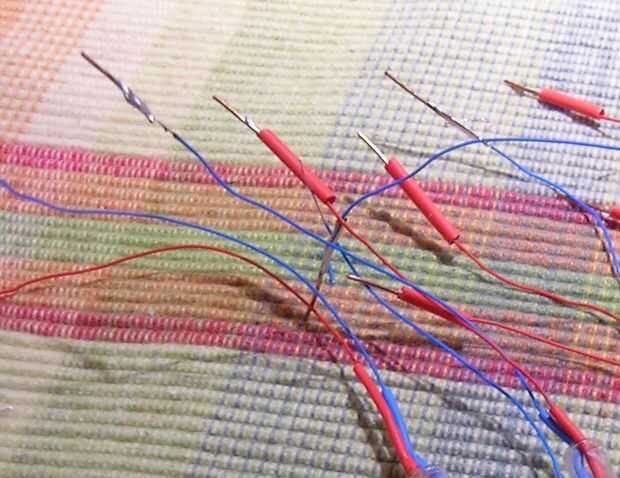

Soldar 3" cables de teflón al extremo del alambre AWG 24; azul al cátodo (negativo) y rojo al ánodo (positivo). Incluso con el uso de este cable pequeño, todavía es un poco concurrido. Yo podría hacer las puntas más cortas, pero con dos manos llenas de dedos, la longitud es una prima.
Siempre tienen una pila de 3V con cables a cada uno de los LEDs pruebas después de colocan los cables, o usted podría poseer una fuente de alimentación ajustable. Conecte ahora la pistola encoladora.
El LED rojo tiene una tensión de 1.9V que significa que encenderán cuando hay 1.9V entre sus contactos. El azul y el verde requieren 3V de tensión directa a la luz. El rojo LED fregadero 20mA de corriente, cuando se utiliza una batería de 3 voltios, que la corriente es lo suficientemente baja como para que no se quemará hacia fuera el LED si no utilizas un resistor con una pila de 3V.
Si un LED se quema mediante una batería de 3V durante la prueba, no necesita que uno de todos modos. Usted puede atar una resistencia de 150 ohmios con ya sea el cable positivo o negativo pero dudo que esto necesita. Fin tutorial podemos determinar la resistencia a mantener la corriente a través del LED .020A para 3Vt batería: resistencia = 3V / 0.020A = 150 ohmios.

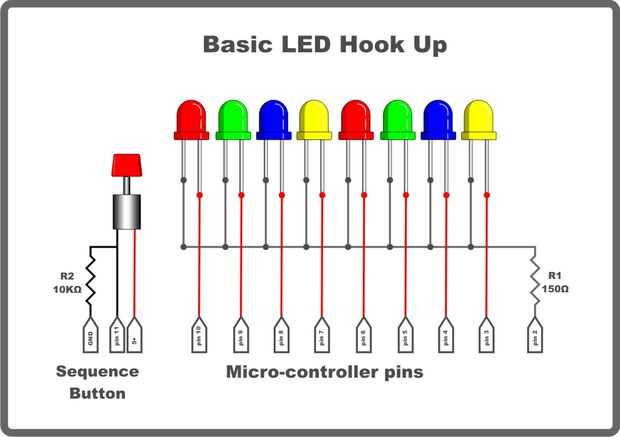

Todos los conductores de tierra de LEDs se atan juntos, el código tendrá sólo dos LEDs en a lo más en cualquier momento. Más LEDs son clasificados en una corriente máxima de .020A o 20mA. Utilizando ley de Ohm que podemos determinar cuánta resistencia que necesitamos para poner en línea con el LED para mantener la corriente a 20mA, la corriente máxima es el valor nominal, pero nos podemos empujar esto, o al menos hacer.
V = IR, R = V / I, I = V/R. Sabemos que nuestras altas en cada pin es de 5V y el requisito de corriente para el LED es 20mA así R = 5V/.020A = 250 ohms. Se trata de cuánta resistencia que necesitamos para mantener la corriente alrededor de 20mA. Usted debe tener en cuenta que también tenemos un límite máximo de corriente en los pines de I/O de la Arduino Mini de .040mA.
Ahora viene el empuje de tinker, utilizar una batería de 3V sin una resistencia a prueba mi LED antes de agregar a un proyecto y se quema brillantes pero no hacia fuera. Usando la ley de Ohm R = 3V/.020A = 150 ohmios. Si calculamos la corriente con una resistencia de 150 ohm y 5V vemos que I = V/R = 5V/150 = .033A o 33mA.Some LED son clasificadas en 30mA específicamente los LEDs verdes y azul, por lo que este valor está dentro de mi gama de tinker.

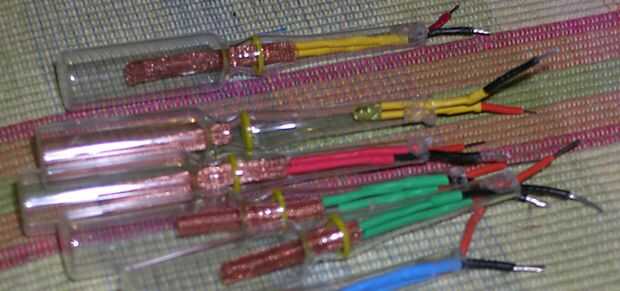

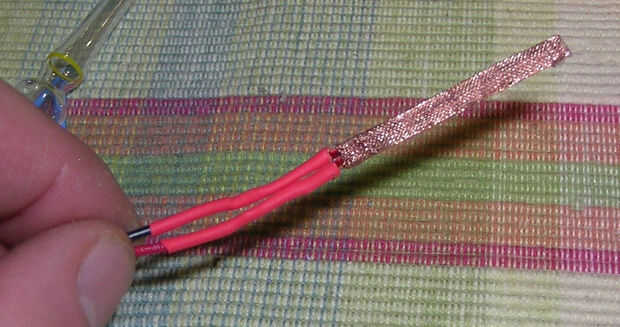

Una vez que los LEDs están preparados, cortar el acoplamiento de la longitud de la cubeta. Los viales que utiliza tienen una flauta, así que hice la longitud de malla igual a la profundidad de la cubeta no incluyendo la flauta. Para el ancho de la malla usé el diámetro de la flauta. Hacer la malla lo suficientemente larga como para envolver alrededor de la flauta formando un tubo, corte para caber el diámetro y retire la malla de la flauta, luego suavemente rodarla con los dedos en un diámetro más pequeño, lo suficientemente pequeño como para caber en el extremo de la flauta.
Presione el tubo en la flauta cerca de la mitad, presione un LED en el extremo del tubo de malla y proceder a presionar toda la instalación en el frasco, si la malla se atasca, quitar y vuelta colocando el otro extremo en el primero, algo ligero puede ser necesario para llegar a los extremos para encajar.
El objetivo es que la malla tocando el extremo del frasco con el LED en el otro extremo, no en el centro de la malla. Cuando se tiene la malla tocando el extremo de la cubeta, exprimir una gota de pegamento caliente en el extremo de la flauta para que ello cubre los que sobresalen los cables, esto les mantendrá y asegurarse.
Beber agua.
