Paso 4: Prueba de LED y Mini programa
Una vez que todos los LEDs han sido preparados, es hora de programar el Arduino Mini. Con sólo ocho LEDs y un botón, hay un montón de pines en la Mini para este trabajo. Todos los LEDs comparten un terreno común y se controla estableciendo su positivo a una alta de sobre y baja para apagado. El conector de tierra, utilizando el pin (2), para todos los LEDs se establecerá en salida y baja en el arranque. Podría se utilizado uno de los pines de tierra de Mini pero querían el control sobre el terreno de los LED, raro, sé.
Piezas necesarias en esta sección:
8 LED ' s preparados
1 1.75" Ronda PCB (hack de Ra)
1 Mini Arduino
1 LED (verde)
1 botón (mini)
1 resistencia de 10K
1 resistencia de 150 ohmios
1 negro 24 AWG alambre o verde
cable de 1 red 24 AWG
1 cable de teflón rojo
1 cable de teflón azul
Herramientas necesarias en esta sección:
9 cables de puente
9 4" alambre
1 cable USB
1 protoboard
1 soldador y soldadura
1 ordenador con Arduino compilador instalado
Ya que los LEDs en este proyecto están compartiendo la misma conexión a tierra; limitamos la necesidad de más (en cantidad) actual limitación resistencias para ahorrar espacio. No voy a tener todos los LEDs una vez, así que esto no debería causar un problema con que se hunde demasiado actual a través de ese conector de tierra. Recuerda que el Arduino Mini' tiene un fregadero max de 40mA (.040A) de la corriente por el pin.
El Arduino Mini es una placa de circuito con el micro controlador, regulador de potencia, memoria, reloj y pernos del IO, pero debido a su tamaño compacto carece de la viruta RS232 de serie IO. Su tamaño es ideal para el montaje en espacios reducidos, que es ideal para la robótica y otras aplicaciones donde el espacio es valioso y raro.
El chip serial necesario para programar el microcontrolador o envío datos a la computadora. Arduino hace un tablero serial que tiene el chip RS232 y puerto USB para programar el Mini y es compacto como el Mini. En el momento de la redacción de este artículo la serie Mini adaptador cuesta sólo $20.
Estaba corto en el tiempo así que tuve que usar un método alternativo utilizando una placa Arduino Diecimila programar el Mini. Nota: El ejemplo de la página web utiliza un Arduino NG, que es casi idéntica a la Diecimila y el hecho que ya había unos tableros de Diecimila.
Programación el Mini con el Diecimila o NG es simple, requiere la eliminación de la viruta de regulador micro de la Junta Directiva y atar el Rx, pernos de Tx a Rx, Tx respectivos pernos mini. Para el Mini, simplemente saltar los cables de corriente de la Diecimila. Esto se logra utilizando la breadboard.
La Diecimila tiene dos LEDs para el Rx, TX actividad y un LED atado al pin 13. El Mini hace no cualquier LED podemos conectar un LED del pin 13 (ánodo) (cátodo) de la tierra. Perno de 13 tiene un resistor limitador conectado a él por lo que no debe preocuparse acerca del uso de un resistor con un LED conectado al pin.
Usted puede también atar en el botón de reset en la Diecimila o NG atando el pin de reset en el Mini al pin 1 en el Diecimila, esto le permite usar el botón reset en el tablero del anfitrión. Arduino tiene fotos mostrando las conexiones necesarias para el uso de la más grande para un puerto serie, el poder y el botón de reset en este enlace http://arduino.cc/en/Guide/ArduinoMini
Ahora realizar todas las conexiones de los LEDs en el microcontrolador. Positivo de cada LED está ligada a los pines de la Mini del pin 3 al pin 10; Coloque todos los motivos de los LED al pin 2 a través de la resistencia de 150 ohmios. Recuerde, los pines de I/O en el Mini son de 0 a 15, pin 2 es realmente el tercer pin mini.
Dejando los pines 0 y 1 abierta para que podamos comunicarnos via el puerto COM, empezamos las patillas del LED en el pin 2 y final en el pin 10. Utilizaremos pin 11 para recibir el botón de entrada para cambiar las secuencias.
Para probar los LEDs, he utilizado 9 x 3" longitudes de cable, 8 rojo, 1 negro: siempre utilizar alambre, es más fácil cuando ellos están todos enredados juntos para identificar positiva de la tierra etc... Cable de núcleo sólido es bueno para conexiones de tablero sobre el alambre del filamento.
Si primero usando el cable de filamento debe ser estañado, lata el hierro mediante la adición de una pequeña cantidad de estaño a la punta, luego limpia su hierro de soldadura fuera con la esponja húmeda, el hierro el alambre y el contacto con la soldadura mientras acariciaba a lo largo de la longitud del cable. Si lo has hecho correctamente el cable debe ser brillante con soldadura sin grumos grandes o burbujas; Esto hará que el extremo del filamento rígido lo suficientemente para empujar en el protoboard.

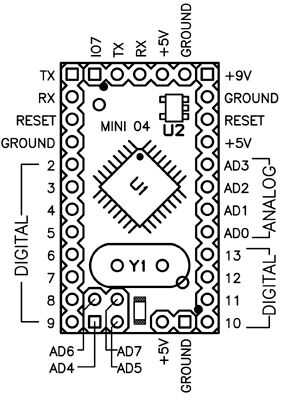

Utilice el diagrama de los pines que se pueden encontrar en la página de Arduino; Asegúrese de tener en cuenta el número de versión del micro-controlador que está utilizando, las clavijas son diferentes entre las versiones 03 y 04. http://Arduino.CC/en/Main/ArduinoBoardMini

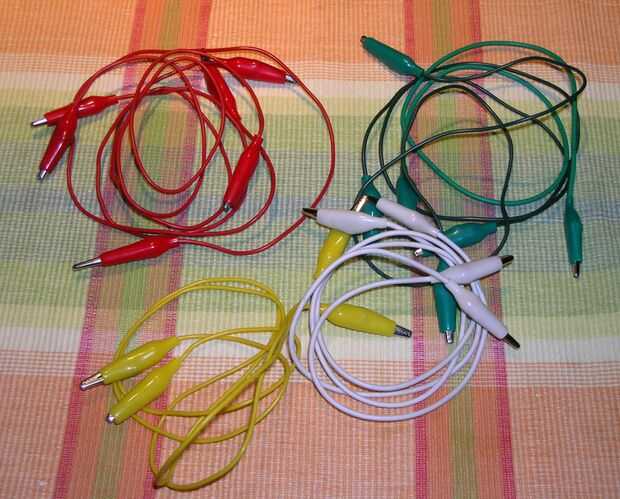

He puesto un cable rojo en el protoboard para cada uno de los pines 3-10 y un cable negro en el pin 2 de un terreno. Luego, utilizando los cables de puenteo con pinzas de cocodrilo, até todos los cables de tierra en el LED al pin 2 a través de una resistencia de 150 ohmios (esto será el conector de tierra para los LEDs) esto se logra haciendo un arnés "Y" 8 en 1 con la 150 ohm final combinado, del encogimiento del calor alrededor de la resistencia; a continuación, conecte los conductores rojos a cada LED individual.
Tenemos que conectar un botón para que podamos escribir secuencias múltiples y permiten que el usuario de cambiarlas. Para ello el botón está conectado a un pin por lo que podemos leer un empuje de botón. Cuando se pulsa el botón + 5V (V ++) se detecta en el pasador. Cuando lo leemos podemos actuar si es alta, o nada si baja.
No podemos dejar el perno flotante sin nada conectado, porque de hacerlo dejará el perno susceptible a valores desconocidos, incluso acercándose al microcontrolador puede modificar el valor si el pasador no está atado o V ++, tierra, o una carga, por lo que vamos a utilizar lo que se llama un resistor de pull-down.
Esta resistencia va a empate el pin de entrada a la tierra mientras que resiste el flujo de corriente a través de la clavija de entrada, cuando se pulsa el botón del pin será entonces atado a V ++ y leer como alta.
Ahora que tenemos el botón y LED atado al controlador es hora para la Junta. Establecer al puente al lado de la USB puerto del cable en la Diecimila o NG para los dos pernos más cercanos al puerto USB, esto hace el tablero del salto para tomar el poder de la conexión USB. Conecte la Junta Diecimila o NG a la computadora con un cable USB.
