Paso 8: Preparar el tablero del PWB
COMPONENTES:
1 Mini Arduino
1 pulsador mini

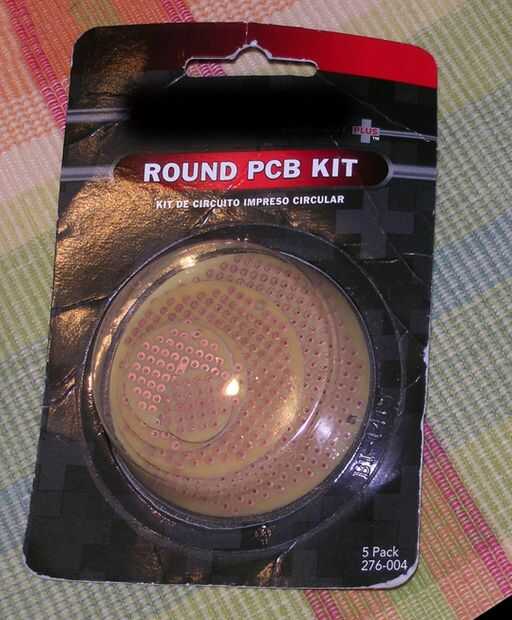

1 PCB 1,75" diámetro (hack de Ra)
1 resistencia de ohmio de 10 K (marrón, negro, naranja)
HERRAMIENTAS:
Hierro de la soldadura y la soldadura
Alicates de punta
Cortadores de
Peladores de alambre
Pluma (para marca)
Igor
Pistola de calor y tubería del encogimiento del
Una vez que las secuencias y la fase de programación y prueba completa, es hora de exprimir en un pequeño espacio mientras con los pulgares grandes. Con los límites de los tapones de botellas tan pequeños, tenemos que reducir el número de componentes.

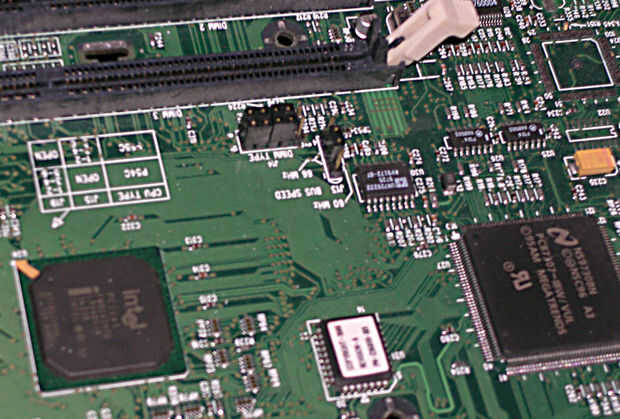

Utilizar un zócalo para el microcontrolador sería demasiado grande y no querer soldar el microcontrolador a la placa; He encontrado una solución que funcionó mejor. Tuve una motherboard vieja que guardé para posible canibalización; pasó a ser poblada con suficientes clavijas de puente para este trabajo.

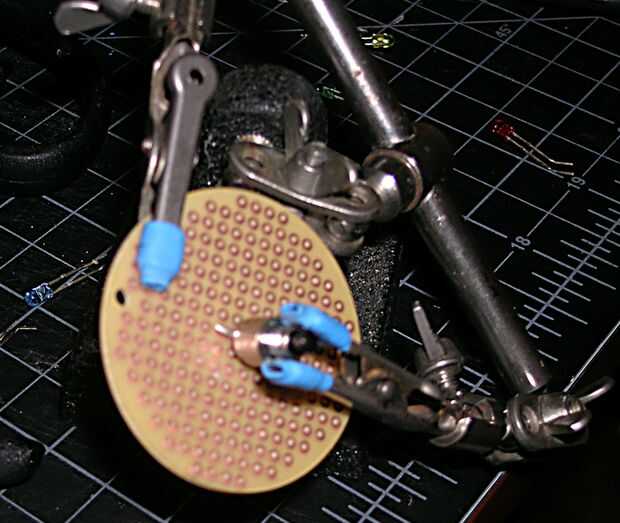

Coloqué los puentes sólo en los pines que estamos utilizando. Para hacer las clavijas en los extremos de los cables, por lo que pueden ser empujados en la mitad opuesta del puente, lleva componente recortada o alambre de núcleo sólido son buenas. Cuando corté un cable de un capacitor o una resistencia, los guardo para hacer alambres de puentes cortos o lo que sea. Cortar una longitud 0.5", lugar en la mano de Igor y la soldadura hasta el final de los cables de los LED; Encoja el abrigo pero deja la soldadura conjunta 0,25" del perno que se pega hacia fuera.
Los cables de tierra a cada uno de los LEDs va atados a un solo cable, un cable de mini "Y" hecho con el alambre del Teflon, 8:1. La soldadura de un pin para el final del cuello de Medusa. Es el mazo más pequeño que jamás se ha hecho, aun así, era casi demasiado grande para el espacio. Establece en el aparte hasta que esté listos para instalar los LEDs.
Tomar alicates de punta y doblar el extremo de la patilla donde la contracción termina de modo que hay un ángulo de 90 grados; para ello en todos los cables. Esto es así cabrán dentro de la tapa de la botella. Conecte cada uno de los los cables de los LEDs a la Mini, empieza con el cable de tierra, luego colocarlos en los puentes que van desde el pin 3 y en el orden de su secuencia.
Los cables de corriente y tierra para el funcionamiento de la Mini se pueden tratar del mismo modo, vamos a ser alimentar el tablero con los dos pernos en la parte superior derecha de la viruta, tierra y + 9V.

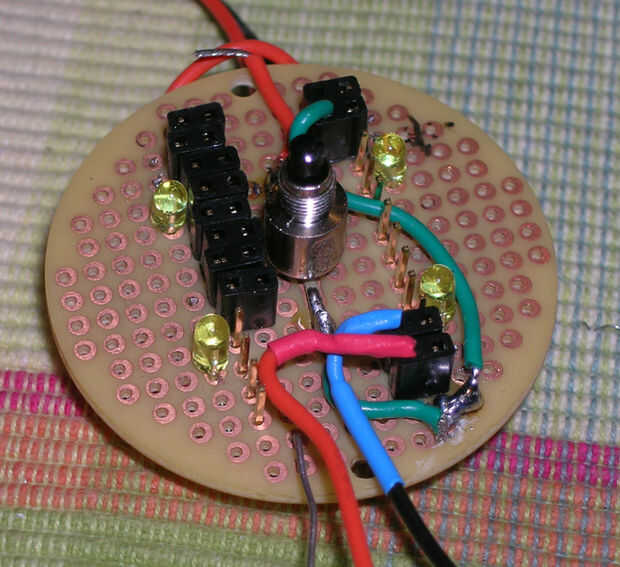

Ahora para agregar el botón a la PCB, el botón utilizado para este proyecto tiene dos pernos en la parte inferior para conectar los cables, estas doblado así que permitiría que el botón para sentarse a ras cuando está montado en la placa de circuito. El botón en el tablero del centro y de la soldadura de cada pin en el cojín en su extremo.
Empuje el microcontrolador en el tablero del PWB del lado opuesto a los pads de soldadura. Asegúrese de que esté centrado y allí es un número igual de cojines entre el borde del PCB y las esquinas del controlador. El resistor de 10K al final del micro controlador, que está enfrente del cristal, la resistencia debe ser en el mismo lado que el microcontrolador con sus cables pegando a través al lado de los cojines de la soldadura, soldar ahora.
Quitar el micro controlador antes de soldar la resistencia de conductores. Soldar el cable a tierra desde el botón, a uno de los cables de la resistencia de 10K. Crear un pequeño plomo, cerca de 1.5" fuera del alambre del Teflon, prepararla con un alfiler y calor del encogimiento en un extremo, el otro extremo a la iniciativa abierta de la resistencia de la soldadura. Este cable irá de la resistencia a un conector de tierra en el microcontrolador.
Hacer un nuevo plomo 1.5" fuera del alambre del Teflon con una aguja en un extremo, empuje el cable a través de un orificio en el extremo opuesto de la PCB como el resistor de 10 K y suelde con el otro conector del botón. Se colocará en el puente en un pin del microcontrolador que suministra + 5V.
Coloque el regulador micro del PCB en la misma posición como antes. Lugar un jumper en el conector de tierra de la Mini, 4 pin a la izquierda y tomar la delantera corta apenas atamos a la resistencia de 10K y coloque su pin en el puente para la conexión a tierra.

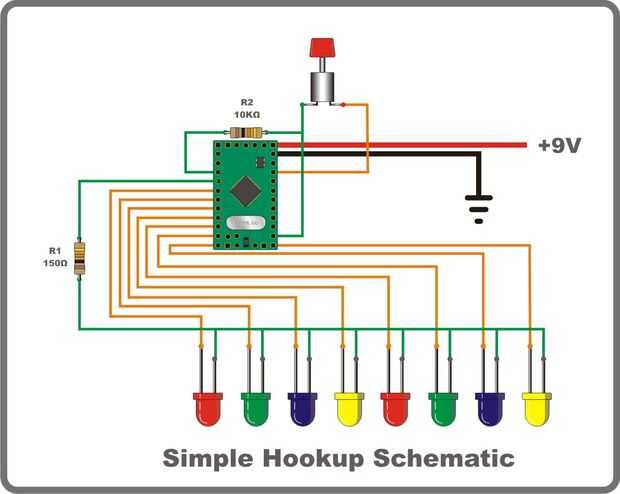

Empuje el extremo de un Teflon rojo alambre preparado del mismo modo que nuestro cable a tierra y empujar a través de un agujero en el lado opuesto del botón para que sobresalga por el agujero cerca del extremo de uno de los pernos del botón y suelde una conexión. El pin de este cable se conecta a los + 5V pin mini enfrente de la tierra que acaba de instalar. Vea el diagrama.

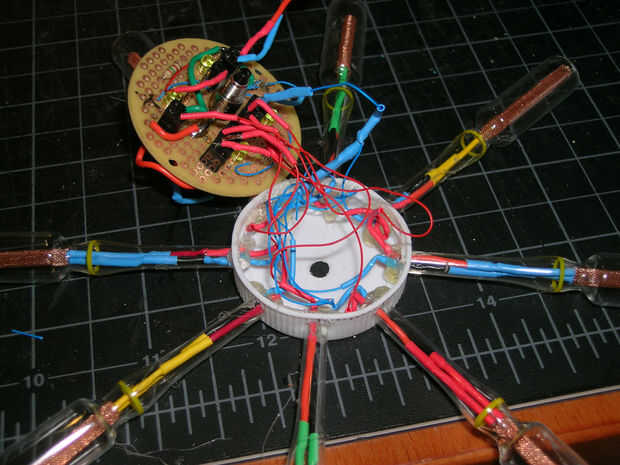

El PCB está listo para instalarse en los tapones de botellas.
Os adjunto dos LEDs que están vinculados a + 5 y tierra con un conductor pasando a través de una resistencia de 150 ohm. Usé un LED amarillo para el disco de la flor.
