Flor de Origami de detección de proximidad (4 / 5 paso)

Paso 4: Subir el Sketch de Arduino, calibrar y ajustar el sistema

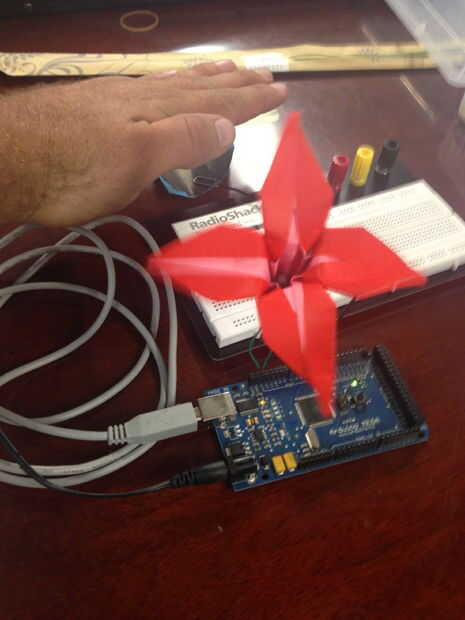

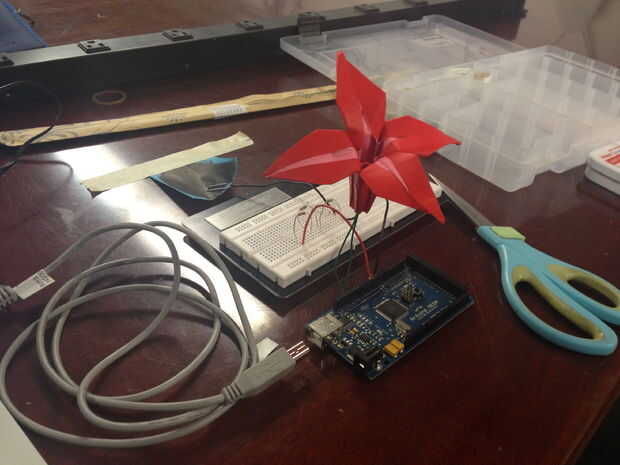

Al principio, usé una almohadilla de sensor de prox de prueba para probar y ajustar el funcionamiento del sistema.  En primer lugar, he subido el sketch de arduino y abre la herramienta "serial monitor".  El bosquejo se imprime la salida del sensor de prox a la ventana del serial.  Idealmente, usted debe ver los números crecen mucho en el monitor serial si su mano está presente sobre el sensor de proximidad que si no está presente.

Hay tres consideraciones aquí: el valor de las resistencias, la superficie de la región pintada y el umbral del sensor de prox que desea reaccionar a.  Si encuentras que tienes que conseguir demasiado el sensor para obtener un valor grande, entonces usted puede aumentar el área de pintado o aumentar el valor de las resistencias (añadiendo otro al circuito en serie, por ejemplo).  Una vez están viendo una gran diferencia entre mano presentes y no presentes, a continuación, sólo tienes que decidir qué número significa que "alguien está cerca" y utilice como umbral para activar el motor vibratorio.

Inicialmente, no ver mucha diferencia entre mi mano allí y no... los valores parecían al azar.  Decidí aumentar mi valor de resistor de 10MOhm a 30MOhm.  Entonces, estaba viendo los números en los años 50-80 no mano presente y con mi mano allí vi 500's o así.  Elegí 500 como mi umbral.

Nota: En el video yo sigo diciendo "conductor sensor", pero refiero a "sensor capacitivo".
