Paso 3: Generar diseño corte con Make 123D
Una vez que había creado un modelo 3D de mi Jarrón en SketchUp, el siguiente paso fue "desdoblar" el modelo 123D hacen llegar el diseño cortado.

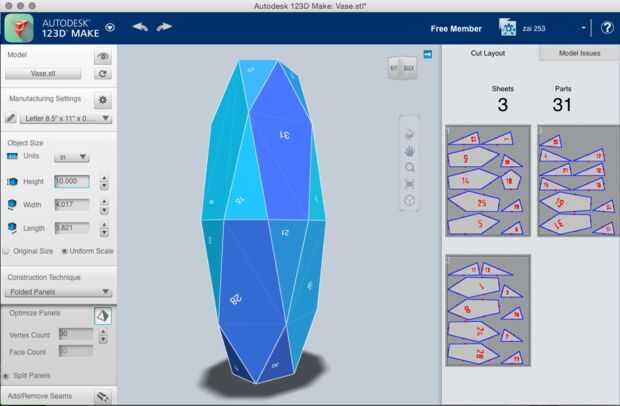

Desde Make 123D requiere que objetos se importan como archivos OBJ o STL, instalé una extensión gratuita de SketchUp llamada SketchUp STL que me permitió exportar el modelo de Jarrón de SketchUp como un archivo STL. Abrí la STL en Make 123D, doble comprobado que las dimensiones del objeto eran exactamente como quería y había seleccionado "Doblado de paneles" en la técnica de construcción. Puesto que quería imprimir la plantilla en el papel de la impresora, he seleccionado "Carta" en el menú de configuración de la fabricación.
Seleccioné la opción de "Dividir paneles," que separan cada rostro individual. Para este proyecto, decidí separar las caras y soldarlas juntas en vez de formas más grandes, conectadas una o dos de flexión. Tomé esta decisión porque el freno en mi tienda no tiene un radio de curvatura particularmente apretado, y quería bordes afilados para mi florero. También, me quedo con cualquier excusa para soldadura TIG, así duplicando o triplicando el número de las soldaduras no suena como algo malo para mí! Si usted decide hacer una obra como esta, podría tener sentido para usted mantener las caras conectadas y dóblelos, hacer algunas pruebas con el freno para ver si esta es una opción viable.
Haga clic en "Haz planes" para ver el diseño de corte, exportar como un PDF y luego imprimirse. También imprimí una página extra, sólo para darme algunas formas adicionales para practicar con.
