Paso 1: El circuito: Resumen
1. el cerebro - este control de los LEDs y produce pulsos de luz los colores
2. el poder - utilizar celdas de iones de litio, pero los trabajos de circuito perfectamente usando 3AA o pilas AAA típicamente esto correrá el circuito desde una semana hasta un mes dependiendo de la batería.
3. luz detección - esto es para que el circuito se enciende sólo cuando está oscuro
4 referencia de voltaje - esto es necesario para la detección de batería baja, para celdas de iones de litio, esto es importante ya que descarga daña las células. Para baterías AA o AAA, esto es menos importante.
5. LEDs!

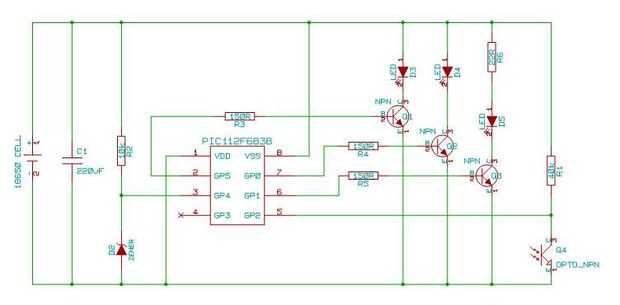

El diagrama del circuito está por debajo, hay un PDF con el mismo esquema ya que la imagen es un poco pequeña y borrosa.
Se necesita:
-PIC12F683 u otro microcontrolador
-1 x 18650 o 3 pilas AA
-220uF electrolítico Condensador (o cualquier valor mayor que 1uF)
-10 k resistencia + Diodo zener (o 1N4001, véase más adelante)
-3 x resistencia de 150R, 3 x transistores NPN
-3 LED de x high-intensity, 3 x 20R resistencia (véase más adelante)
-40 resistencia k, fototransistor
