Florero probeta impresa 3D Super Cool! (2 / 5 paso)

Paso 2: Modelo del Jarrón (Fusion360 + Solidworks)

Utilicé dos softwarez todo: Fusion360ySolidworks (-> "SW"). Fusion360 es gratis, pero muchos de ustedes probablemente no quieren gastar $7million-o-lo que sea en una licencia de SW, así que te diré cómo este modelo ambos con y sin interruptor. El producto terminado como hecho sin SW sólo es como el 80% tan cool como los que hice (con interruptor). Tenga en cuenta que el SW sólo es necesario para su herramienta de "Wrap", que la fusión aún no ha aplicado (15/10/2015).

Tiempo de SolidWorks.

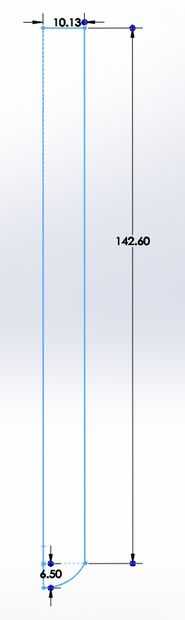

1. Dibujar un perfil medio de tubo de ensayo como si se se dividieron maneras de largo (ver captura de pantalla!). Mida el tubo y dimensión este perfil correctamente.

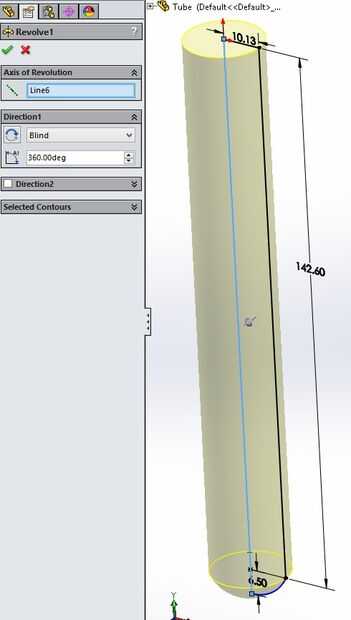

2. Jefe giran alrededor del eje del tubo.
3. Ahora haga clic en la parte superior del tubo y haga clic en Shelly asegúrese de que está marcada la casilla de cáscara exterior . He usado un espesor de cáscara de 3mm.

Tiempo de fusión!

1. Ir a https://github.com/hanskellner/Fusion360Voronoi e instalar el generador de esquema de Voronoi. Sigue las instrucciones de esa página.
2. En un nuevo diseño de la fusión, hacer esto: archivo > secuencias de comandos y complementos > Voronoi > ejecutar

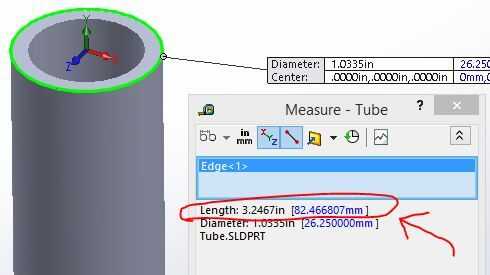

3. En el cuadro de diálogo de Voronoi ir salvaje con estos números y lío hasta encontrar un patrón que se ve super cool. Los números importantes son modelo de ancho (la circunferencia exterior de lo que acaba de hacer en SW. sugerencia: Utilice la herramienta de medida , como se muestra en la captura de pantalla!) y altura de patrón (la altura de su tubo de ensayo desde su cima hasta donde empieza a en la curva en la parte inferior).

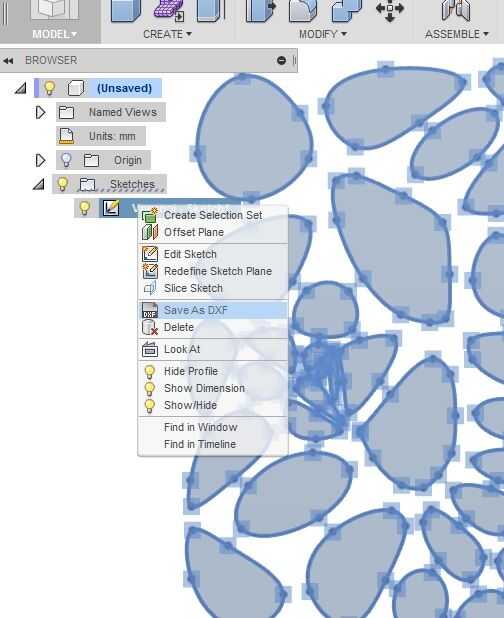

4. El bosquejo de voronoi que acaba de hacer clic derecho y elegir Guardar como DXF.

En Solidworks.

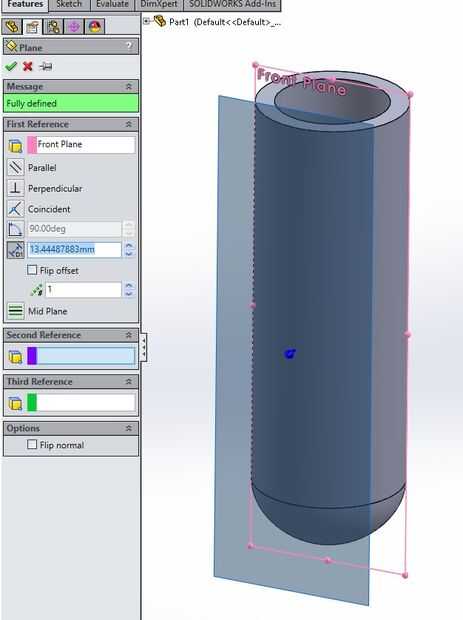

1. Crear un plano paralelo al plano en que había bosquejado su perfil de tubo de ensayo y lugar a corta distancia de la superficie del cuerpo. Hice mía por ctrl arrastrando el plano, pero hacen lo del infierno que quieras.

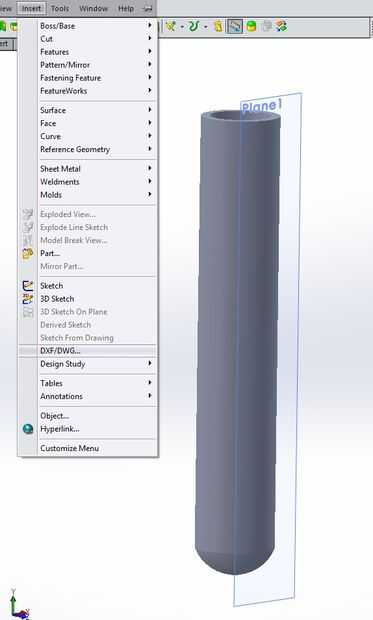

2. Con su brillante nuevo plano seleccionado, haga clic en Herramientas > importación > DXF/DWG... y busque su voronoi. DXF.

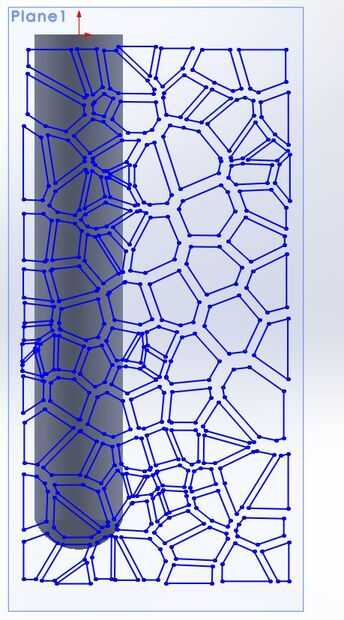

3. Utilice Mover entidades para colocar el dibujo correctamente. Deja unos milímetros entre la parte superior del cuerpo y la parte superior del bosquejo.

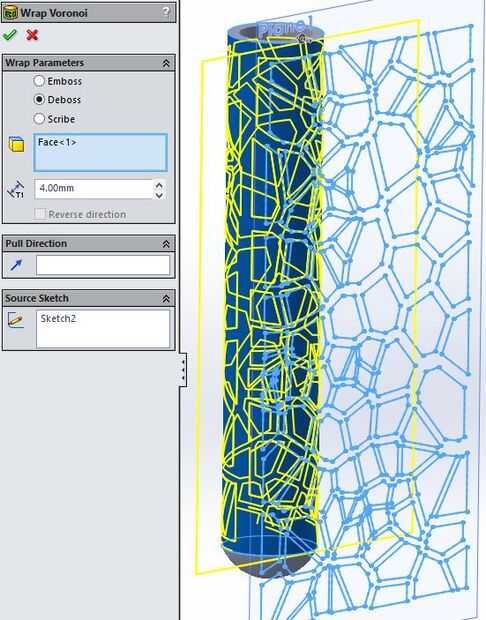

4. Envoltura shiznit.
5. Extruir corte eso bosquejo usted sólo envuelto.
6. ¡ BAM! En yo se enfrentan: un fresco mirando el florero.
