Paso 5: Técnica y abastecimiento de información para la creación de un animador de floración
Floraciones
Una selección de diferentes floraciones están disponibles en Shapeways, un servicio de impresión 3D.
Placa giratoria

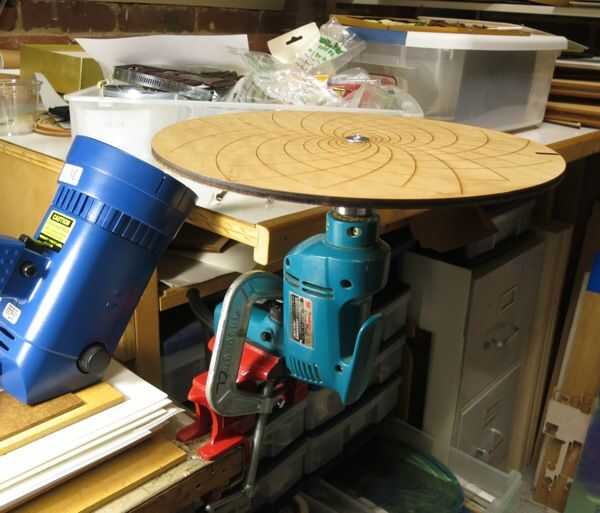

Para un prototipo rápidamente, puede intentar usar una taladradora, que es lo que yo (ver foto comentada arriba). Yo controlaba la velocidad colocando una abrazadera en C para el gatillo. Es ruidoso y difícil de controlar, pero puede ayudarle a empezar.
En última instancia, usted querrá un plato bastante tranquila y totalmente controlable. Hice mío usando este motor sin escobillas para R/C helicópteros este ESC (controlador electrónico de velocidad) y este probador de servos para ajustar la velocidad. Funciona con este 12V 5A de corriente continua. Era una configuración algo cara, pero era la única solución que pude encontrar que había suficiente par motor para conducir el plato directamente. Conduciendo el plato directamente del motor, fui capaz de evitar la complejidad de la construcción de mecanismos de engranajes o correa. Finalmente, reemplacé el probador de servos con un Arduino Uno, que me dio un control más fino de la velocidad de giro.
Nota: la ESC lo mencione anteriormente, obras muy bien, pero también causaron el motor emite un sonido de chillido agudo algo desagradable. Para evitar eso, se puede utilizar este ESC en su lugar, pero porque este ESC particular no proporciona 5V BEC, usted tendrá que suministrar el probador de servos con alimentación externa. (Si alguien localiza un ESC que evita el chillido mientras que todavía proporciona el BEC de 5V, por favor hágamelo saber y voy a publicar aquí.)
Construí el giradiscos con laser-corte 1/4" acrílico, corte laser agujeros alineados con los del motor. Para sostener una escultura en su lugar, yo laser-corte un disco acrílico de 1/8" para caber cómodamente dentro del timbre de la base de la escultura. El disco y el plato giratorio tienen dos láser alineado perfore los orificios de tornillo en el cual coloqué tornillos para fijar el disco. Este arreglo hace relativamente fácil de cambiar discos tamaño diferentes de esculturas de tamaño diferentes, pero si las cosas no perfectamente centradas y equilibradas, la escultura vibrará, que hará la animación ver inestable y potencialmente causar la escultura a desplazarse de sus amarres. Debido a las altas velocidades implicadas, es esencial que todo perfectamente centrados. La exactitud de la cortadora láser viabilizan y Cortadoras Láser incluso no son absolutamente perfectos, así que todavía puede correr en un leve, pero cuestiones de asimetría potencialmente significativos (lo hice). Puede que necesite utilizar cuñas muy finas en varios lugares para hacer las cosas lo suficientemente centradas.
Luz estroboscópica
La luz estroboscópica debe ser capaz de al menos 30 destellos por segundo (1.800 destellos por minuto). Luces estroboscópicas de fiesta baratos no son capaces de hacer esto. Instrumentos de monarca hace una serie de luces estroboscópicas, esta siendo el modelo menos costoso. Si tiene conocimiento de una fuente menos costosa para una luz similar, por favor hágamelo saber.
También puede hacer su propia luz estroboscópica LED, controlada por una placa de Arduino . Finalmente puedo hacer un instructivo de cómo hacerlo, pero mientras tanto aquí tenéis un vídeo de YouTube que muestra cómo hacerlo. Tenga en cuenta que no es suficiente simplemente tener la luz parpadea a 30fps, a veces y de a veces ser iguales en longitud; los tiempos en no deben ser más que 0.5% de la hora de apagado para congelar correctamente la escultura de spinning. Esto significa que el brillo aparente de la luz será sólo un 0.5% (1/200) de lo que realmente es. Así que el LED tiene que ser muy potente. El video de YouTube utiliza un LED de 100W. Con éxito he hecho tal estroboscópico, usando este LED y el reflector de este y es lo suficientemente brillante (sobre todo cuando sobre-impulsado por un factor de 2-5, que se puede hacer sin dañar el LED ya que es para un breves períodos). Puesto que la luz estroboscópica está en un porcentaje muy pequeño del tiempo, usted no necesita una fuente de poder muy grande para ejecutarlo como se agrega un capacitor para almacenar la energía entre destellos y luego entregar la corriente necesaria para los breve flashes.
