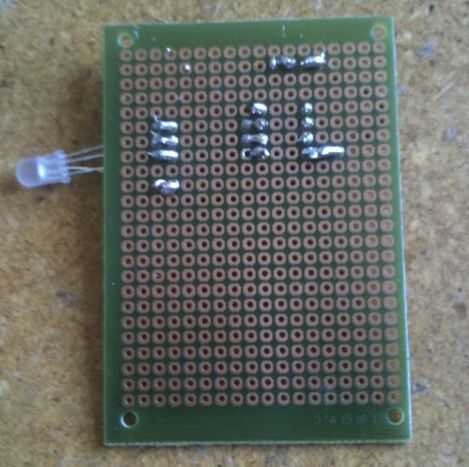

¿Paso 4: Soldadura hecho? Programación de arduino...
Paso 5: Preparar 3 piezas cortas de cable puente y adjuntarlos como sigue:
Uno del lado izquierdo de la toma de la batería al pin izquierdo inferior del zócalo DIP
Uno del lado derecho de la toma de corriente de batería a la parte superior derecha del perno del zócalo DIP
Y por último, uno de la parte inferior izquierda perno del zócalo DIP para el pin del cátodo del LED

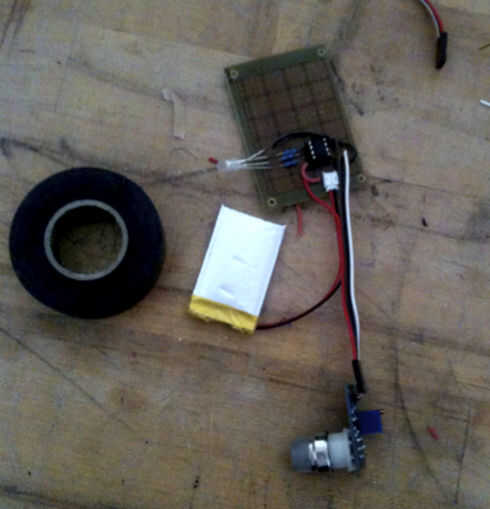

Fase 6: acople el sensor y arranque tablero con 3 pedazos de alambre de puente como sigue:
Un cable desde el pin GND o agujero en el tablero para el eje izquierdo de la parte inferior del zócalo DIP
Un cable desde el + 5V pin o agujero en el tablero y el ping correcto superior del zócalo de la inmersión
Un cable desde la salida o Aout agujero en el tablero y el pin 3 en el lado izquierdo de la toma DIP
