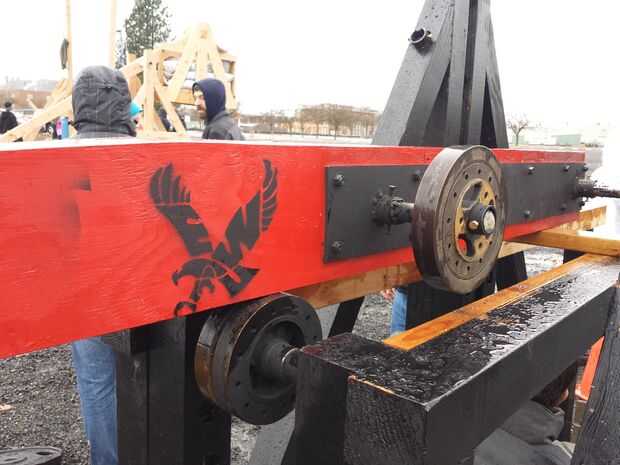

Un trebuchet f2k tiene un brazo que monta en las ruedas, que rodar hacia adelante en los carriles, mientras que el peso de la barra que atraviesa el brazo cae en una ranura vertical. (Ver un montón de vídeos de YouTube para entender la propuesta de este diseño) Empiezan las ruedas sobre los rieles, y el brazo se inicialmente apoyado por un segundo juego de ruedas (o una gran rueda) sobre un eje estacionario fijado entre las dos mitades de la estructura cerca del extremo posterior de los rieles. Las ruedas en el brazo golpeó los rieles y comienzan inmediatamente el balanceo hacia delante y la punta del brazo se mueve en una trayectoria elíptica. Esto se supone que es una transición muy suave y silenciosa y el impacto real es muy bajo.

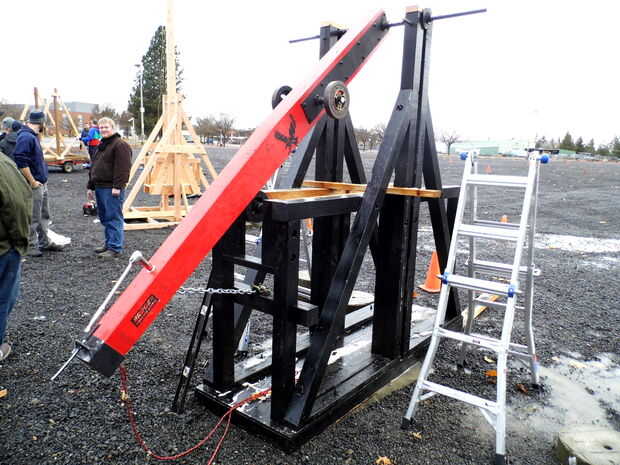

Aquí hay un video de YouTube de nuestro trebuchet:
Este diseño fue para un concurso de la escuela Club de ASME (American Society of Mechanical Engineers). Los parámetros para el concurso fueron los siguientes: diseño de un trebuchet que lanza calabazas (sobre tamaño de baloncesto). El trebuchet debe caber dentro de un cubo de 8 pies, excepto el brazo de lanzar, que puede tener cualquier longitud.
Nuestro diseño fue muy fuerte y sostenido alrededor de 720 libras en contrapeso, sin incluir la barra de peso y armarse.
Hemos lanzado calabazas y bolos alrededor de 10-15 libras a distancias de más de 300 pies.
PRECAUCIÓN: Este diseño es un proyecto intensivo de muy tiempo (esperar 60 + horas) y requiere algunos fabricación de metal, tales como corte, soldadura y perforación.
