Flotante Trebuchet brazo (1 / 7 paso)

Paso 1: Fase de diseño

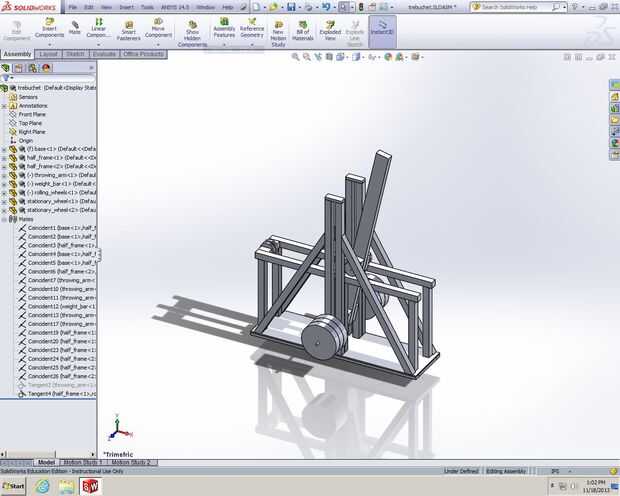

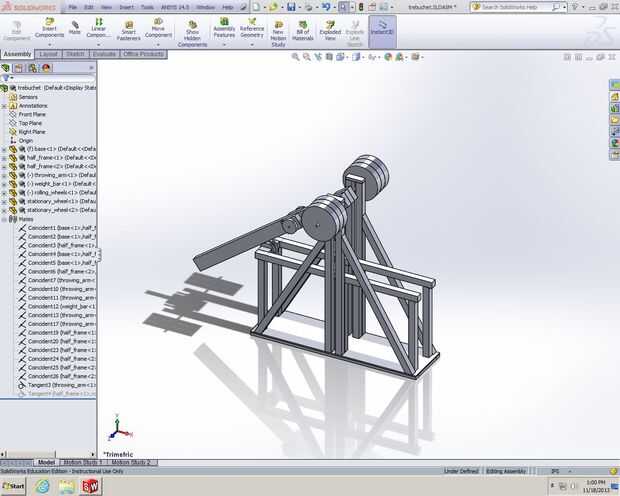

SolidWorks fue utilizado aquí, aunque cualquier software de CAD o incluso un dibujo de la mano sería ok. Una de las ventajas de CAD 3D fue la capacidad de hacer una Asamblea y asegurar un buen ajuste para todos los componentes, así como movimiento suave.

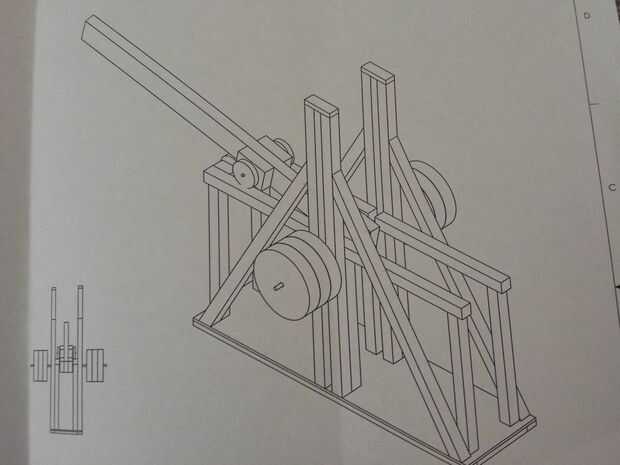

Yo he subido el PDF de los dibujos de CAD, así como un esquema general para un f2k. No dude en utilizarlos para uso personal o educativo. Nota: todos los CAD de modelado se realizó utilizando el software de estudiante, para propósitos educativos.

Usando los planos dimensionados, estimar la cantidad de materiales necesarios. Pasamos unos $300 en madera y hormigón y varios cientos de dólares más en los ejes metálicos, placas, etc.. Considerar costos y utilizar cualquier material de repuesto o donado se puede encontrar.

Intente todos los tamaños de sus ejes y diseños para su liberación gatillo y Honda dio cuenta en esta etapa, así como el plan para unir los ejes (soldadura o rebordes, etc.).

Considerar el peso que desea utilizar y sus ejes del tamaño y en consecuencia del marco. No he visto mucha información en el ajuste dinámico de la f2k, pero hicimos una estimación de las cargas estáticas en los puntos críticos y mantiene las tensiones alrededor de 1/4 de la fuerza de la producción del acero.

También aconsejaría aplicar una hoja de metal en los carriles, en vez de madera desnuda. es más suave, más rápido y evita surcos de desgaste en la madera. Lo habría hecho mucho mejor con algo como esto. Ángulo de hierro o chapa trabajaría.

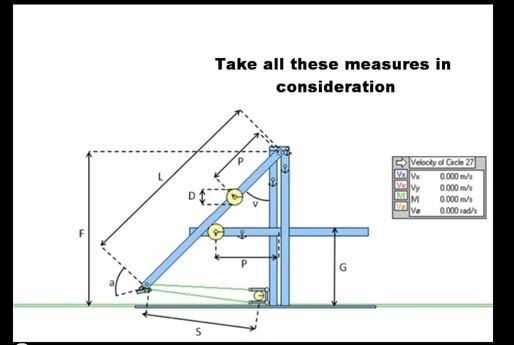

Algunas cosas a tener en cuenta están la relación óptima para la longitud del brazo (2:1), o L = 3 P en el diagrama esquemático. Desea mantener la anchura relativamente estrecha, pero lo suficientemente amplia como para dar cabida a lo que va a utilizar los proyectiles.

LISTA DE MATERIALES:
-Madera (4 x 4, 2 x 4, madera contrachapada)
-Tornillos (muchos de ellos)
-Transporte pernos, tuercas, arandelas
-todo hilo, 1/2", 1 pie secciones (para pernos de Honda)
-Balanceadores ~ 7" dia armónica (4 X)
-Ejes acero, diámetros varios
-Tubo acero, adecuado apareamiento diámetros de ejes
-Pernos para bujes
-Hormigón (450 + libras) y formas circulares (pesas de gimnasio OR uso justo)
-Chapas
-Cadena de acero, prueba de 1900 libras, 3-4 pies
-Mecanismo de cierre la puerta de un coche
-Nylon cuerda (u otro fuerte cuerda/cable)
-Las correas de nylon para Honda
-Grasa de eje
-Equipos de soldadura
-Amoladora
-Taladro de columna
-Herramientas carpintería
-Pintura (opcional)
