Flotante Trebuchet brazo (3 / 7 paso)

Paso 3: Construir el brazo (Haz dirigido)

Nuestro brazo fue hecha de muchas piezas de madera contrachapada capas con resina y cubierta de los tornillos. Esto hace que el brazo mucho más fuerte que la madera normal, lo que permite más contrapeso, proyectiles más grandes y un brazo más rígido, más eficiente.

Comienza por cortar las piezas de madera contrachapada. El brazo puede ser más largo que la hoja de madera, pero asegúrese de que los huecos entre las piezas se encuentran en diferentes puntos para cada capa.

Utilizar un montón de tornillos, así como resina, encolado y atornillado cada capa a la siguiente.

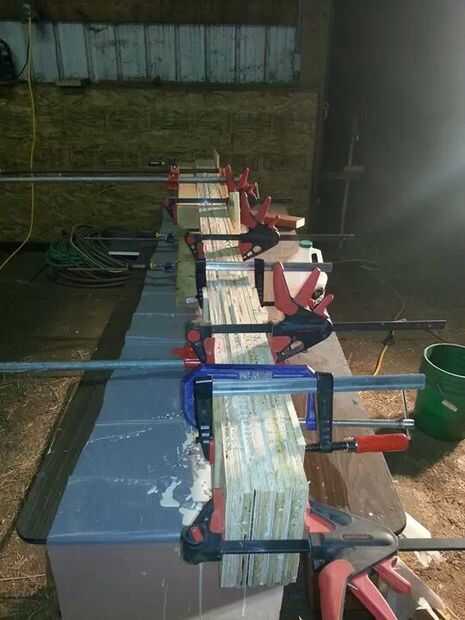

Abrazadera de la viga y deje que se seque, permitiendo que el momento adecuado para la polimerización (siga las instrucciones de la resina).

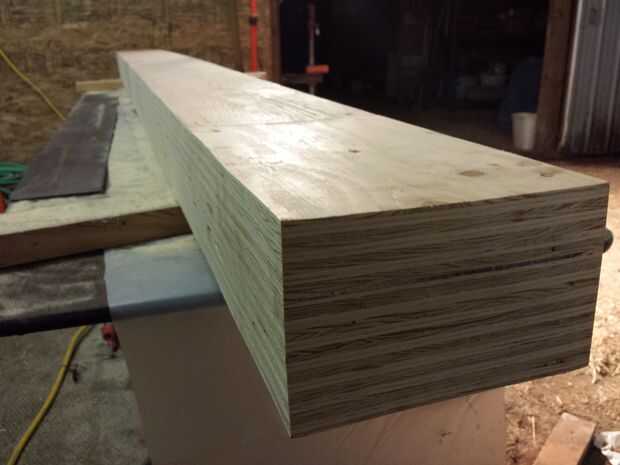

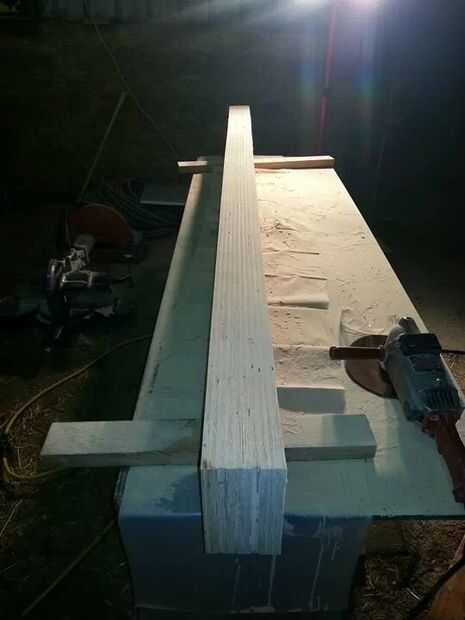

Cuando la viga se ha curado, recorte cualquier exceso de la madera para hacer superficies planas y arena de la resina sobrante. El brazo debe verte bien y suave como las fotos.

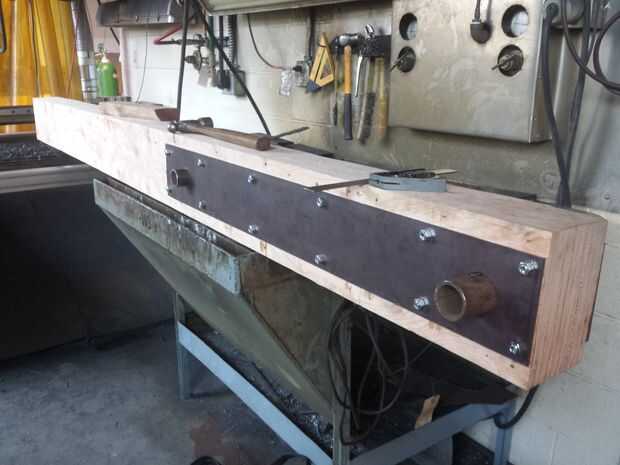

Ahora viene la diversión parte. Hacer juego de placas de acero y agujeros del taladro en los pernos y la barra de contrapeso y el eje, permitiendo espacio para insertos de acero. Alinee cuidadosamente y el perno a través del brazo con los pernos de carruaje para mantenerlos juntos.

Soldar con autógena los insertos con cuidado a las placas, del eje de cada inserción es como cerca de normal (90 °) de la placa como sea posible. Esto es esencial para una máquina eficiente. (Bridas trabajaría aquí como una alternativa)

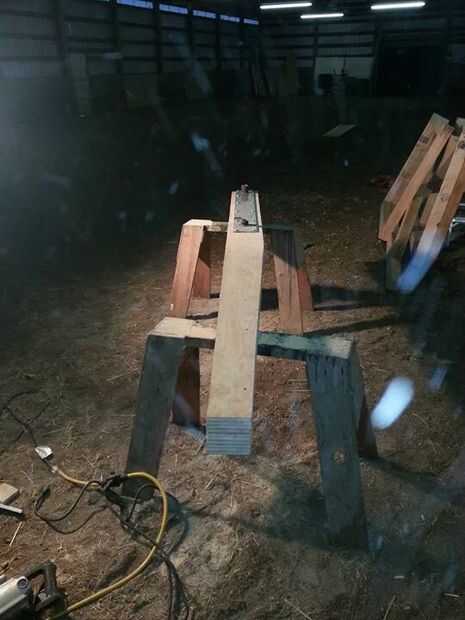

Hemos añadido un corte cónico en el brazo, pasando de 4 x 8 4 x 4 en la punta.

En este punto, seco-montar el trebuchet y asegurar que todo encaja y el brazo se mueve correctamente.
