Flotante Trebuchet brazo (7 / 7 paso)

Paso 7: Disparo en seco, a continuación, lanzamiento y tune, divertirse.

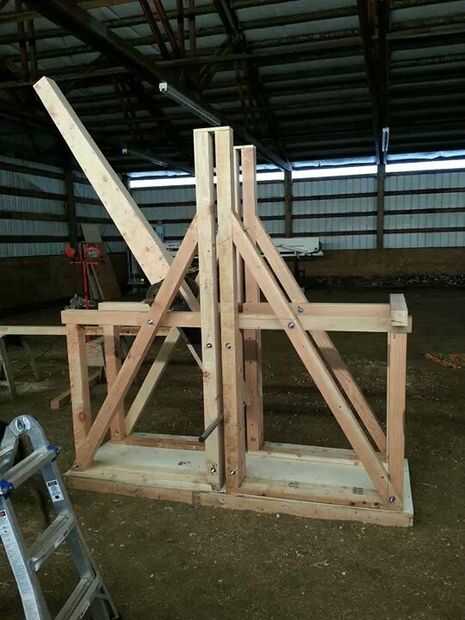

Asegúrese de probar el movimiento de su trebuchet sin ningún peso antes de disparar. Puede usar cu_as para nivelar el aparato. (Nos estrellamos una vez durante la prueba de la leña debido a esto) Asegúrese de traer niveles de burbuja. Una vez que se logra el movimiento suave, comenzar a agregar peso, pero no enciende nada hasta que se haga un test de peso máximo. No tenemos tiempo para hacer un análisis dinámico completo, así que poco a poco añadimos más peso. Mientras que resultó, nuestro diseño más fue construido y se mantuvo bien. Inicialmente habíamos planeado para alrededor de 500 libras de carga, pero pudieron usar pesas de gimnasio y cerca de 800 libras sin dañar los ejes.

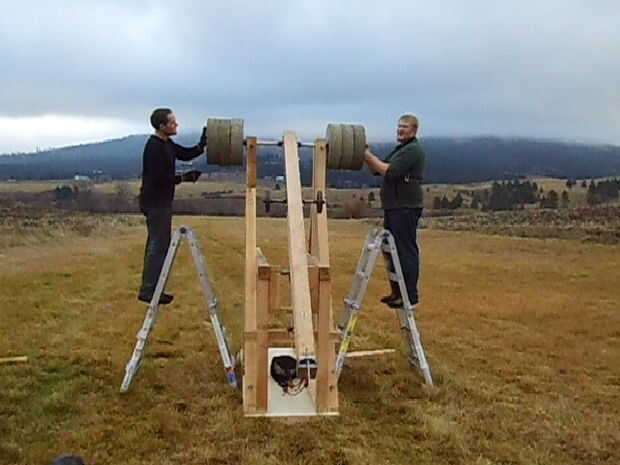

Nuestro diseño requiere que cargamos cada peso uno a uno sobre el peso de la barra usando escaleras. Esto se hace con las barras de seguridad en el lugar, así como la cadena haga clic en el gatillo. en este punto, utilizamos un trinquete para apretar el perno de ojo, hasta que la cadena estaba en tensión y el peso de la barra ya no hicieron contacto con las barras de seguridad. Luego despejó lejos y eliminar las barras de seguridad y dispararon. La cadena fue entonces afloja otra vez, quita el peso, el brazo armado y trabado con las barras de seguridad otra vez y el ciclo se repite.

Decidimos pintar nuestro trebuchet y el logo de nuestra escuela sobre ella la plantilla, pero esto es sólo para las miradas.

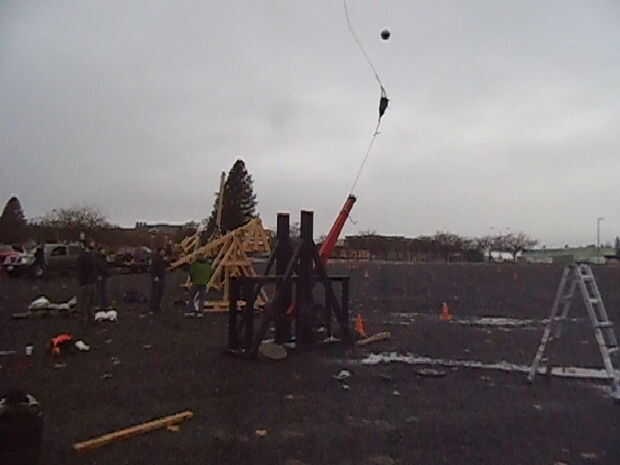

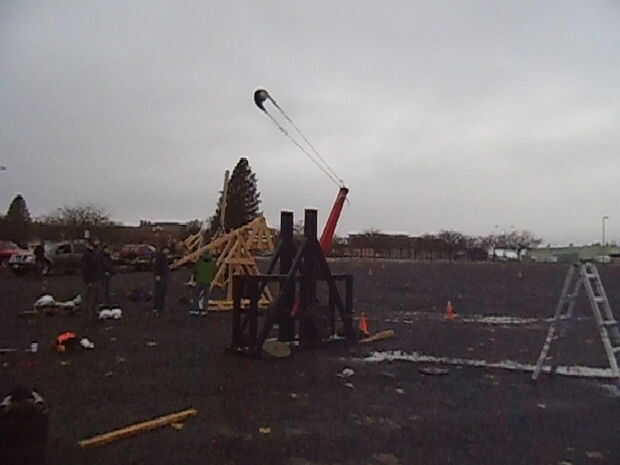

IMPORTANTE: La seguridad es crucial al disparar tabucos. Estas máquinas son tan peligrosas como armas. Al disparar, asegúrese de que nadie está abajo de gama, cerca o directamente detrás de su trebuchet. Proyectiles pueden volar hacia atrás, para alejarse de personas y coches esta área. (Vi un techo coche Haz aplastado por una calabaza volando hacia atrás)
Utilice una cuerda de disparo largo y manténgase a una distancia segura.

Que te diviertas. Romper muchas calabazas.

Nota:
Tiempo estaba de la esencia de este proyecto. No tengo idea si este es el diseño más ideal para este tipo de trebuchet. Las radios de caída de altura/total de carril, longitud del brazo, peso de contrapeso/proyectil, tamaño de la rueda, etc. fueron todos conjeturado basado de tabucos existentes de fuentes de internet. Si alguien toma el tiempo para hacer un análisis profundo de la dinámico de un trebuchet F2K y le gustaría compartir sus resultados, por favor enviar a continuación.
