Paso 4: Matriz, ajuste

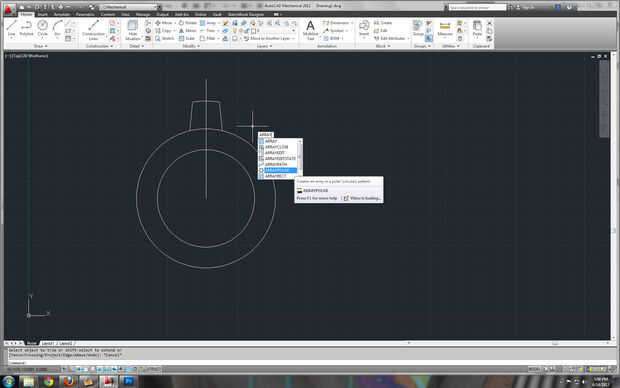

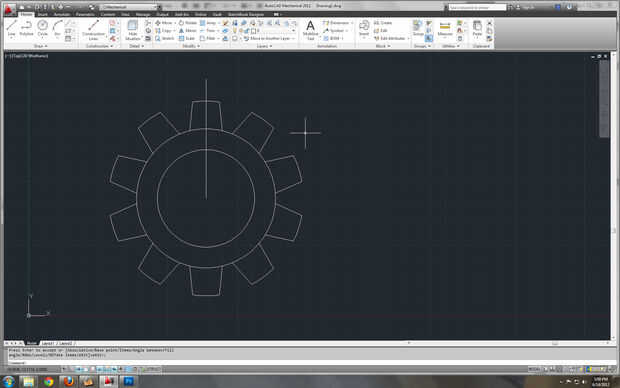

El comando completo para un arsenal circular es "arraypolar". Honestamente no uso el comando lo suficiente como para recordar el nombre completo, pero escribiendo en "array" es suficiente como ver un icono redondo mirando hacia abajo en la lista. [1] en primer lugar Seleccione el conjunto de líneas que desea incluir en la matriz. Esto se puede hacer clic en las líneas individuales uno a la vez o mejor dicho, arrastrando una ventana alrededor de ellos (de izquierda a derecha en este caso). Identificar el punto central que rota alrededor y luego número de copias a realizar. El software comienza una matriz en vertical y presentará a 360 grados a menos que se especifique lo contrario. [2]
Conversación: "I want to array en un círculo" < los objetos que se incluyen? > "estas líneas" < ¿cuál es el punto central gire alrededor? > "este punto" < cuántas copias? > "10" < cuánto alrededor del círculo? > "360 grados"
Acciones: < matriz >< select ARRAYPOLAR en lista >< seleccionar objetos >< barra espaciadora >< izquierdo centro punto >< 10 >< barra espaciadora >< barra espaciadora >< barra espaciadora >
Barra espaciadora se golpea tres veces porque la primera confirma 10 copias, la segunda confirma un defecto de rotación de 360 grados, y la tercera confirma que los resultados finales son correctos. Si no conoces el ángulo exacto puede también hacer clic en otras líneas como puntos de referencia. También es uno de los comandos más complicados, multi-step. Si usted fuera exitosa, felicidades – el resto de AutoCAD va a ser fácil. Si usted luchado, no se preocupe, la mayoría de AutoCAD es mucho más fácil.
Tecnicismo: la parte externa de la de los dientes no debe ser redondeado. Esto es solo un dibujo y no debe deducirse que un poco funcionamiento de la ingeniería.
