FlowJet serie parte 2: Aplicación de AutoCAD (5 / 5 paso)

Paso 5: Limpieza + comandos

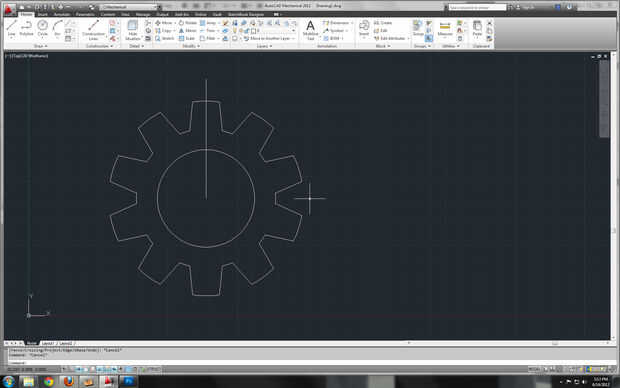

Ahora que todo ha sido dibujado, nos podemos limpiar el dibujo quitando las partes que ya no son necesarios.  Simplemente se puede eliminar la línea vertical (< eliminar > no < retroceso >), y puede recortar el círculo que aparece dentro de los dientes hacia fuera.  Hay algunas maneras que esto puede ser completado con éxito, pero creo que es el más rápido para arrastrar una ventana y seleccionar todo como bordes de corte.  En pocas palabras, las líneas no involucrados en la costumbre de cortar cortar de manera que no hay nada de malo en incluirlos, además de arrastrar una ventana es mucho más rápido que haciendo clic en veinte líneas individuales.

Conversación: "yo quiero recortar" < ¿Cuáles son los filos? > "estas líneas" < lo que desea eliminar? > "estas secciones"

Acciones: < T >< R >< barra espaciadora >< seleccionadas líneas >< barra espaciadora >< izquierdo >(x10)

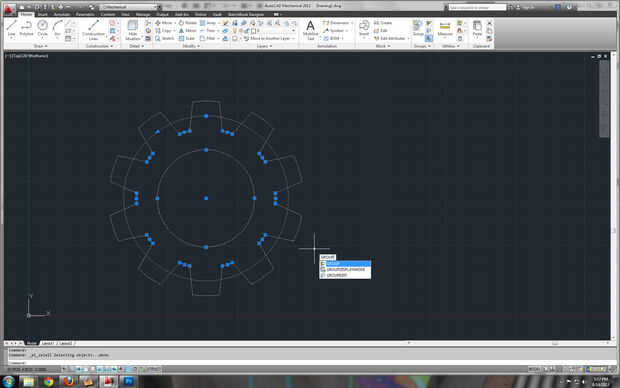

Además si desea agrupar esta entidad toda, seleccionar todo y tipo "grupo" o "g".  ¡ Un éxito!

Como extra, aquí está una lista de comandos comunes y sus accesos directos:
línea < L, espacio >
polilínea < PL, espacio >
rectángulo de < REC, espacio >
círculo < C, espacio >
copiar < CO, espacio >
recortar espacio < TR >
extender < EX espacio >
mover < M, espacio >
espejo < MI espacio >
Gire < RO espacio >
regenerar el dibujo < RE, espacio > (si son zoom y hacia fuera mucho, AutoCAD simplifica el dibujo para que no quedan.  No pierdes información, sólo se comprimió de manera)
grados de zoom < Z, espacio, E, >

El proyecto continúa con parte 3!
