FlowJet serie parte 5: Manual Pathing FlowPath (3 / 3 paso)

Paso 3: Manual Pathing

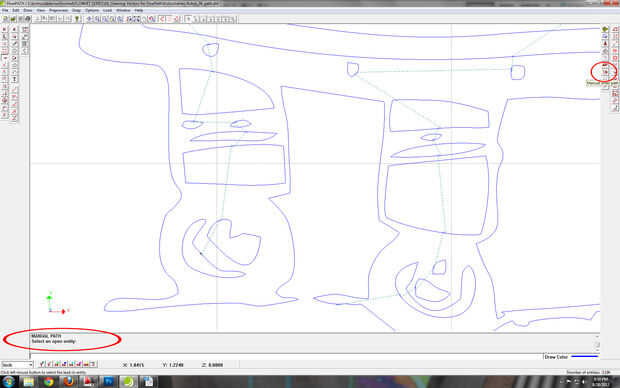

Ahora que se colocan las líneas de cables y travesía, haga clic en "camino de orden Manual".  Un símbolo en la parte inferior izquierda de la pantalla de estado mostrará "Seleccione una entidad abierta".  Todas las líneas de la travesía de crean un sistema continuo, cerrado, por lo que el vector abierto es la primera iniciativa de usted colocó.

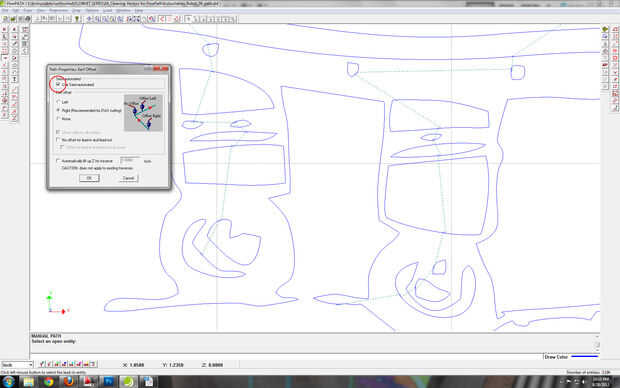

Check "Uso semi-automático" como Esto encenderá automáticamente a la derecha (como seleccionados a continuación) cuando una entrada encuentra una forma.  Si hay segmentos muy cortos cerca unos de otros, podría ser le para determinar qué dirección ir, así que el limpiador del archivo menos esto ocurrirá.

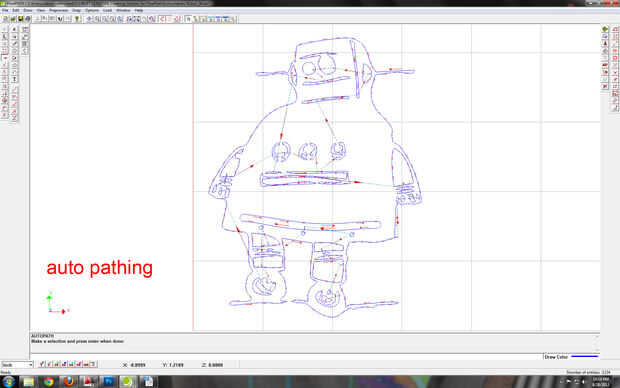

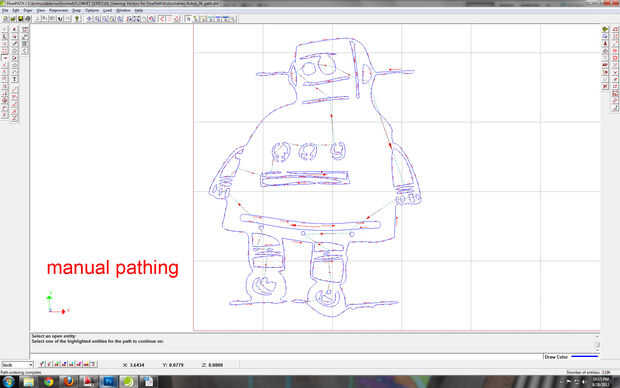

Las rutas de exportación como un archivo ORD y estás listo para rodar!  También incluí una imagen de pathing automático para la comparación.  Este archivo no era demasiado malo y probablemente funcionaría hacia fuera bien.  Había unas condiciones de retroceso, por lo que es inferior al óptimo, pero afortunadamente no todo el lugar.  Otra preocupación con pathing automático es que la corte podría tener lugar en el lado equivocado de la línea.  Que alguna vez el método que elija, siempre asuma que algo salió mal y verifique su trabajo.

El proyecto continúa con la parte 6!
