Paso 2: El LED de alimentación
El siguiente paso es conectar el LED al circuito. Se utilizó un LZ4-20MC00 LED (tenga en cuenta que la imagen en el sitio web es diferente de cómo realmente se ve el LED).

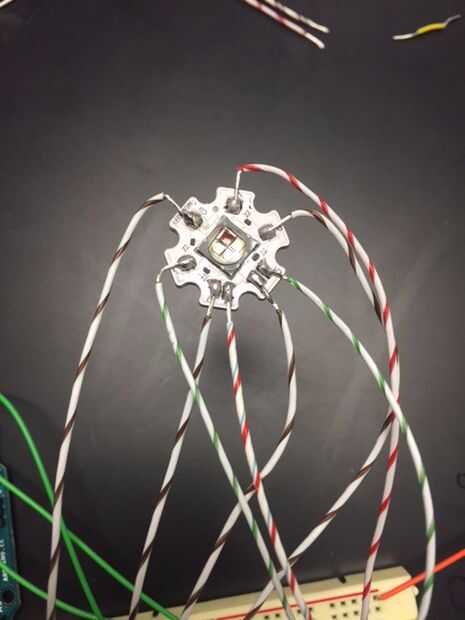

En primer lugar, soldar los cables a cada una de las pastillas en el LED. Asegúrese de que el disipador de calor en la parte inferior del LED no esté tocando una superficie conductiva o puede ser difícil calentar suficientemente los pads de soldaduras. Puede ser útil para código de colores los cables para ayudar a mantener un registro de que cables corresponden a los colores. Los números en el LED corresponden a los colores individuales como sigue:
- 7 es la terminal positiva roja, 6 es el terminal negativo rojo
- 1 y 5 son los terminales positivos de verdes, 8 y 4 son sus terminales negativo correspondientes
- 3 es el terminal positivo del azul, 2 es el terminal azul
Si desea hacer una lámpara que se ve diferente a la nuestra, asegúrese de dejar los cables lo suficientemente largos. Es más fácil abrigarse un poco los cables que to tratar de hacer todo cuando los cables son muy cortos.

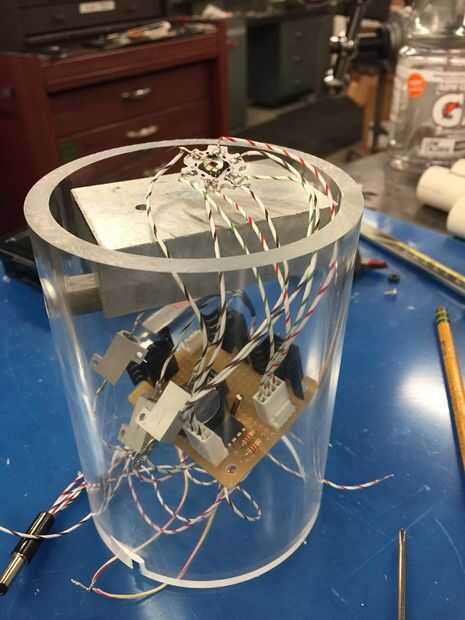

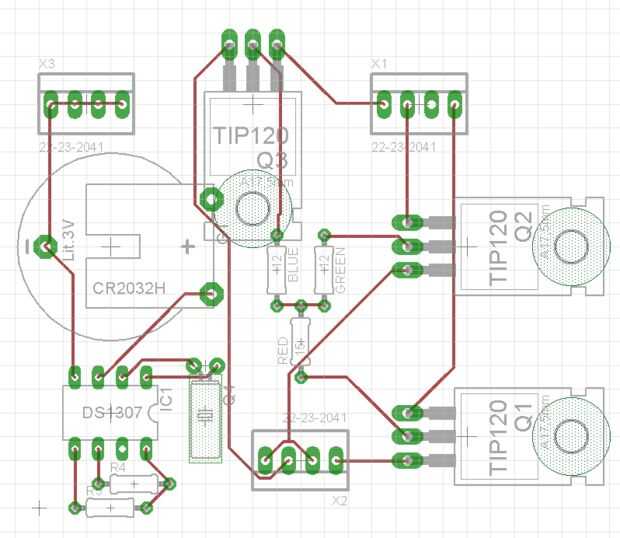

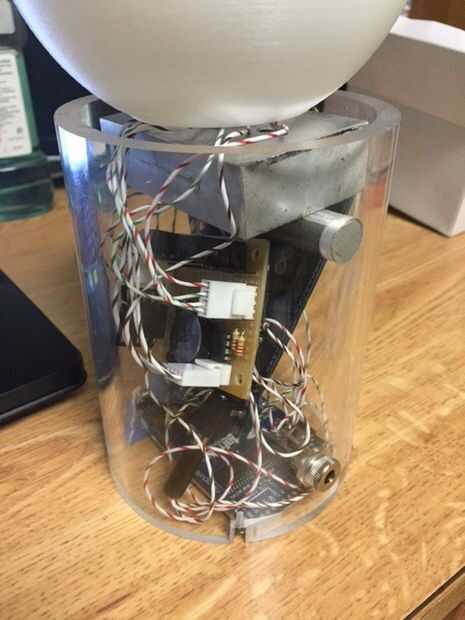

A continuación, doble Molex clavijas en los extremos de los cables por lo que pueden ser conectados a los conectores Molex de la placa de circuito. Luego inserte los pines en los conectores, teniendo cuidado de la orden - verde, azul, verde, rojo, (pines 1, 3, 5, 7) de izquierda a derecha. El conector correspondiente a los terminales positivos en el LED debe conectarse el receptor en la parte inferior de la placa de circuito. El conector correspondiente a los terminales negativos debe fijarse al receptor en la parte superior izquierda del tablero. Tenga en cuenta que el orden de los pines negativos no importa ya que todas se conectarán a tierra.

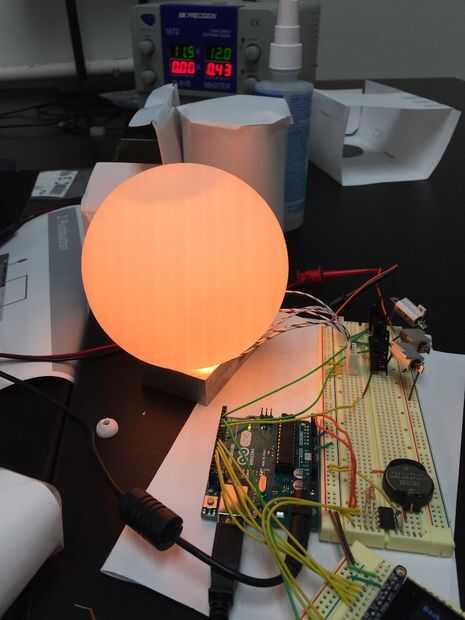

Para encender la luz de una fuente de 12V, necesita resistencias 12Ω y 15Ω. Los que utilizamos tienen un chasis de disipador de calor y están clasificados para hasta 10W, por lo que pueden manejar el pasando actual a través del LED. Realmente no monte en la placa de circuito debido a pueden calentarse mucho. En cambio, adjúntelos a un disipador de calor grande y eficaz. Conectar el resistor de 15Ω al fondo punta-120 para el rojo y las dos resistencias de 12Ω a la punta-120s.
Para encender el LED, se incluyeron un jack para conectar una fuente de 12V en. Conectamos a este conector a una toma para insertar en nuestro Arduino y que conectados a cables que van a la placa de circuito. Conecta el cable positivo para el fin común de las resistencias (en el centro de la placa de circuito) y el negativo / tierra se conecta a la parte inferior de la superior izquierda molex.
En este punto se pueden conectar unos cables más que le preparará para conectar la pantalla táctil. Conecte dos cables desde el Arduino SCL pin a pin 5 de la RTC y el pin SCL en la pantalla táctil. Asimismo, dos con cable Conecte de la SDA Arduino pin 6 pin a pin de la RTC y la SDA en la pantalla táctil. Se necesita unir los cables ya que no será capaz de insertar dos cables en cada pin del Arduino.
