Flujómetro de la turbina (3 / 8 paso)

Paso 3: Paso 1 (continuada)

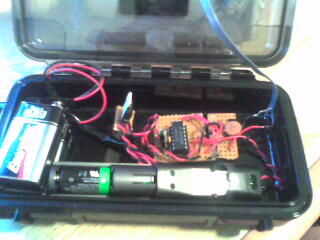

Después de que se conecta todos los componentes, sería algo así como la Junta poco tres en la parte superior de la imagen. (Observe cómo hice el primer prototipo con tres tableros diferentes para hacerlo más fácil de cambiar y probar diferentes diseños.)

El tablero de la izquierda es el regulador de potencia, el 7810, es conectado por dos cables que va hasta el tablero principal, que es el medio que contiene el LM2907 y algunas resistencias y condensadores que controla la cantidad máxima de revoluciones que puede tomar el circuito (que es de alrededor de 830Hz) y también la relación entre la frecuencia de la tensión correspondiente. El tablero de la derecha es el tablero que traducen el movimiento mecánico del ventilador en impulsos que el LM2907 entender. También contiene un condensador de 10nF y un 5.6kohm resistencia que reduce el ruido en el circuito y también para proteger el MLX90217 de cualquier picos de tensión que podría se produce cuando el agua consigue en el circuito.
