Flujómetro de la turbina (5 / 8 paso)

Paso 5: Ventilador caja

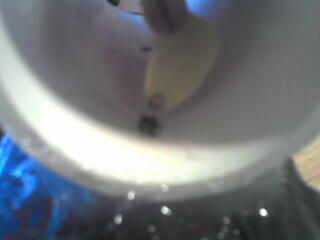

En la fabricación del ventilador con la caja, el ventilador que compró de GlobalWater.com fue acoplado a una barra de aluminio que se fabricó en la tienda de máquina, como se muestra en la imagen. Como puede verse, el montaje del ventilador era tornillo de lado para asegurar la estabilidad. Y el tornillo frontal estaba allí para facilitar el mantenimiento. El pequeño punto negro pequeño es el sensor MLX90217 que se coloca cerca del ventilador para detectar el cambio de campo magnético que se producen con el imán de spinning que se encaja en la aleta de ventilador.

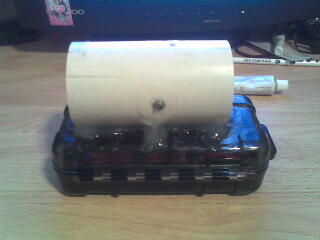

Este método es una buena manera de asegurar no falla mecánica podría originar el giro del ventilador y también reduce la cantidad de pérdida parásita que podría seguir en un sensor mecánico, es decir un interruptor. Como se puede ver es la caja negra que almacena toda la electrónica.
Un agujero se perfora a través de la tapa de la caja y la caja del sensor magnético pase a través y ser capaces de detectar el flujo magnético. Sellador tipo de acuario se utiliza para sellar el agujero donde el sensor pasa a través y alrededor de la base de la caja a la caja para verificar el correcto sellado de agua de mar.
