Fluorecentes LED AC (2 / 3 paso)

Paso 2: Paso 2;

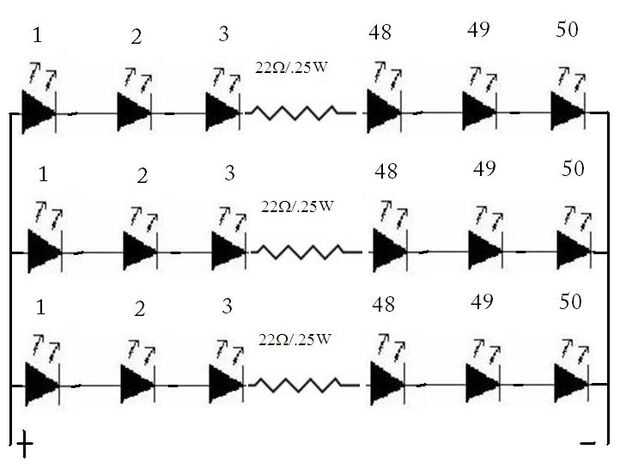

Conectar 50 LED en serie y añadir una resistencia de 1 watt 22 ohmios en cualquier lugar entre medio de la conexión de serie.

hacer 3 sets de la serie del LED conectado con cada 50nos.

Conecte los 3 sistemas en paralelo (juntos tres ánodos y tres cátodos juntos que forma dos terminales).

formar un circuito de puente usando diodos IN4007. Conecte los terminales como se muestra en el circuito. Añadir 105/400v condensador a fase de 230v principal. conectar 1M onm .25W resistencia paralelo al condensador.

PRECAUCIÓN: CA DIRECTA PRINCIPAL EN RIESGO ALTAMENTE EN CHOQUE TEN CUIDADO...
