Paso 5: Instalar las piezas nuevas

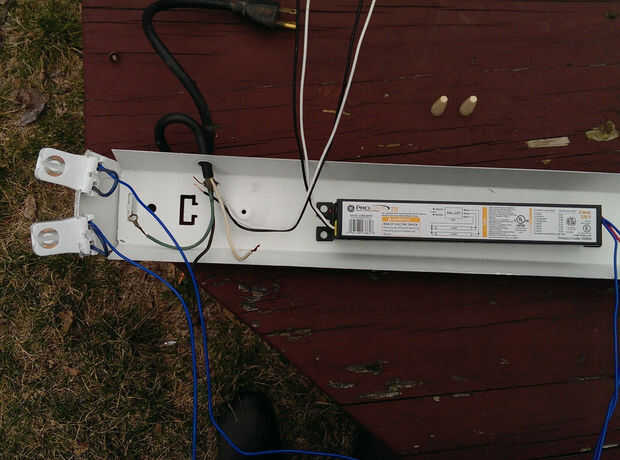

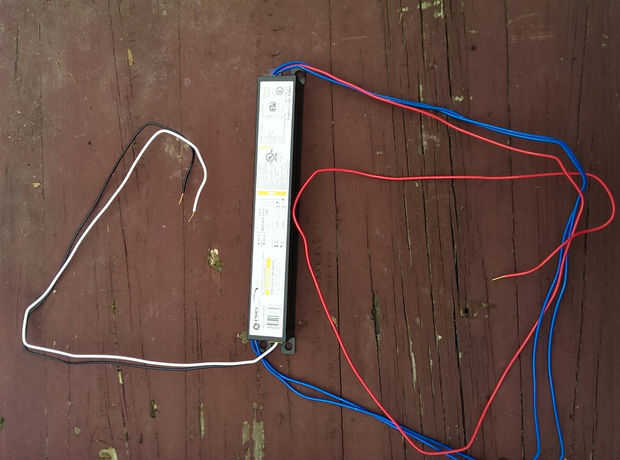

Para referencia, el Balastro probablemente tienen un diagrama de cableado impreso en el Balastro sí mismo. Siga el diagrama y conecte los colores diferentes a los conectores. Es importante utilizar el adecuado calibre de alambre. 18AWG o calibre 18 es probablemente lo que tiene el viejo lastre en su lugar. Creo que más códigos de cableado residencial requieren el uso de cable de núcleo sólido aislado.

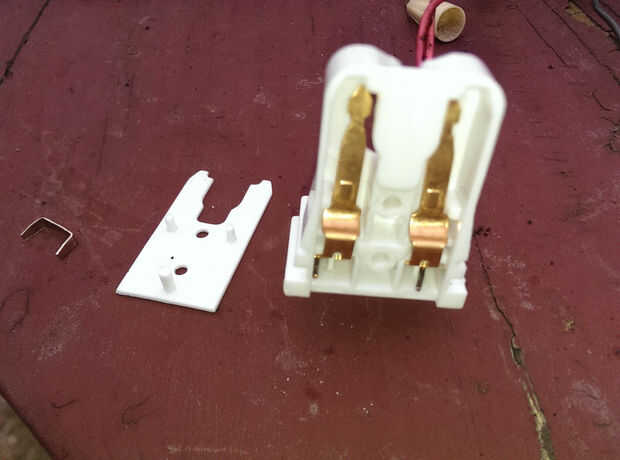

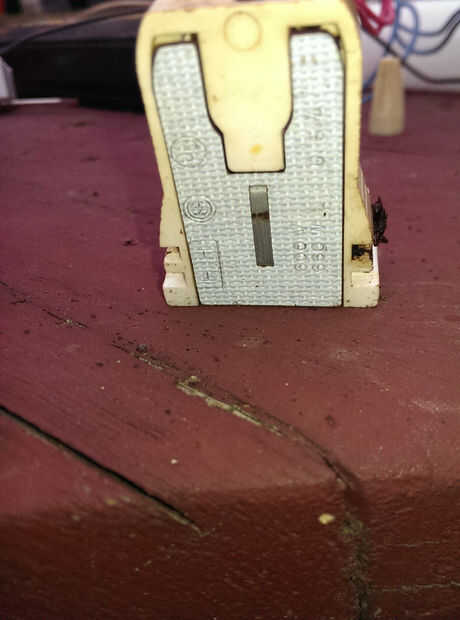

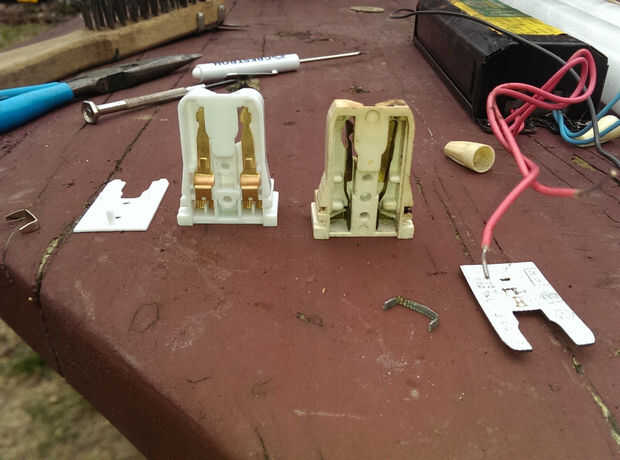

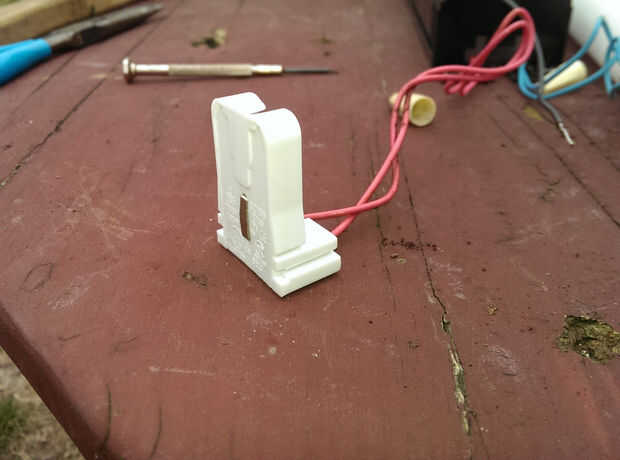

Estos conectores de piedra sepulcral son realmente fáciles trabajar con, y las conexiones se realizan al final del conductor y presionando en el agujero. El alambre empuja hacia adentro pero no tire hacia fuera. Hay una ranura al lado de cada agujero donde puede insertarse un pequeño destornillador de cabeza plana para soltar el conector y permitir que el alambre a retirarse sin tener que abrir el conector.

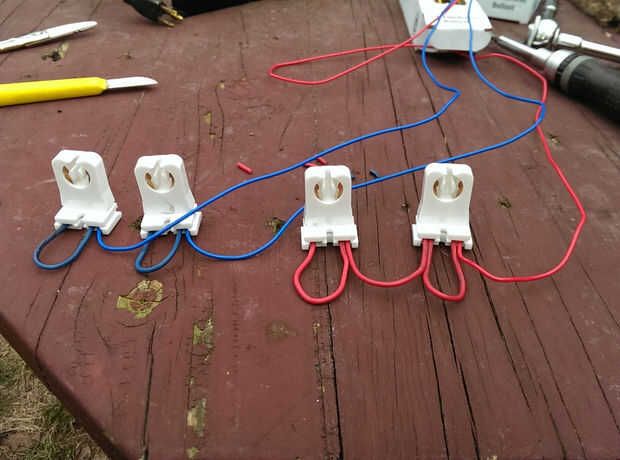

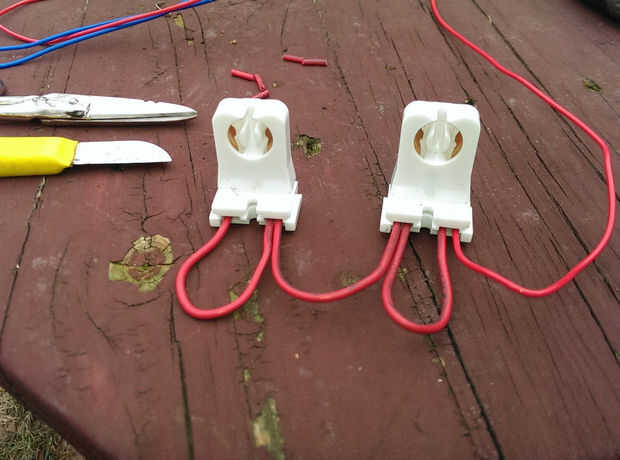

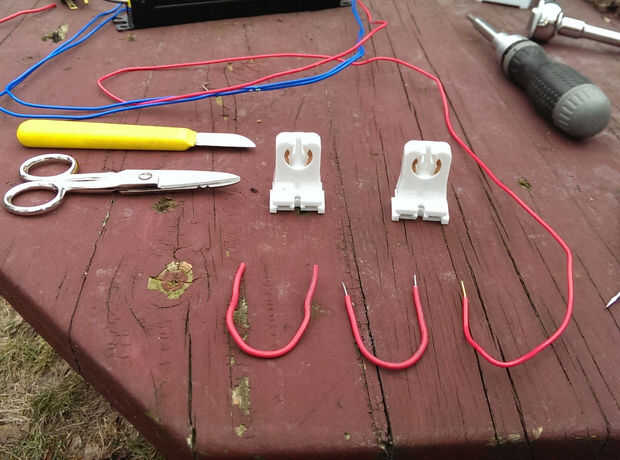

Estos conectores también permiten pocos conductores que se utilizarán como "puentes" para completar los circuitos descritos en el diagrama de cableado. Corte longitudes cortas del alambre, un poco de aislamiento en ambos extremos de la tira y complete las conexiones según el diagrama. Preste atención a que los cables van donde y donde se requieran puentes.
Utilicé los cables desde un viejo lastre para puentes.

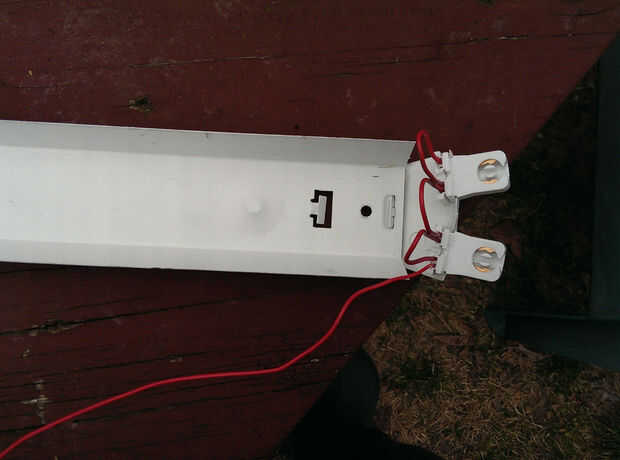

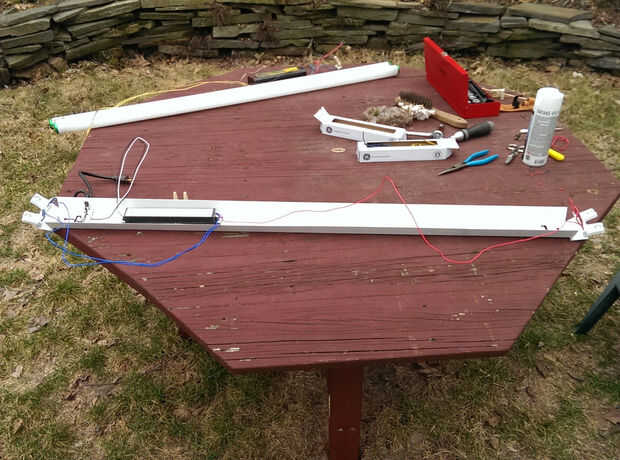

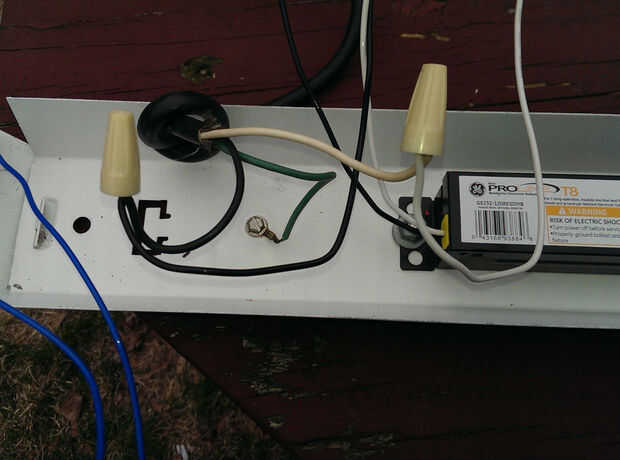

Deje los cables extendidos completamente en este punto. Reemplazado los componentes, no está claro cuánta holgura que será instalado el lastre. después de todo se ha puesto nuevamente en el aparato, puede agrupar los cables y hacer que aseado.
Compruebe su trabajo y asegurarse de que todo está conectado correctamente. Ahora es el momento de corregir los errores, mientras que el cableado es accesible.
